HEIDENHAIN Benutzer-Handbuch PWM 9 35

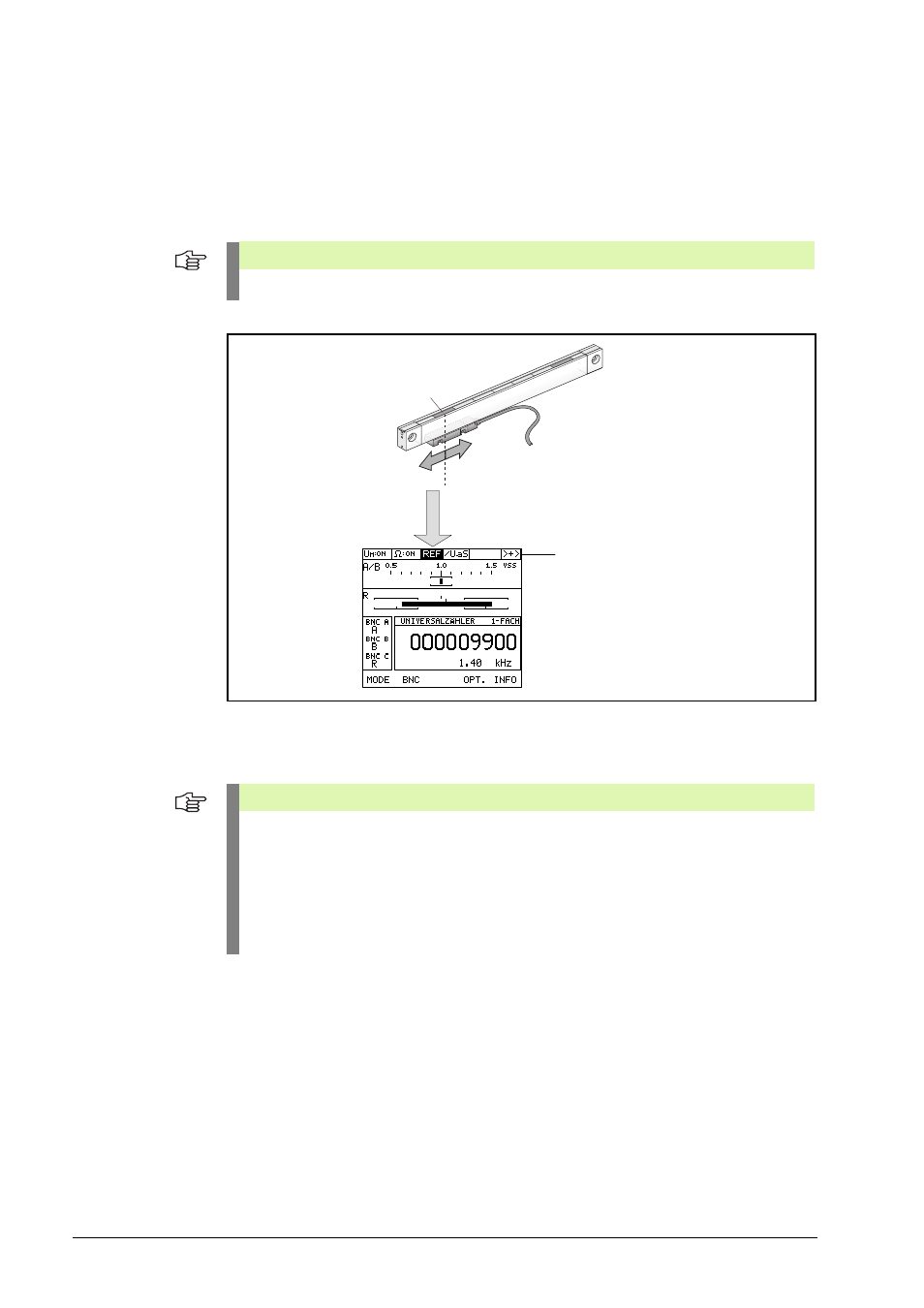

5.1.3 Referenzmarkensignal im PWT-MODE prüfen
Der PWT-MODE erlaubt die qualitative Beurteilung des Referenzmarkensignals.
Gemessen werden Breite und Lage des Referenzmarkensignals.
* Das Referenzmarkensignal ist ein sehr kurzer elektrischer Impuls und wird in der Anzeige
länger dargestellt (~ 1 sek.)!
Hinweis
Die Referenzmarke (= RM) kann nur dynamisch gemessen werden!
RM
REF-Anzeige *
Verfahrrichtung
(+ = Zähler zählt positiv)
Hinweis
Die REF-Anzeige in der Statuszeile sagt nicht aus, dass sich das Referenzmarkensignal
innerhalb des vorgeschriebenen Toleranzbereiches befindet.
Die REF-Anzeige dient zum „Suchen“ von Referenzmarken an Messgeräten.
Wird zur Referenzmarkensignalmessung begleitend ein Oszilloskop verwendet
(empfohlen!), finden Sie die Einstellungen im Kapitel “Referenzmarkensignalmessung” auf
Seite 28!
