HEIDENHAIN Benutzer-Handbuch PWM 9 151

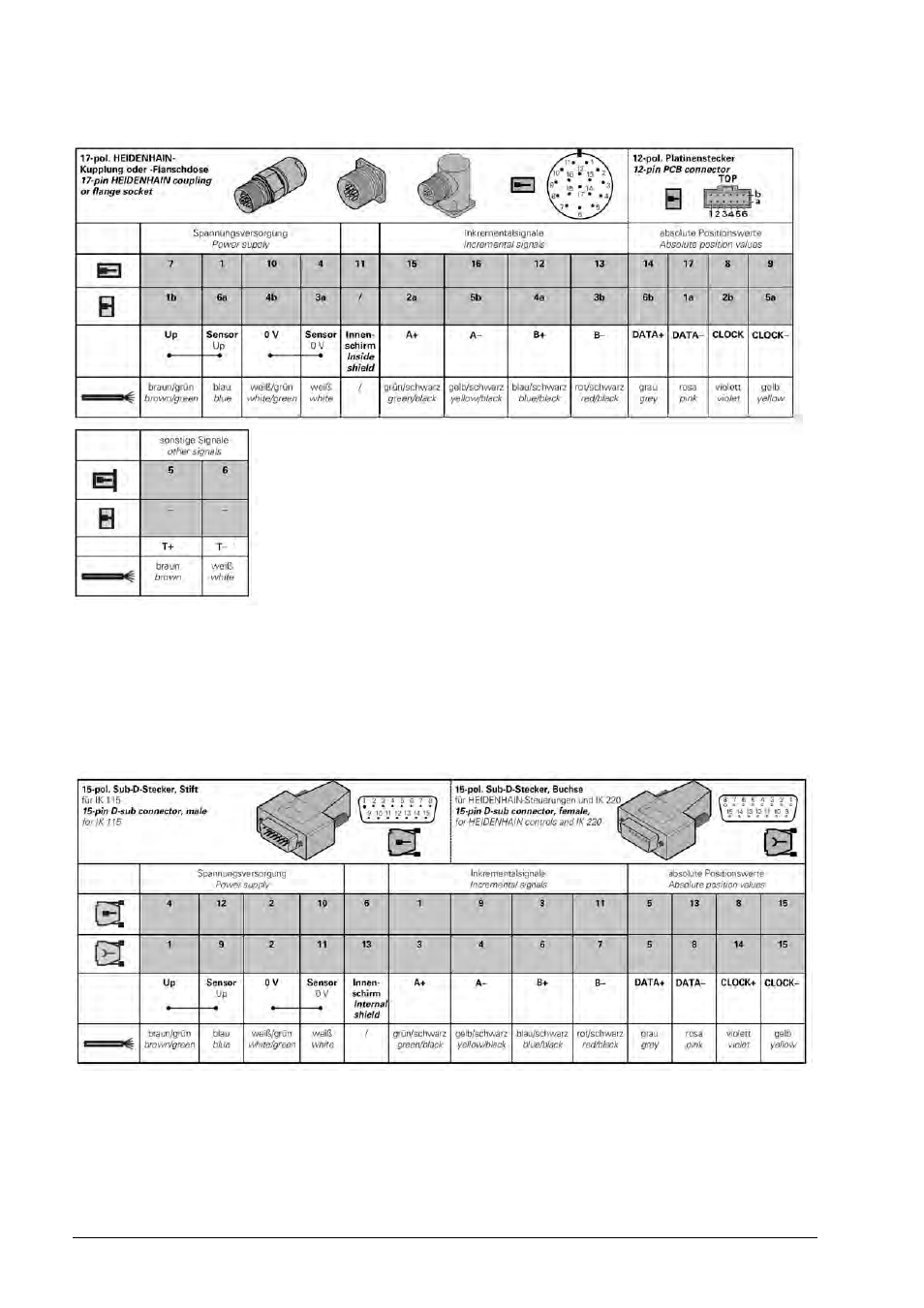

9.3 EnDat 2.1
Schirm liegt auf Gehäuse
Up = Spannungsversorgung
T = Temperatur
Sensor: Die Sensorleitung ist intern mit der jeweiligen Spannungsversorgung verbunden.
Nicht verwendete Pins oder Litzen dürfen nicht belegt werden!
1) nicht belegt bei 7 bis 10 V Spannungsversorgung über motorinterne Adapterkabel
2)
nur bei motorinternen Adapterkabeln
Schirm liegt auf Gehäuse
Up = Spannungsversorgung
Sensor: Die Sensorleitung ist intern mit der jeweiligen Spannungsversorgung verbunden;
Nicht verwendete Pins oder Litzen dürfen nicht belegt werden!
1) 1)
2) 2)
2) 2)
