120 8 Schnittstellenbeschreibung
Verbindungskabel

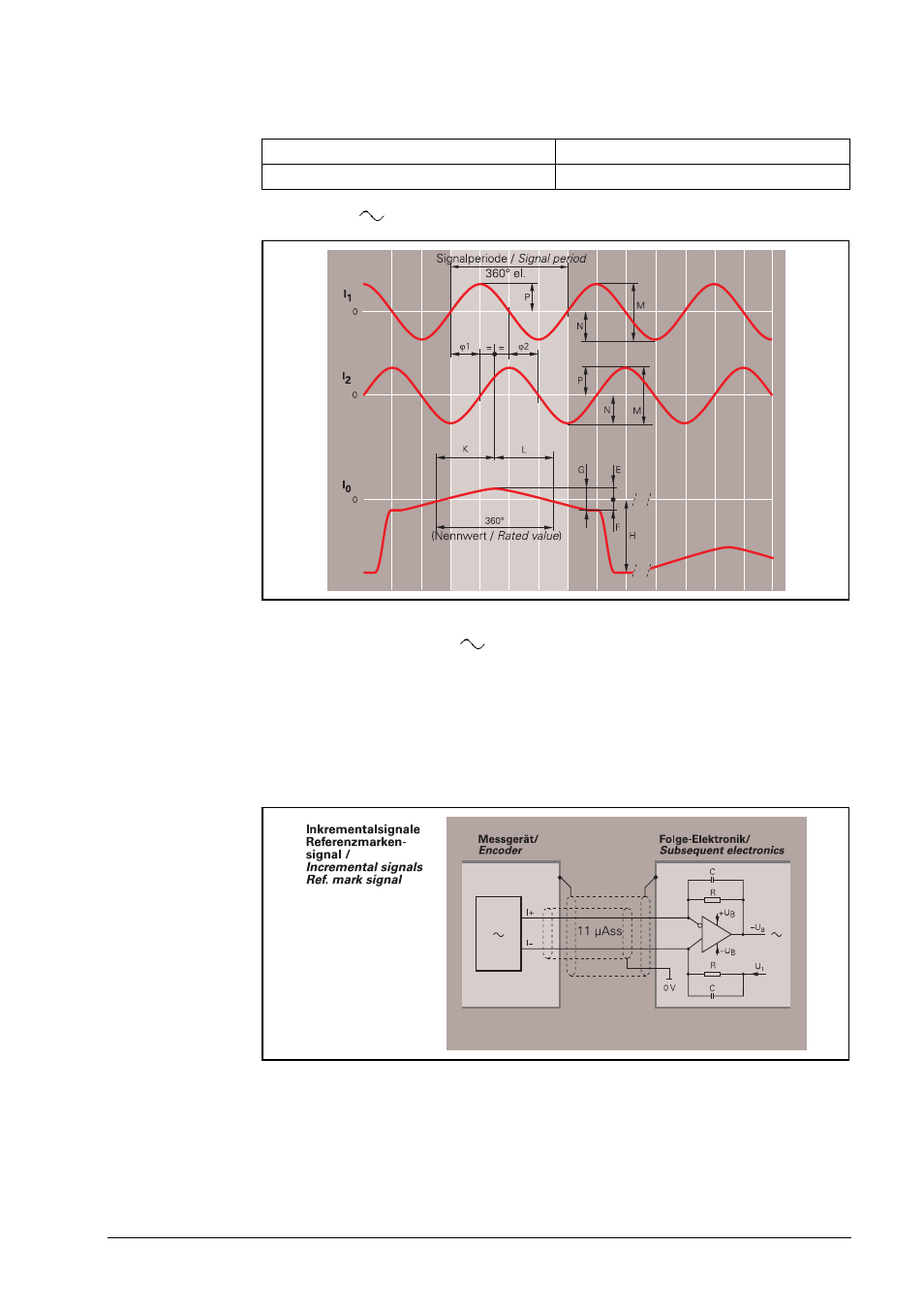

Signaldiagramm Inkrementalsignale 11 µAss
Empfohlene Eingangsschaltung der Folgeelektronik 11 µAss
Dimensionierung Operationsverstärker z. B. RC 4157
R = 100 k
  2 %
C = 27 pF
U
B
=
 15 V
U
1
= typ. 2,5 V
3 dB-Grenzfrequenz der Schaltung
ca. 60 kHz
HEIDENHAIN-Kabel mit Abschirmung PUR [3(2 x 0,14 mm
2
) + (2 x 1 mm
2
)]
Kabellänge max. 30 m bei Kapazitätsbelag 90 pF/m
