Meldung:
Abgleich
erforderlich Nach Erhalt dieser Meldung ist eine Feinjustage des Maßstabes/Abtastkopfes erforderlich.
Achtung
Bei der Feinjustage des Maßstabes/Abtastkopfes kann die eingestellte Grundjustage
beinflusst bzw. verändert werden. In diesem Fall müssen Sie die gesamte Messung noch
einmal durchführen.

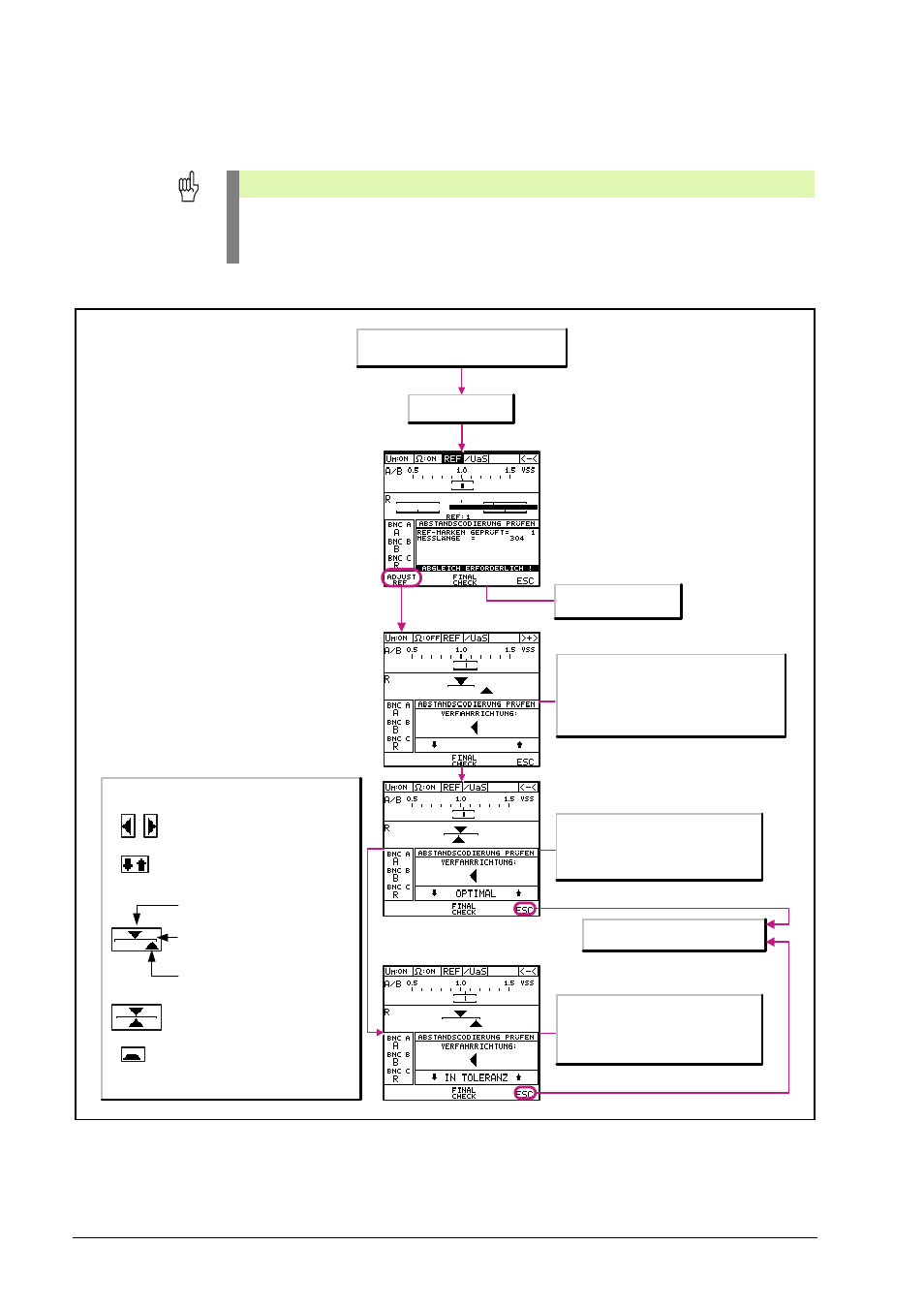

Legende:
Verfahrrichtung
Drehrichtung des Abtastkopfes
feste Marke
zur Verfügung stehende Toleranz
Anzeige der Referenzmarken-Toleranz
Keine Messung der Referenzmarke bei
Bewegung entgegen der Messrichtung
(Rückfahrt).
Optimaler Abgleich
Für Endkontrolle Vorgang wiederholen
ADJUST REF betätigen
Maßstab / Abtastkopf über die Referenzmarke
fahren.
Maßstab / Abtastkopf verfahren.
Angezeigte Verfahrrichtung beachten!
Verfahrrichtung nach Bedarf ändern, bis
Drehrichtungspfeile erscheinen.
Maßstab / Abtastkopf drehen.
Wenn Meldung OPTIMAL nicht erscheint:
1. Verfahrrichtung nach Anzeige ändern.
2. Maßstab / Abtastkopf drehen, bis Meldung
IN TOLERANZ oder OPTIMAL erscheint.
Meldung des PWT-Mode (4 Möglichkeiten):
Abgleich erforderlich
1. ADJUST REF betätigen.
2. Verfahren Sie mit dem Maßstab /
Abtastkopf in angezeigter Verfahr-
richtung bis die Anzeige der Verfahr-
richtung wechselt.
Hinweis: Beachten Sie unbedingt die
angegebene Verfahrrichtung.
3. Ändern Sie die Verfahrrichtung nach
Anzeige, bis die Drehrichtungspfeile
erscheinen.
4. In Abhängigkeit der Meldung den
Maßstab / Abtastkopf drehen.
5. Verfahren Sie mit dem Maßstab /
Abtastkopf in angezeigter Verfahr-
richtung um die Messung zu
aktualisieren.
6. Erscheint Meldung "optimal" nicht,
müssen Sie die Schritte 3. - 5. so
lange wiederholen, bis die Meldung
"in Toleranz" oder "optimal"
erscheint.
7. ESC betätigen.
8. Endkontrolle
