5-5 Zeichnen von zwei Grafiken im gleichen
Display
k Kopieren der Grafik in das Nebenfenster
Mit der Doppelgrafik wird das Display in zwei Fenster aufgeteilt. So können Sie zum
Vergleich zwei unterschiedliche Funktionen in benachbarten Fenstern grafisch darstellen
oder eine Grafik mit normaler Größe auf der einen Seite und eine vergrößerte Version
auf der anderen Seite zeichnen. Dies macht die Doppelgrafik zu einem leistungsstarken
Grafikanalysewerkzeug.
In der Doppelgrafik wird die linke Seite des Displays als „Hauptfenster“, die rechte Seite als
„Nebenfenster“ bezeichnet.
u Hauptfenster
Die Grafik im Hauptfenster wird anhand eines Funktionsterms gezeichnet.
u Nebenfenster
Die Grafik im Nebenfenster wird erzeugt, indem die Grafik des Hauptfensters kopiert oder
eingezoomt wird. Sie können sogar unterschiedliche Betrachtungsfenster-Einstellungen für
das Nebenfenster und das Hauptfenster vornehmen.
1. Rufen Sie das GRAPH -Menü aus dem Hauptmenü heraus auf.
2. In der Einstellanzeige (SET UP) wählen Sie „Graph“ für Dual Screen.
3. Führen Sie die Betrachtungsfenster-Einstellungen für das Hauptfenster aus.
Drücken Sie die 6(RIGHT)-Taste, um die Nebenfenster-Einstellanzeige zu öffnen.
Drücken Sie die 6(LEFT)-Taste, um in die Einstellanzeige des Hauptfensters
zurückzukehren.
4. Speichern Sie die Funktionsterme und zeichnen Sie die Grafik im Hauptfenster.
5. Führen Sie die gewünschte Doppelgrafikoperation aus.
K1(COPY) ... Kopiert die Grafik des Hauptfensters in das Nebenfenster.
K2(SWAP) ... Tauscht die Inhalte des Hauptfensters und des Nebenfensters aus.
K3(PICT)....Speichert eine Grafik in einen Bildspeicher oder ruft sie von einem
Bildspeicher auf.

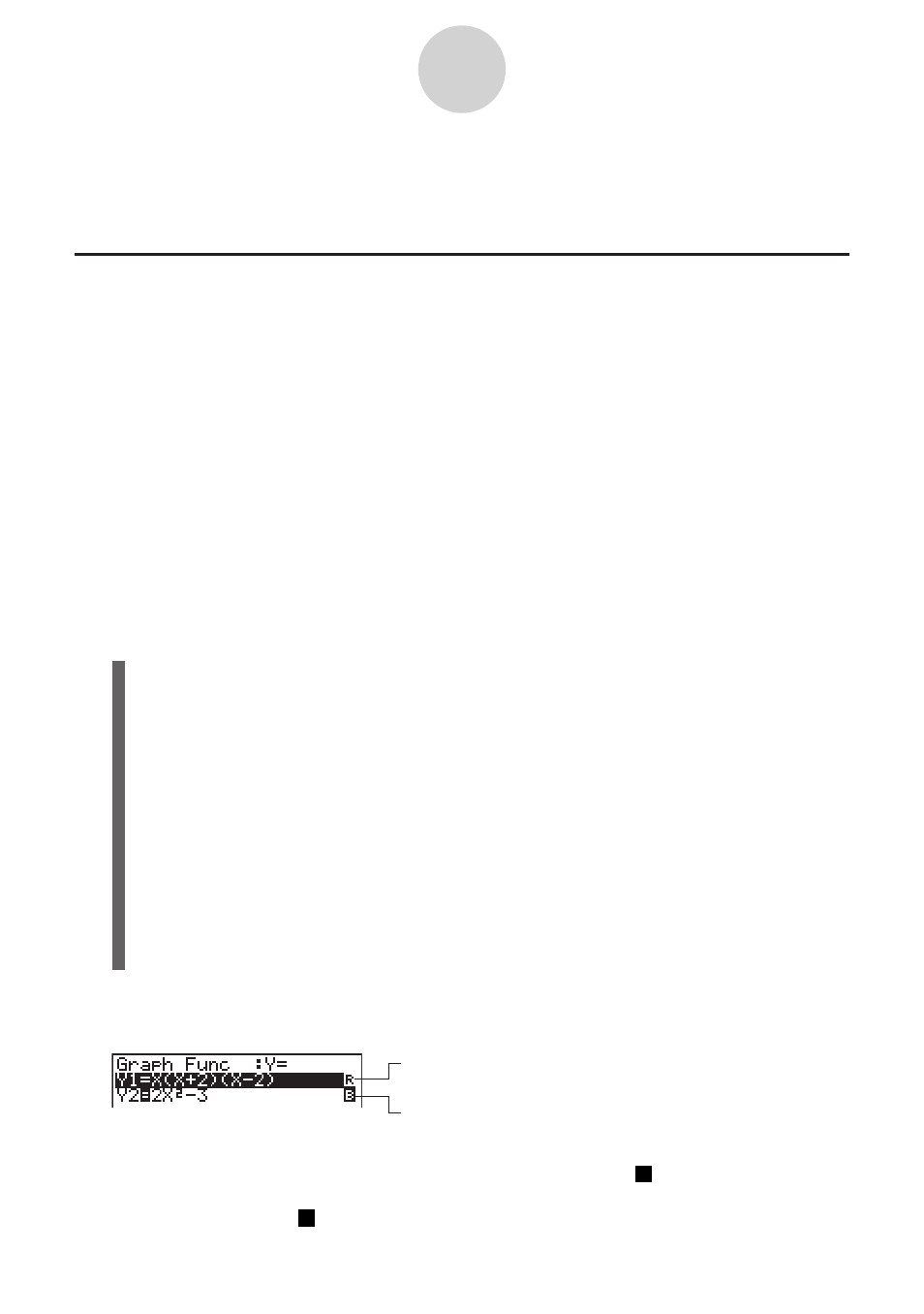

• Rechts von den Formeln in der Grafikbeziehungsliste zeigen Indikatoren an, wo die Grafiken
mit der Doppelgrafik gezeichnet werden.
Bedeutet: Grafik im Nebenfenster (auf der rechten
Displayseite).
Bedeutet: Grafik wurde auf beiden Seiten des Displays
gezeichnet.
Das Ausführen der Zeichenoperation mit der markierten Funktion „ R “ in der Beispielanzeige
oben bewirkt, dass die Grafik auf der rechten Seite des Displays gezeichnet wird. Die
zugeordnete Funktion „
B “ wird auf beiden Seiten der Grafik gezeichnet.
5-5-1
Zeichnen von zwei Grafi ken im gleichen Display
