Benutzerhandbuch Systemverstärker K&F TOPAS
KLING & FREITAG GMBH © 2014 Version 3.1 Seite 12 von 68
4.2 Anschlüsse und Bedienelemente

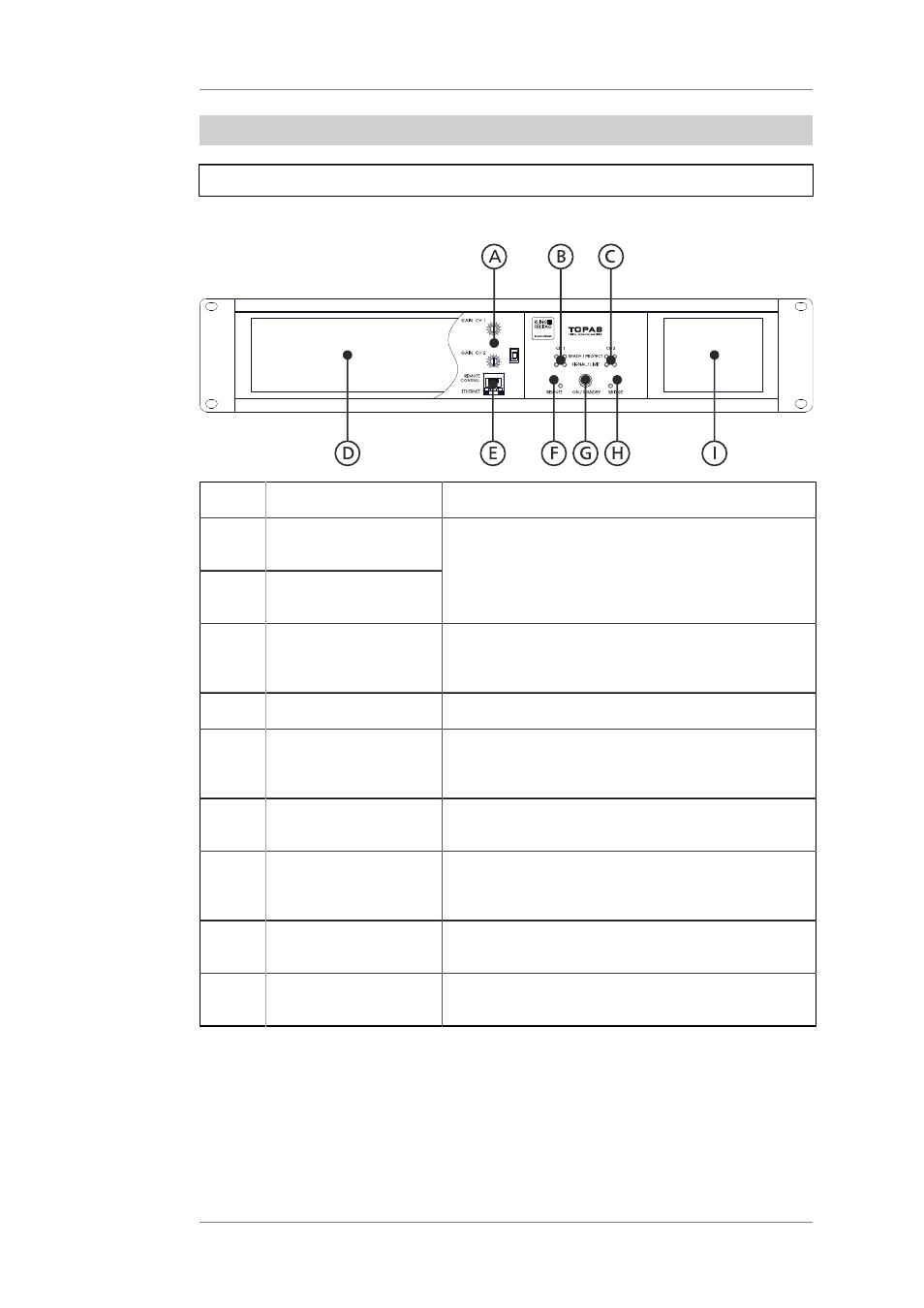

4.2.1 Vorderseite
Auf der Gerätefront sind folgende Anschlüsse und Bedienelemente:
Position Bezeichnung Beschreibung
A Lautstärkeregler
Kanal 1, Kanal 2
B Statusanzeigen Kanal
1
Hinter Luftfilterhalter [D]
(s. Seite 25)
C Statusanzeigen Kanal
2 Anzeigen für Betriebsbereitschaft, Signal, Limit
sowie Schutzschaltungen.
(s. Seite 16)
D Linker Luftfilterhalter Push-Push Verschluss. Durch Drücken öffnen.
E Ethernetbuchse,
Vorderseite Zugriff auf alle Geräte im Netz (Switch), für
Servicezwecke.
(s. Seite 19)
F Statusanzeige
Remote Zeigt an, dass dieses Gerät über das Netzwerk
überwacht/gesteuert wird.
G Taster ON/STANDBY Schaltet das Gerät zwischen dem Betriebs-Modus
und dem Standby-Modus um.
(s. Seite 16)
H Statusanzeige BRIDGE Zeigt an, dass sich dieses Gerät im Brückenbetrieb
befindet.
I Rechter
Luftfilterhalter Push-Push Verschluss. Durch Drücken öffnen.
