Benutzerhandbuch
Systemverstärker K&F TOPAS
KLING & FREITAG GMBH © 2014
Version 3.1
Seite 14 von 68

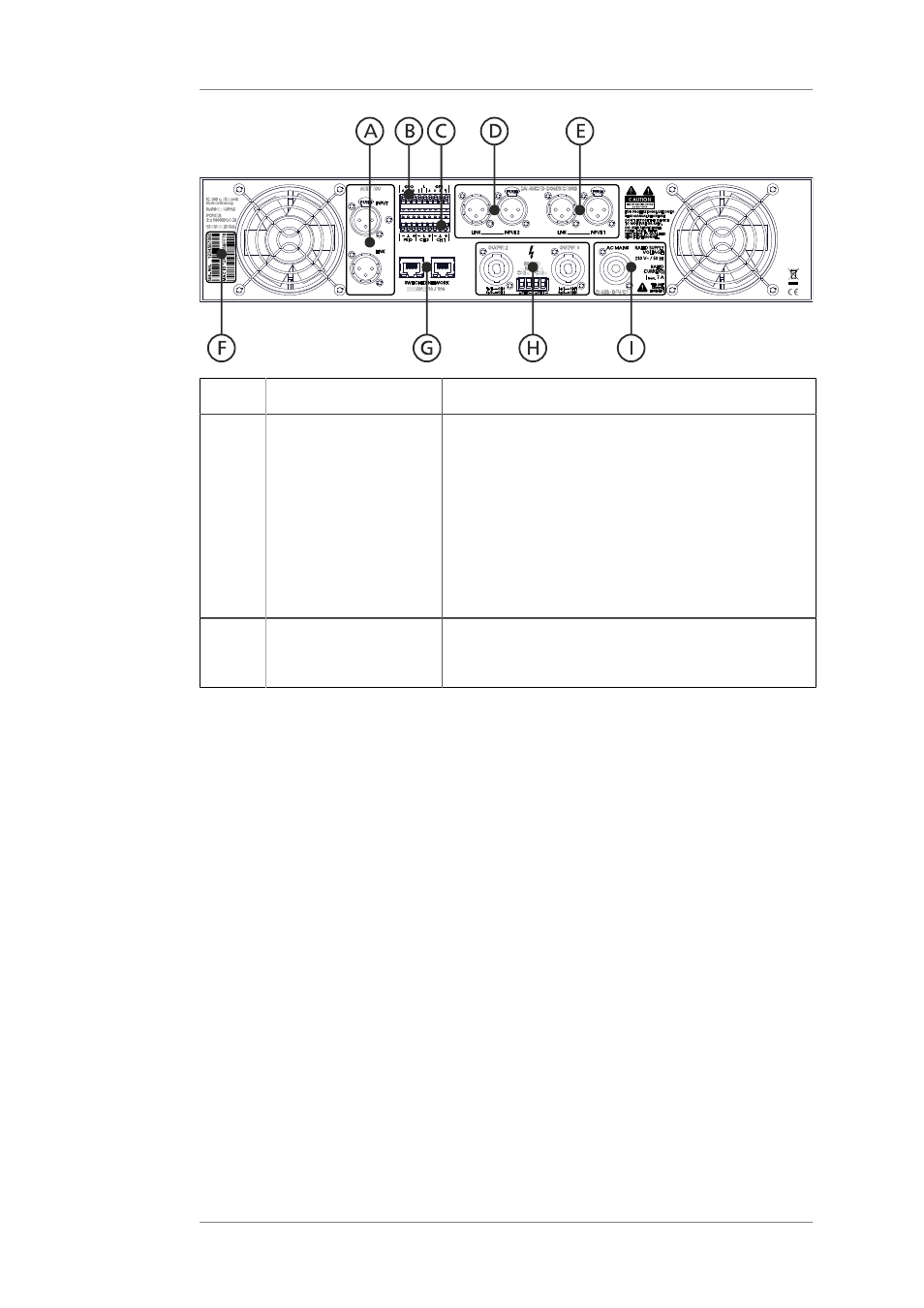

Position
Bezeichnung
Beschreibung
H
Lautsprecherausgänge
Neutrik Speakon (R)
Pinbelegung OUTPUT 1
CH1 = 1+/1- , CH2 = 2+/2-
Pinbelegung OUTPUT 2
CH2 = 1+/1-, CH1 = 2+/2-
Terminal Block
CH2+ CH2- CH1+ CH1-
Passende Steckerverbinder
Terminal Block 4 Pol, männlich (reversed), 5.08mm
z.B. Phoenix-Contact Art.-Nr. 1786190,
Würth Art.-Nr. 691 348 500 004
I
Netzanschluss
Neutrik Powercon (R)
Angabe der Nennspannung und des Nennstroms des
Gerätes.
