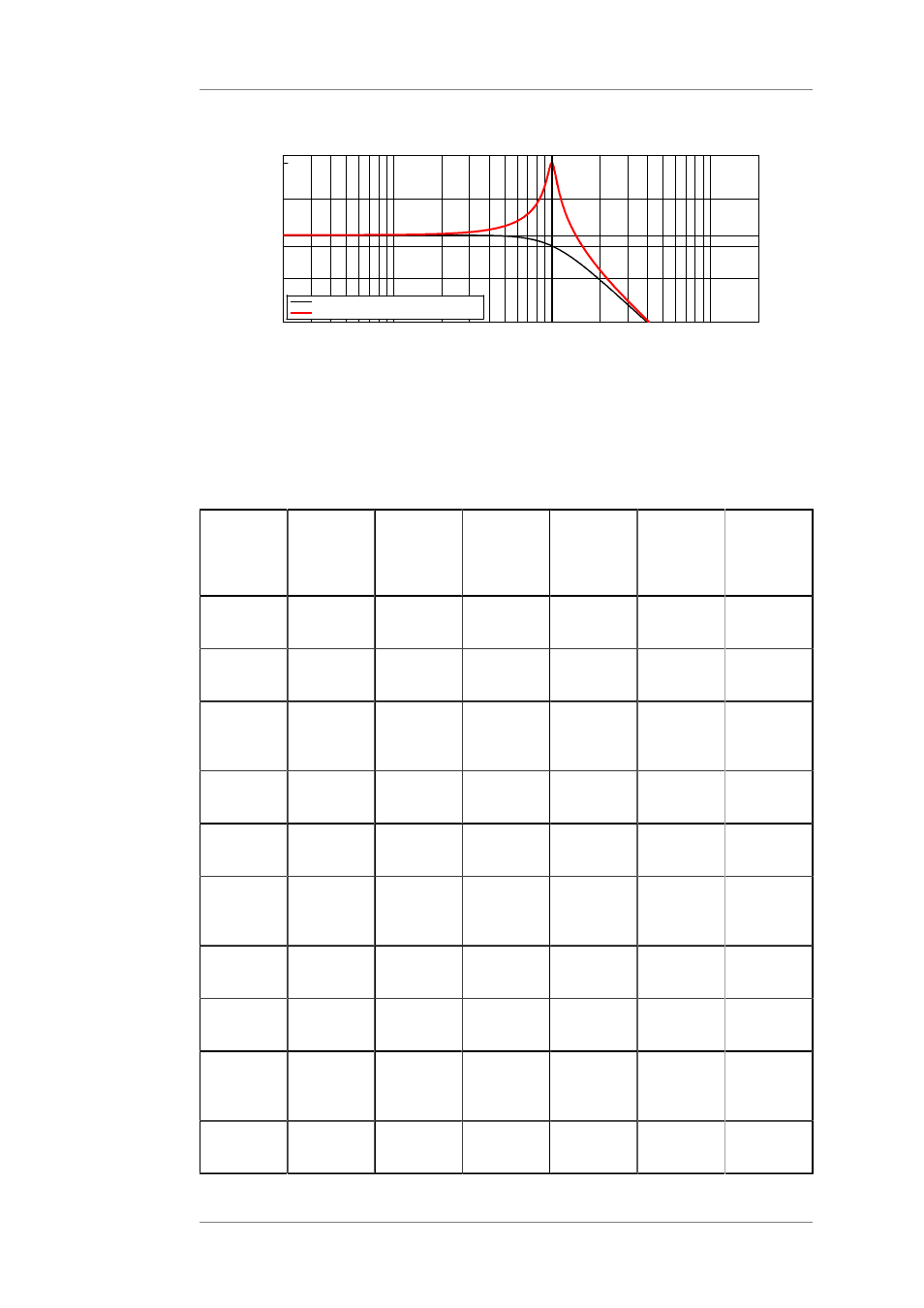

Ein Q größer als 1 bewirkt eine Pegelanhebung der Übernahmefrequenz.
20
50
100
500
1000
5000
10000
20000
-24
-12
-3
0
10
20
Frequency in [Hz]
P
o
w
e
r
in
[
d
B
]
FilterType = 'LowP' (Lowpass) Freq = 1000Hz
Q = 0.707 (default) Butterworth 2.Ordnung
Sie haben die Wahl zwischen einem Hochpassfilter 1. Ordnung und 2. Ordnung. Bei einem
Hochpassfilter 1. Ordnung ist die Güte Q festgelegt. Bei einem Hochpassfilter 2. Ordnung ist
Q in 0,001 Schritten von 0,2 bis 20 einstellbar.
Der Parameter 'Gain' hat bei Tiefpassfiltern keine Auswirkung.
Beispiele wie Sie gängge Tiefpassfilter realisieren können und wie viele parametrische Filter
Sie dafür benötigen, entnehmen Sie bitte der unter HighP = HighPass-Filter (Hochpassfilter)
aufgeführter Tabelle für Hoch- und Tiefpassfilter.
Filtertyp
Steilheit
Anzahl
benötigter
PEQs
Q
Hoch- /
Tiefpassfilter
1
Q
Hoch- /
Tiefpassfilter
2
Q
Hoch- /
Tiefpassfilter
3
Q
Hoch- /
Tiefpassfilter
3
Butterworth
1.Ord.
6 db/
Okt
1
0,707
1.Ordnung
-
-
-
Butterworth
2.Ord.
12 db/
Okt
1
0,707
2.Ordnung
-
-
-
Linkwitz-
Riley
2.Ord.
12 db/
Okt
1
0,5
-
-
-
Butterworth
3.Ord.
18 db/
Okt
2
1
0,707
1.Ordnung
-
-
Butterworth
4.Ord.
24 db/
Okt
2
1,307
0,541
-
-
Linkwitz-
Riley
4.Ord.
24 db/
Okt
2
0,707
2.Ordnung
0,707
2.Ordnung
-
-
Butterworth
5.Ord.
30 db/
Okt
3
1,618
0,618
0,707
1.Ordnung
-
Butterworth
6.Ord.
36 db/
Okt
3
1,932
0,707
0,518
-
Linkwitz-
Riley
6.Ord.
36 db/
Okt
3
1
1
0,5
-
Butterworth
7.Ord.
42 db/
Okt
4
2,247
0,802
0,555
0,707
1.Ordnung
