Benutzerhandbuch Systemverstärker K&F TOPAS
KLING & FREITAG GMBH © 2014 Version 3.1 Seite 66 von 68
Butterworth
8.Ord. 48 db/
Okt
4 2,563 0,9 0,601 0,51
Linkwitz-
Riley
8.Ord. 48 db/
Okt
4 1,307 1,307 0,541 0,541

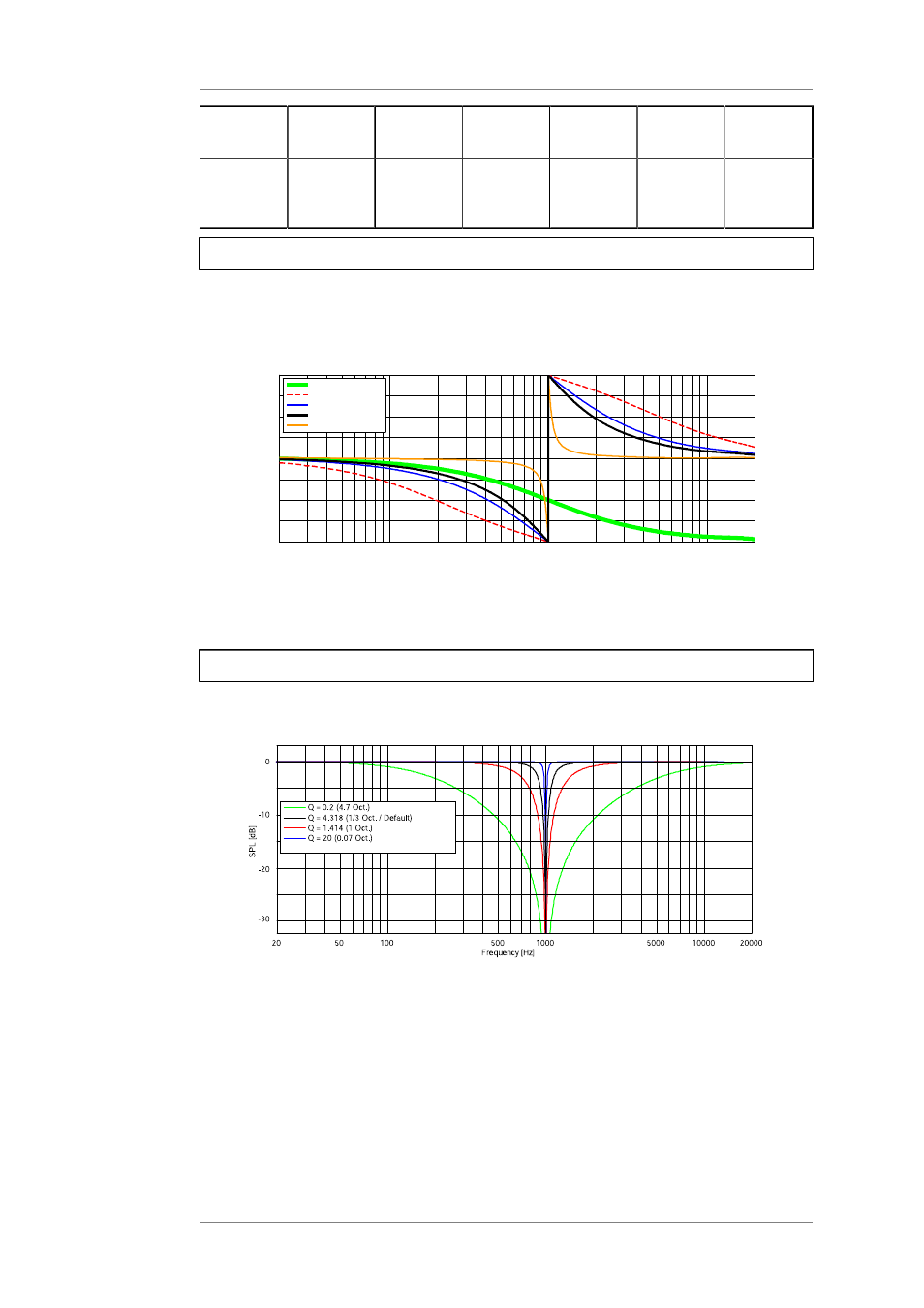

11.1.6 AP = All Pass Filter (Allpassfilter)
Das Allpassfilter ist ein frequenzabhängiger Phasenschieber. Er bewirkt dabei aber keine
Pegelanhebung oder -absenkung von Frequenzen.
Bei einem Filter 2. Ordnung bestimmt der Q-Faktor die Steilheit des Phasensprungs.
20 50 100 500 1000 5000 10000 20000
-180
-135
-90
-45
0
45
90
135
180
Fre que ncy in [Hz]
P
h
a
s
e
in
[°
]
Filte rType = 'AP ' (Allpa s s Filte r) Fre q = 1000Hz
1.Ordnung (0.707)
Q = 0.2
Q = 0.5
Q = 0.707 2.Ordng.
Q = 10
Sie haben die Wahl zwischen einem Hochpassfilter 1. Ordnung und 2. Ordnung. Bei einem
Hochpassfilter 1. Ordnung ist die Güte Q festgelegt. Bei einem Hochpassfilter 2. Ordnung ist
Q in 0,001 Schritten von 0,2 bis 20 einstellbar.
11.1.7 Notch = Notchfilter
Dieses Filter senkt eine gewählte Frequenz bis zur totalen Sperre ab. Damit können
unerwünschte Rückkopplungen und Störfrequenzen abgeschwächt werden.
Der Q-Faktor bestimmt die Steilheit des Filters.
Der Q-Faktor von Notch-Filtern liegt üblicherweise zwischen 0,1 und 20.
Der Verstärker setzt bei einem Filterwechsel den eingestellten Q-Faktor auf 4,318 zurück.
