Benutzerhandbuch Systemverstärker K&F TOPAS
KLING & FREITAG GMBH © 2014 Version 3.1 Seite 62 von 68

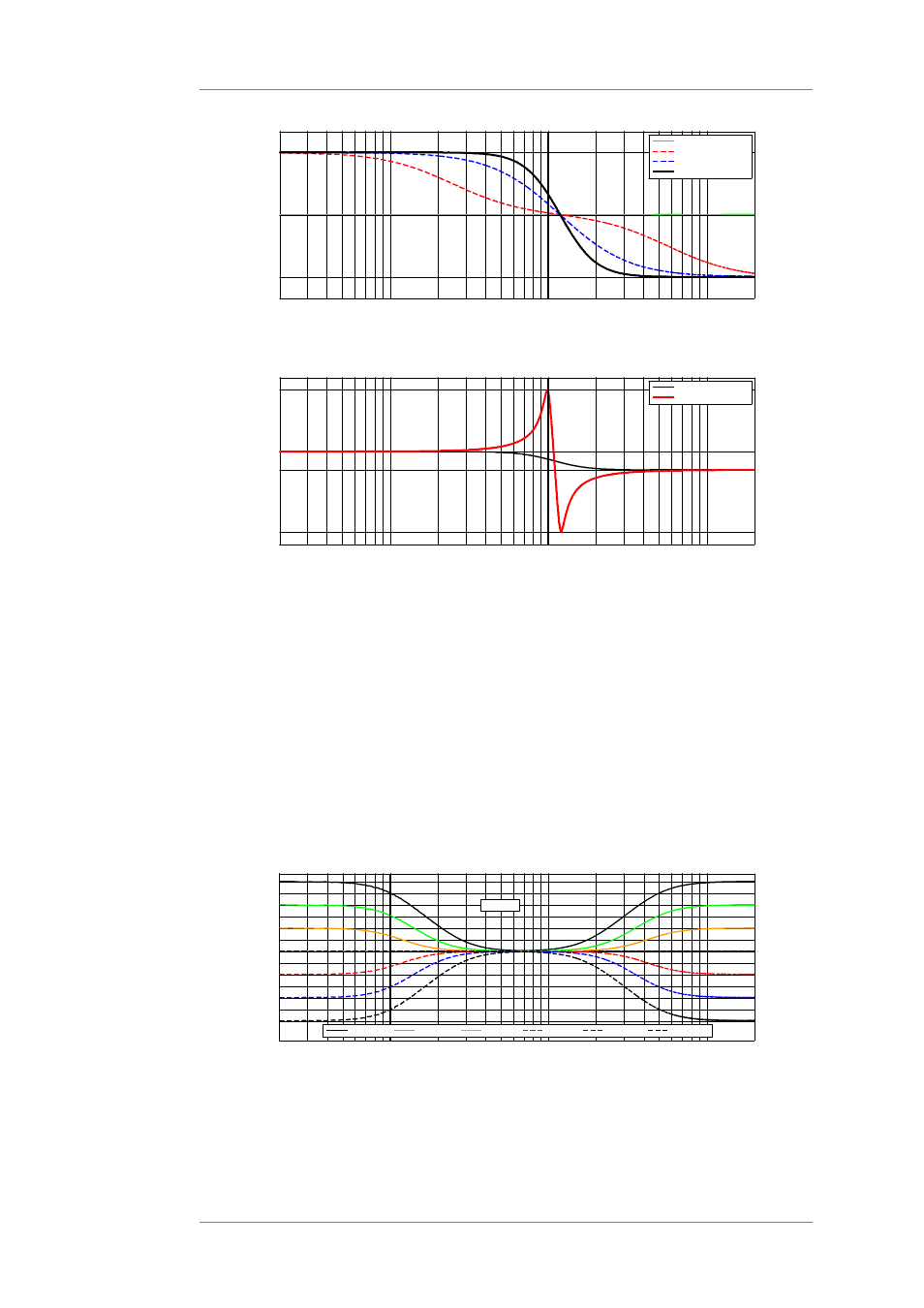

20 50 100 500 1000 5000 10000 20000
0
3
+6
Frequency in [Hz]
P
o
w
e
r
in
[
d
B
]
FilterType = 'LShelv' (Shelving Lowpass) Gain = +6dB Freq = 1000Hz
Q = 0
Q = 0.2
Q = 0.5
Q = 0.707 (default)
Der Q-Faktor bestimmt die Steilheit des Filters.
20 50 100 500 1000 5000 10000 20000
-12
-10
0
+3
15
14
Frequency in [Hz]
P
o
w
e
r
in
[
d
B
]
FilterType = 'LShelv' (Shelving Lowpass) Gain = +3dB Freq = 1000Hz
Q = 0.707 (default)
Q = 10
Unterhalb = LShelv,
Oberhalb = HShelv.
In der Regel werden Shelving-Filter mit einem Q-Faktor bis 0,707 benutzt. Bei Q-Faktor
größer 0,707 wird die gewählte Frequenz angehoben, und ein Bereich oberhalb dieses
Frequenzbereiches entsprechend stark abgesenkt. Daher werden Shelving-Filter in der Regel
nur bis Q = 0,707 verwendet.
Bei einem Q größer 0,707 können unerwünschte Klangveränderungen die Folge sein (Siehe
Grafik).
Q ist in 0,001 Schritten von 0,2 bis 20 einstellbar.
SEQ LShelv: (zukünftig) Sobald ein SEQ10 LS-Block in den Verstärker geladen wird, wird in
dem dazu gehörendem Input-Kanal der Input-Filter 4 fest auf SEQ LShelv gesetzt. Außerdem
werden Frequenz, Güte und Gain auf für diese Anwendung sinnvolle Werte begrenzt.
20 50 100 500 1000 5000 10000 20000
-18
-12
-6
0
+6
+12
+18
Frequency in [Hz]
P
o
w
e
r
in
[
d
B
]
'LShelv' Shelving Lowpass @ Freq = 100Hz # FilterType # 'HShelv' Shelving Highpass @ Freq = 5000Hz
Q = 0.707
Gain = +18 Gain = +12 Gain = +6 Gain = -6 Gain = -12 Gain = -18
Sie müssen einen LShelv für alle Topteile setzen, um der Kopplung der anneinandersitzenden
Tiefmittelton Lautsprecher entgegenzuwirken. Der LShelv muss für jeden Eingangsweg aller
Topteile identisch programmiert werden.
SEQ LShelv- Einstellung für beispielhafte Lautsprecher-Arrays (Vorgabewerte):
