Fehlerdiagnose
Diagnose
138
Betriebsanleitung
Maske
„Funktionsreserve“
öffnen
Maske „Funktionsreserve“ öffnen:
Auf die Schaltfläche «Funktionsreserve» klicken.
Die Maske „Funktionsreserve“ wird im Inhaltsbereich angezeigt.
Diagnose für LVDT-Sensoren
Die Diagnose für LVDT-Sensoren dient zur Überwachung der Ausgangsspannung des
LVDT-Sensors.
Die Maske „Diagnose“ zeigt für LVDT-Sensoren mithilfe eines Balkens grafisch an,
welcher Bereich des gesamten Positionsbereichs der Elektronik verwendet wird. Die
gelben Bereiche der Grafik stellen die äußeren 20 % des gesamten verwendbaren
Bereichs dar. Positionsgenauigkeit und Stabilität des Sensors sind umso besser, je
näher sie an der Mitte der Grafik liegen. Die Mitte des LVTD-Sensors wird auch als
NULL-Position bezeichnet.

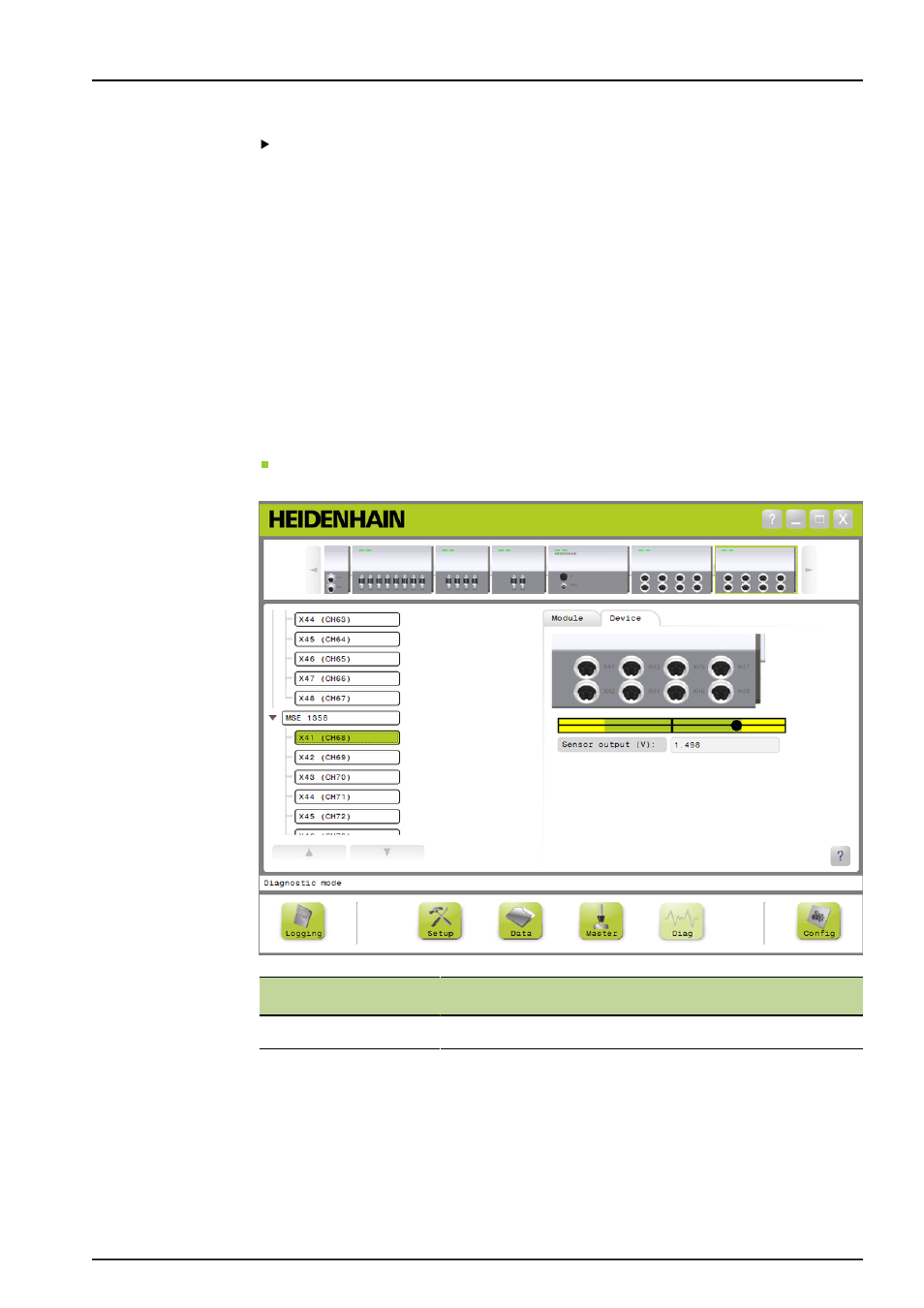

Diagnose für LVDT-Sensor:
Sensorausgang
Maske „Diagnose“ für
LVDT-Sensor
Diagnose für LVDT-Sensor
Sensorausgang (V)
Zeigt den Spannungsausgang des Sensors an.
