Installation
Anschlüsse für Daten-Schnittstellen
Betriebsanleitung 31

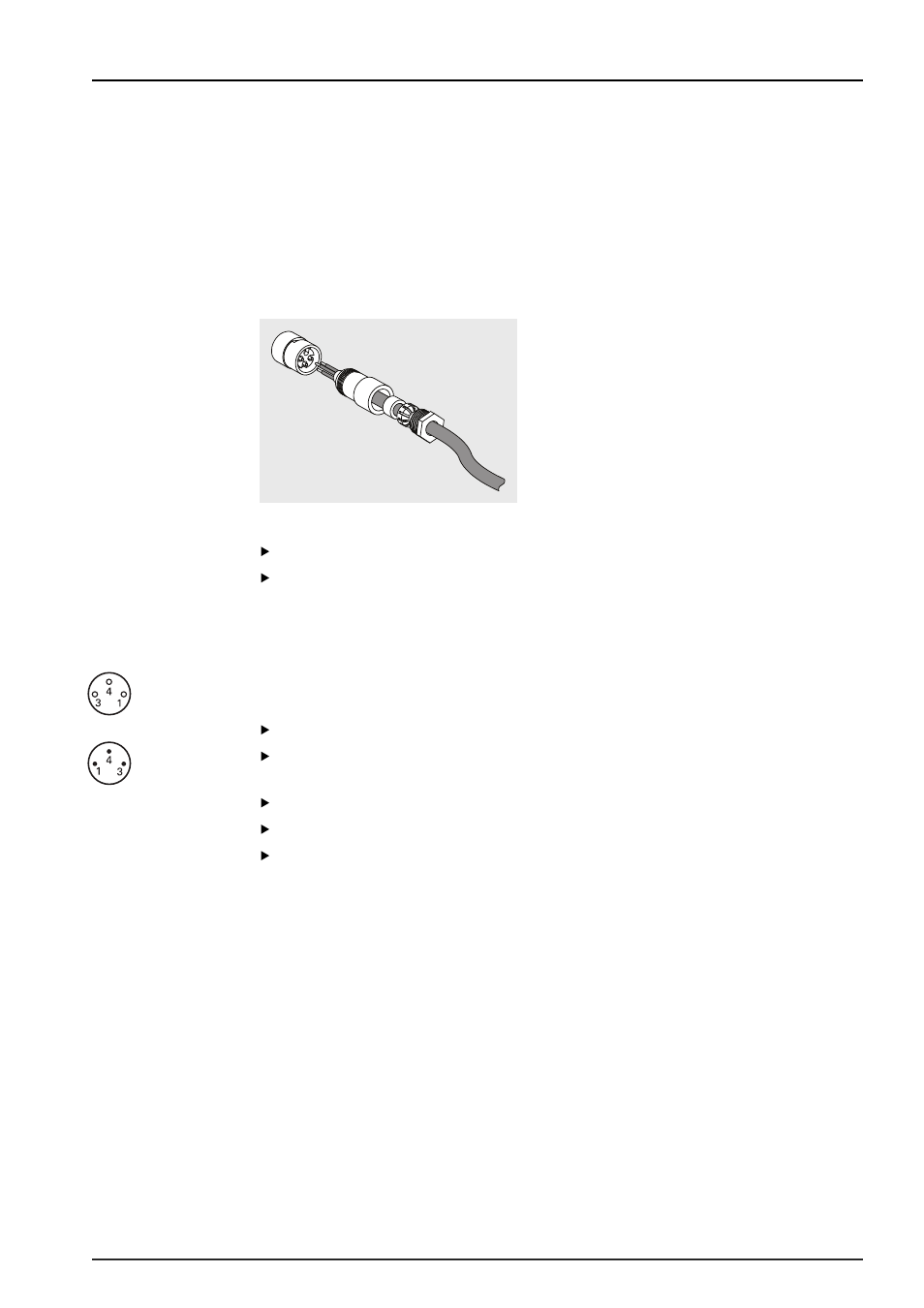

5.2.10 M8-Stecker verdrahten
MSE 1401
(ID 747507-02)
Mit dem MSE 1401 (ID 747507-02) werden zwei M8-Stiftstecker (ID 1071953-01)
für Schalteingänge und Relaisausgänge mitgeliefert. Im Lieferumfang ist
außerdem eine M8-Kupplung (ID 1071955-01) für 5 V-Ausgangsspannung, externe
Spannungsversorgung und Erde (Masse) zur Verwendung mit Relaisausgängen
enthalten. Weitere Steckverbinder sind von HEIDENHAIN erhältlich. Netzstecker je
nach Leistungsbedarf verdrahten. M8-Stecker müssen mit einem passenden Kabel
verdrahtet werden. Siehe „M8 3-polig für Schalteingänge“, Seite 171, „M8 3-polig
für Relaisausgänge“, Seite 171, „M8 3-polig für Versorgung der Ein-/Ausgänge“,
Seite 171, "Schalteingänge", Seite 172, und "Relaisausgänge", Seite 172.
M8-Stecker verdrahten:
Stromversorgung abschalten oder Modul von der Stromversorgung trennen.
Stecker verdrahten wie in der Abbildung oben dargestellt.
5.2.11 Kabel mit einem M8-Stecker anschließen
23, 24
25
M8-Stecker
Zum Abdecken der Anschlüsse für Ein-/Ausgänge stehen Kappen zur Verfügung.
Belassen Sie die Kappen auf Anschlüssen, die nicht verwendet werden.
Kabel mit einem M8-Stecker anschließen:
Stromversorgung abschalten oder Modul von der Stromversorgung trennen.
Kappe durch Drehen im Gegenuhrzeigersinn mit einem flachen Schraubendreher
vom jeweiligen Anschluss lösen und abnehmen.
Stecker des Kabels auf den Anschluss am Modul ausrichten.
Kabelstecker an den Anschluss auf der Vorderseite des Moduls anschließen.
M8-Kabelstecker handfest anziehen.
