Inbetriebnahme und Messung vorbereiten
Kanal einrichten
Betriebsanleitung
85
8.3
Kanal einrichten
Mit der Registerkarte „Kanal“ im Setup-Modus können Sie einzelne Kanäle an einem
Modul konfigurieren. Die Einstellungsoptionen sind nicht sichtbar, wenn ein Gerät an
einen Kanal nicht angeschlossen oder die betreffende Option vom angeschlossenen
Gerät nicht unterstützt wird.
EnDat-Messgeräte werden automatisch erkannt, sobald ein EnDat-Messgerät an einen
Modulkanal angeschlossen wird.
1 V
SS
-, LVDT-, TTL- und analoge Geräte müssen Sie manuell zuordnen, wenn Sie ein
Gerät an einen Modulkanal anschließen, und manuell entfernen, wenn Sie das Gerät
vom Modul entfernen.
Zuordnungen zu Eingangs- und Ausgangskanälen werden unabhängig davon, ob
eine aktive Verbindung zum Kanal besteht, hergestellt. Eine Kanalzuordnung kann
aufgehoben werden, wenn ein Ein- oder Ausgang aktuell nicht verwendet wird, und zu
einem späteren Zeitpunkt wiederhergestellt werden.
Zuordnungen zu Druckluftkanälen werden unabhängig davon, ob eine aktive Verbindung
zum Kanal besteht, hergestellt.
Informationen auf der Registerkarte „Kanal“:
Kanalbezeichnung
Anzeigeauflösung
Maßeinheit
Winkelformat
Fehlerkorrektur
Maßfaktor
Zählrichtung

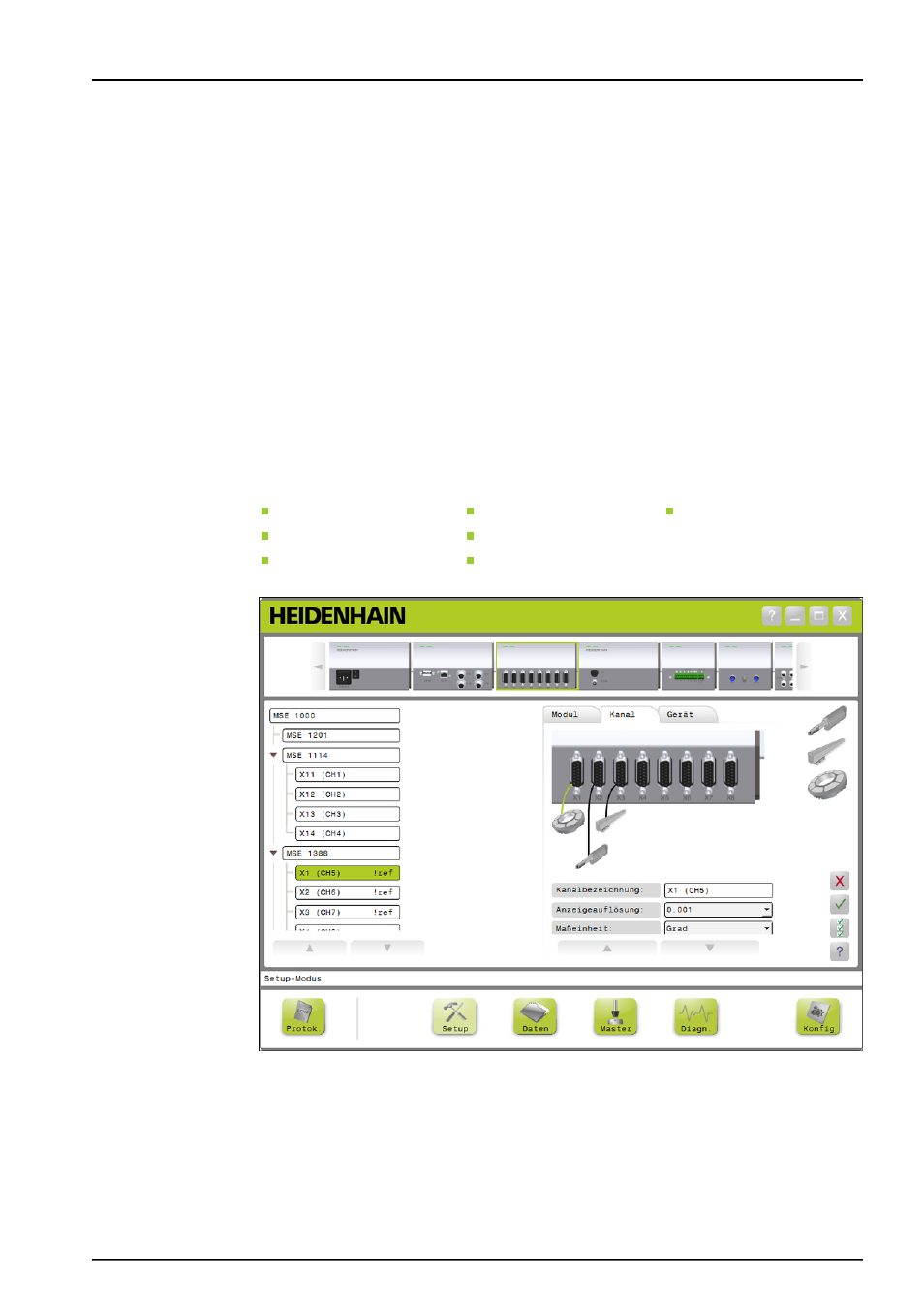

Registerkarte „Kanal“
im Setup-Modus
