Analoge Diagnose
Die analoge Diagnose dient zur Überwachung des von einem analogen Gerät
übermittelten, analogen Werts und zeigt in andere Maßeinheiten umgewandelte Werte,
den skalierten Wert, den Meister-Wert und den vom Gerät verwendeten elektrischen
Wert an.

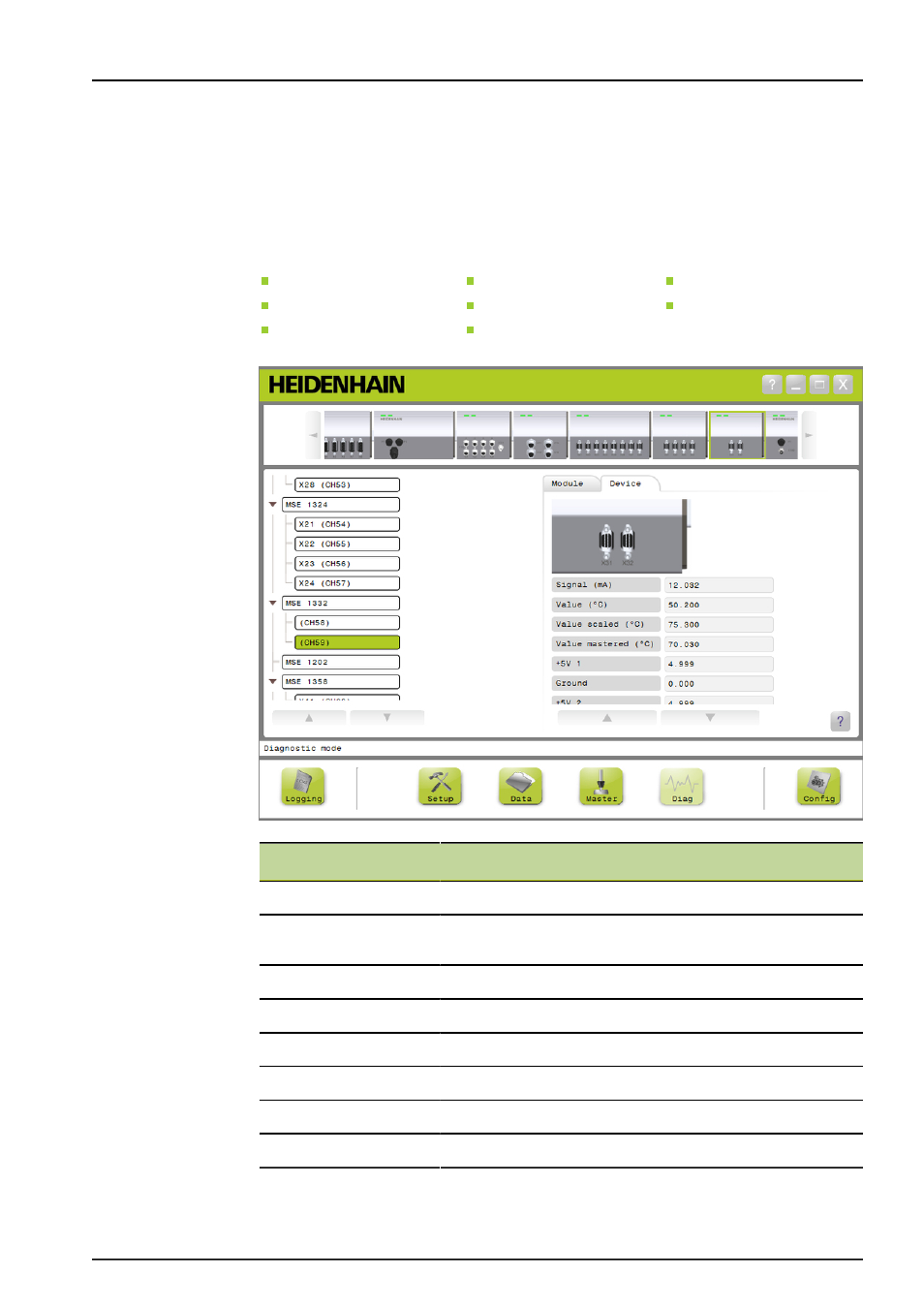

Analoge Diagnose:
Signal
Wert
Skalierter Wert Meister-Wert
+5V 1
Masse +5V 2
Vref
Analoge Diagnose
Analoge Diagnose
Signal Zeigt den Rohwert in Volt oder mA an.
Wert Zeigt den mit der kalibrierten Auflösung multiplizierten Rohwert
an.
Skalierter Wert Zeigt den mit dem Maßfaktor multiplizierten Wert an.
Meister-Wert Zeigt den skalierten Wert mit dem Master-Offset an.
+5V 1 Zeigt die 5 V-Quelle an.
Masse Zeigt die Erdung an.
+5V 2 Zeigt einen zweiten, von der 5 V-Quelle ausgelesenen Wert, an.
Vref Zeigt die Referenzspannung an.
