Montage
Montage eines Moduls
Betriebsanleitung
19
4.1
Montage eines Moduls
VORSICHT
Ein Versorgungsmodul muss immer links von den Modulen angeordnet sein, die
es in der Modulkette versorgen soll. Reicht die maximale Nennleistung eines
Versorgungsmoduls nicht aus, muss ein weiteres Versorgungsmodul in der
Modulkette verwendet werden.
Montage eines
Moduls

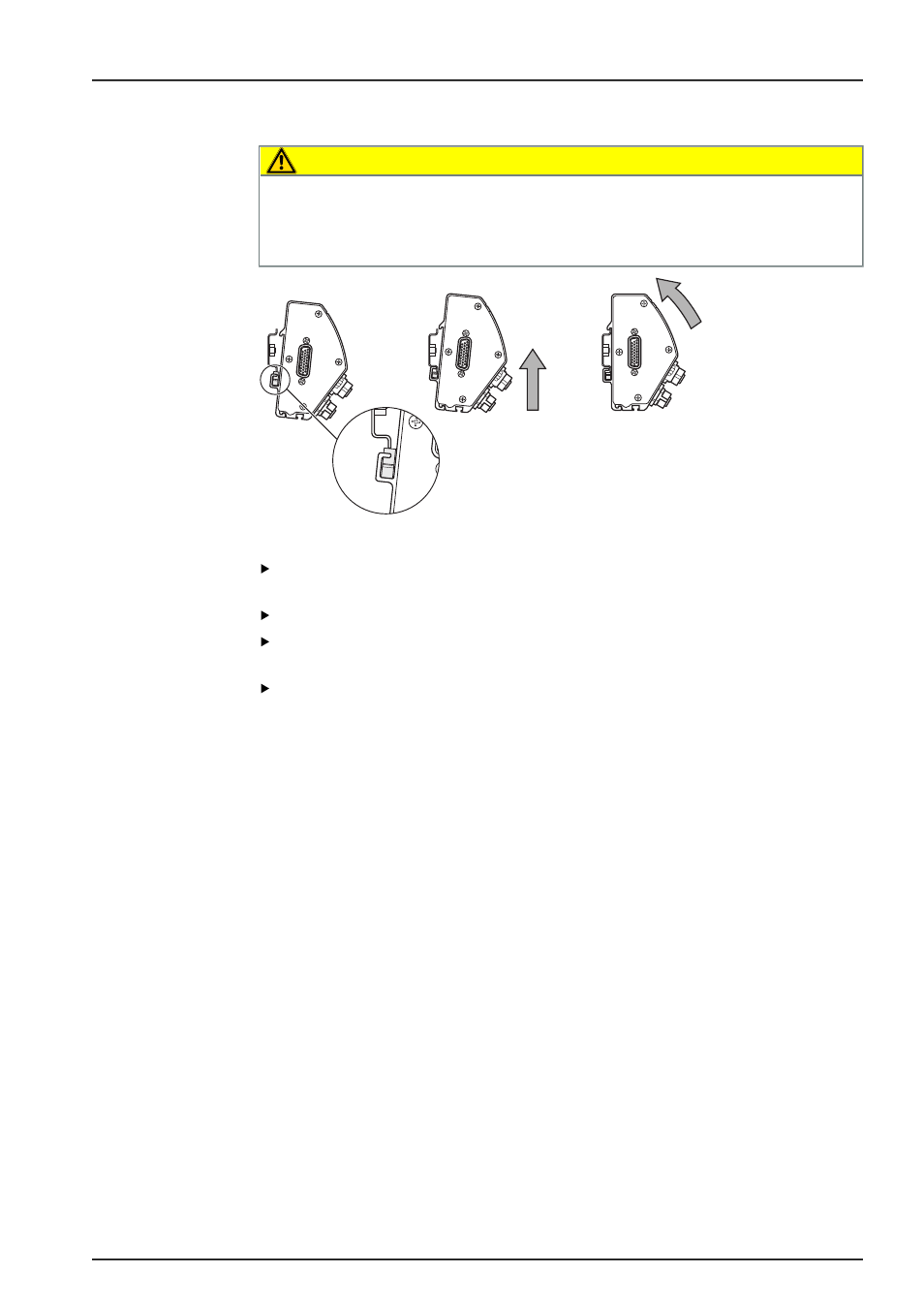

Modul befestigen:
Alle Netzschalter auf „Aus“ stellen (wo vorhanden) und Stromversorgung aller
Versorgungsmodule der Modulkette abschalten.
Modul mit unterer Nut
33
auf Unterkante der Hutschiene aufsetzen.
Hutschiene sanft nach oben drücken, dabei die Befestigungsfeder
32
niederdrücken
bis die Hutschiene auf der unteren Nut
33
des Moduls einschnappt.
Oberseite des Moduls zur Hutschiene hin schwenken bis die obere Nut
31
des
Moduls auf der Oberkante der Hutschiene aufsitzt, dabei weiter sanft nach oben
drücken bis die obere Nut des Moduls auf der Hutschiene einschnappt.
