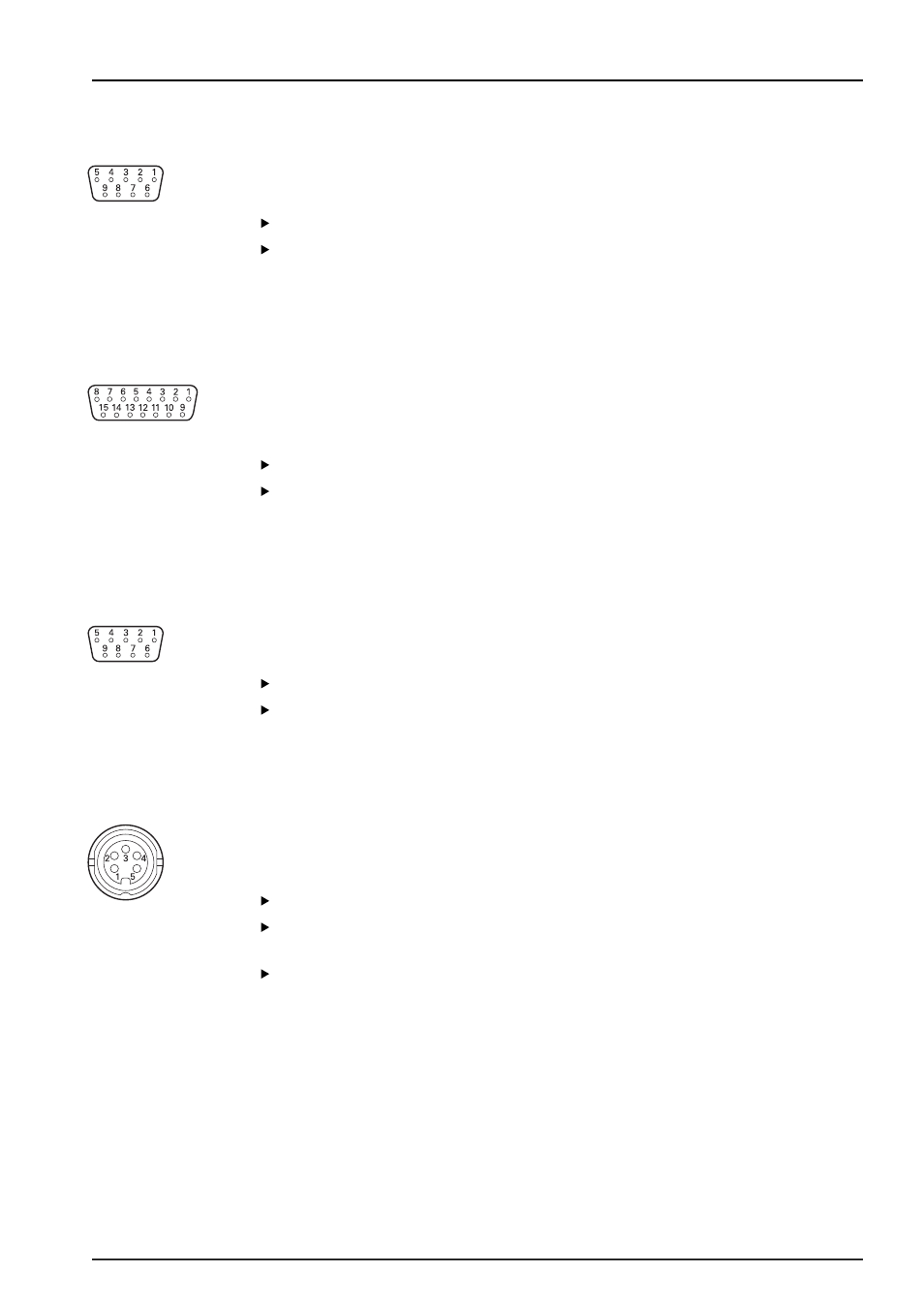

Installation
Anschlüsse für Daten-Schnittstellen
Betriebsanleitung
29
5.2.4
TTL-Messgerät anschließen
17
Anschluss für TTL-
Messgerät
Dieses Gerät kann mit HEIDENHAIN-Messgeräten verwendet werden, die TTL-Signale
liefern. Das Anschlusskabel darf maximal eine Länge von 30 Metern haben.
TTL-Messgerät anschließen:
Stromversorgung aller Versorgungsmodule der Modulkette abschalten.
Stecker des Messgerätekabels an den Messgeräteanschluss
17
am Modul
anschließen und die Schrauben des Kabelsteckers anziehen bis sie gleichmäßig fest
aufliegen.
5.2.5
1 V
SS
-Messgerät anschließen
18
Anschluss für
1 V
SS
-Messgerät
Dieses Gerät kann mit Längenmessgeräten und Drehgebern von HEIDENHAIN
verwendet werden, die 1 V
SS
-Signale liefern. Das Anschlusskabel darf maximal eine
Länge von 30 Metern haben.
1 V
SS
-Messgerät anschließen:
Stromversorgung aller Versorgungsmodule der Modulkette abschalten.
Stecker des Messgerätekabels an den Messgeräteanschluss
18
am Modul
anschließen und die Schrauben des Kabelsteckers anziehen bis sie gleichmäßig fest
aufliegen.
5.2.6
9-poligen Sub-D-Stecker anschließen
19
9-poliger Sub-D-
Anschluss
Dieses Gerät besitzt einen 9-poligen Sub-D-Anschluss für analoge Eingangssignale. Das
Anschlusskabel darf maximal eine Länge von 30 Metern haben.
9-poligen Sub-D-Stecker anschließen:
Stromversorgung aller Versorgungsmodule der Modulkette abschalten.
Stecker des Kabels an den 9-poligen Sub-D-Anschluss
19
am Modul anschließen
und die Schrauben des Kabelsteckers anziehen bis sie gleichmäßig fest aufliegen
5.2.7
Messaufnehmer anschließen
20
Anschluss für
Messaufnehmer
Dieses Gerät kann mit Halbbrücken- oder LVDT-Messaufnehmern von Solartron, Tesa,
Marposs und Mahr verwendet werden. Informationen zur maximalen Länge des
Verbindungskabels finden Sie in der Dokumentation für den Messaufnehmer.
Messaufnehmer anschließen:
Stromversorgung aller Versorgungsmodule der Modulkette abschalten.
Kerbe am Stecker des Messaufnehmerkabels und Kerbe am
Messaufnehmeranschluss des Moduls zueinander ausrichten.
Kabelstecker in den Messaufnehmeranschluss
20
stecken und den Kabelstecker
durch Drehen im Uhrzeigersinn anziehen bis er gleichmäßig fest aufliegt.
