Montage
Befestigungselemente für Kabel montieren
Betriebsanleitung
21
4.3

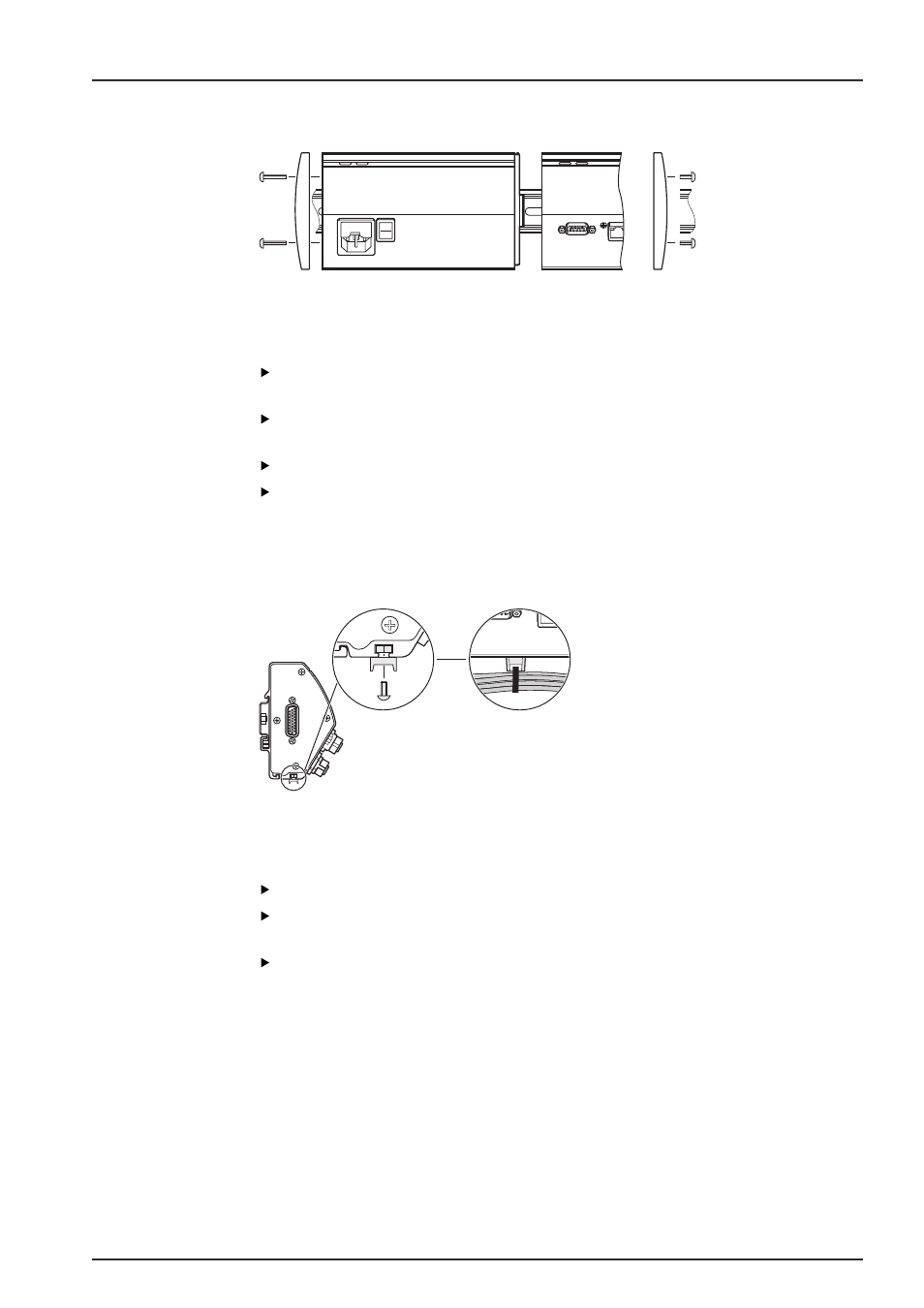

Abschlussblenden montieren
Alle Versorgungsmodule werden mit je einem Satz für eine linke und rechte
Abschlussblende geliefert, damit offene Modulseiten abgedeckt werden können.
Abschlussblenden
montieren
Abschlussblenden montieren:
Linke Abschlussblende in die linke Seite des ersten Versorgungsmoduls der Kette
einsetzen.
19 mm-Schrauben der Abschlussblende durch die Befestigungsbohrungen der
Abschlussblende in die dafür vorgesehenen Bohrungen
34
am Modul einstecken.
Schrauben mit einem Kreuzschlitzschraubendreher festziehen.
Rechte Abschlussblende in die rechte Seite des letzten Moduls der Kette unter
Verwendung der mitgelieferten 9 mm-Schrauben wie oben beschrieben einsetzen.
4.4
Befestigungselemente für Kabel montieren
Alle Module werden mit einem Befestigungsset zum Führen von Kabeln geliefert.
Jedes Befestigungsset enthält zwei Sätze Befestigungselemente.
Befestigungselemente
für Kabel montieren
Befestigungselemente für Kabel montieren:
Sechskantmutter M3 in Kabelkanal
36
auf der Unterseite des Moduls einsetzen.
Schraube M3 durch den Halter für den Kabelbinder stecken und mit einem
Kreuzschlitzschraubendreher mit der Sechskantmutter M3 festschrauben.
Kabelbinder durch den Halter schieben und Kabel befestigen.
