Inbetriebnahme und Messung vorbereiten
Modul einrichten
Betriebsanleitung
83
8.2.2
LVDT Auflösungen lernen
In der Maske „LVDT Auflösungen lernen“ wird der vom LVDT-Sensor zurückgelieferte
Spannungswert in Millimeter oder Zoll umgewandelt. Die Umwandlung erfolgt durch
Interpolation der Spannung basierend auf der mechanischen Minimum- und Maximum-
Position des Sensors. Die Maske „Auflösungen lernen“ konfiguriert sämtliche
Sensoren, die an ein LVDT-Modul angeschlossen sind. LVDT-Sensoren können Sie
auch einzeln über die Registerkarten„Kanal“ und „Gerät“ in der Maske „Setup“
konfigurieren. „Auflösungen lernen“ trifft nur für einen Kanal zu, dem ein Sensor
zugeordnet ist.
Informationen der Maske „Auflösungen lernen“:
Min (mm) oder Min (Zoll)
Max (mm) oder Max (Zoll)
Sensorausgang (V)
Aufl. (Auflösung) (mm/V)
oder Aufl. (Zoll/V)
Kalibrierung Zeit

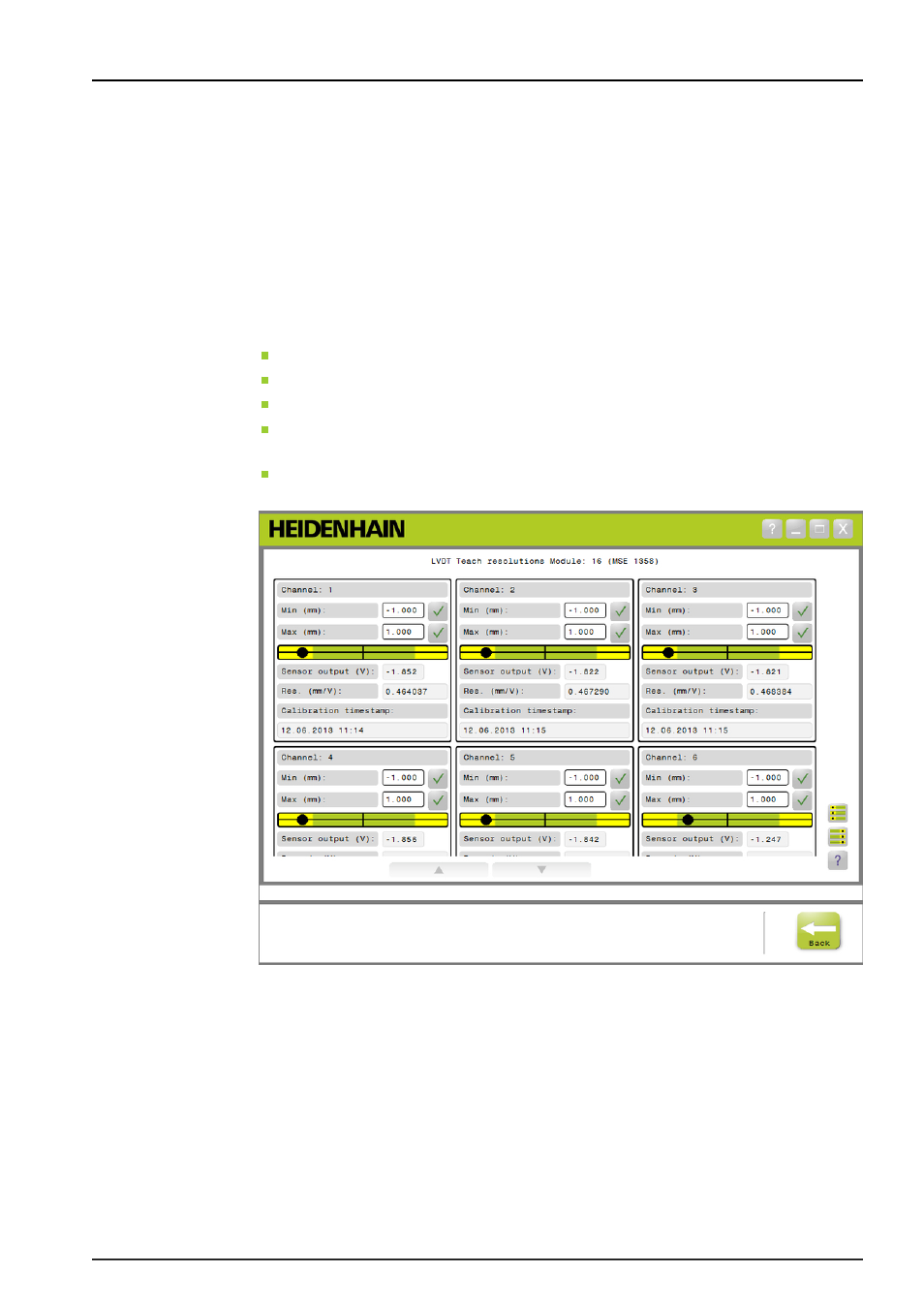

Maske „LVDT
Auflösungen lernen“
