Seite 25
Installation
Elektrischer Anschluss
Betriebsanleitung
25
5.1
Elektrischer Anschluss
WARNUNG
Bei nicht ordnungsgemäßer Erdung des Gerätes besteht Stromschlaggefahr.
Verwenden Sie zur Vermeidung dieser Gefahr immer ein 3-poliges Netzkabel und
stellen Sie den korrekten Erdungsanschluss an die Gebäudeinstallation sicher.
WARNUNG
Wenn das verwendete Netzkabel nicht die Mindestanforderungen erfüllt, besteht
Brandgefahr.
Verwenden Sie zur Vermeidung dieser Gefährdung immer ein Netzkabel, das die
aufgeführten Mindestanforderungen erfüllt oder übertrifft.

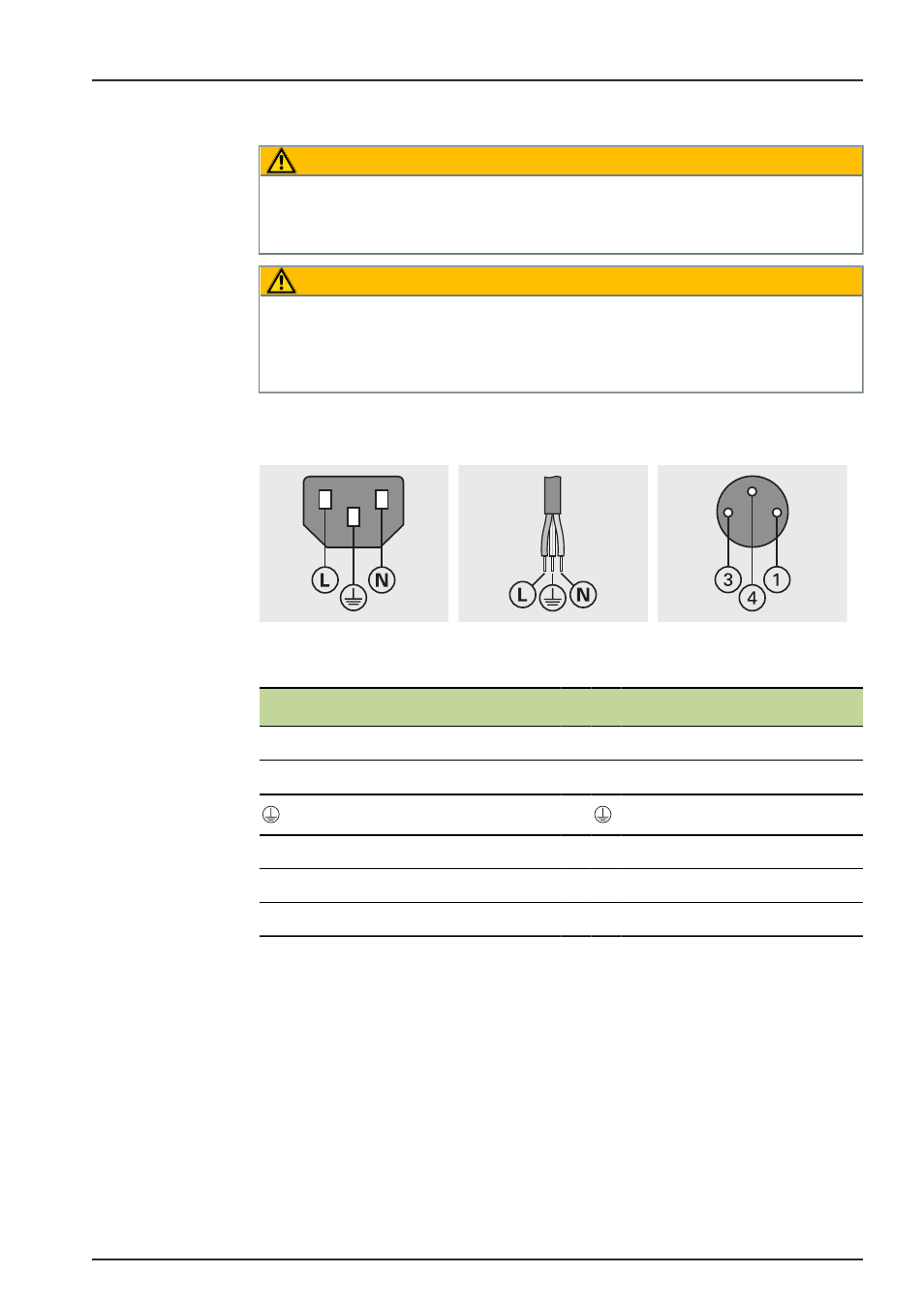

5.1.1
Netzkabel
MSE 1201
(ID 747501-01)
MSE 1201
(ID 747501-02)
MSE 1202
(ID 747502-01)
MSE 1201
MSE 1202
L: Außenleiter (braun)
1
DC 24 V
N: Neutralleiter (blau)
3
0 V
Schutzleiteranschluss (grün/gelb)
4
Schutzleiteranschluss
3-polig (geerdet)
Mindestquerschnitt: 0,24 mm
2
Mindestquerschnitt: 0,75 mm
2
Max. Querschnitt: 0,35 mm
2
Max. Kabellänge: 3 m
