Programmieren: Grundlagen, Dateiverwaltung
3.2 Programme eröffnen und eingeben
3
102
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015

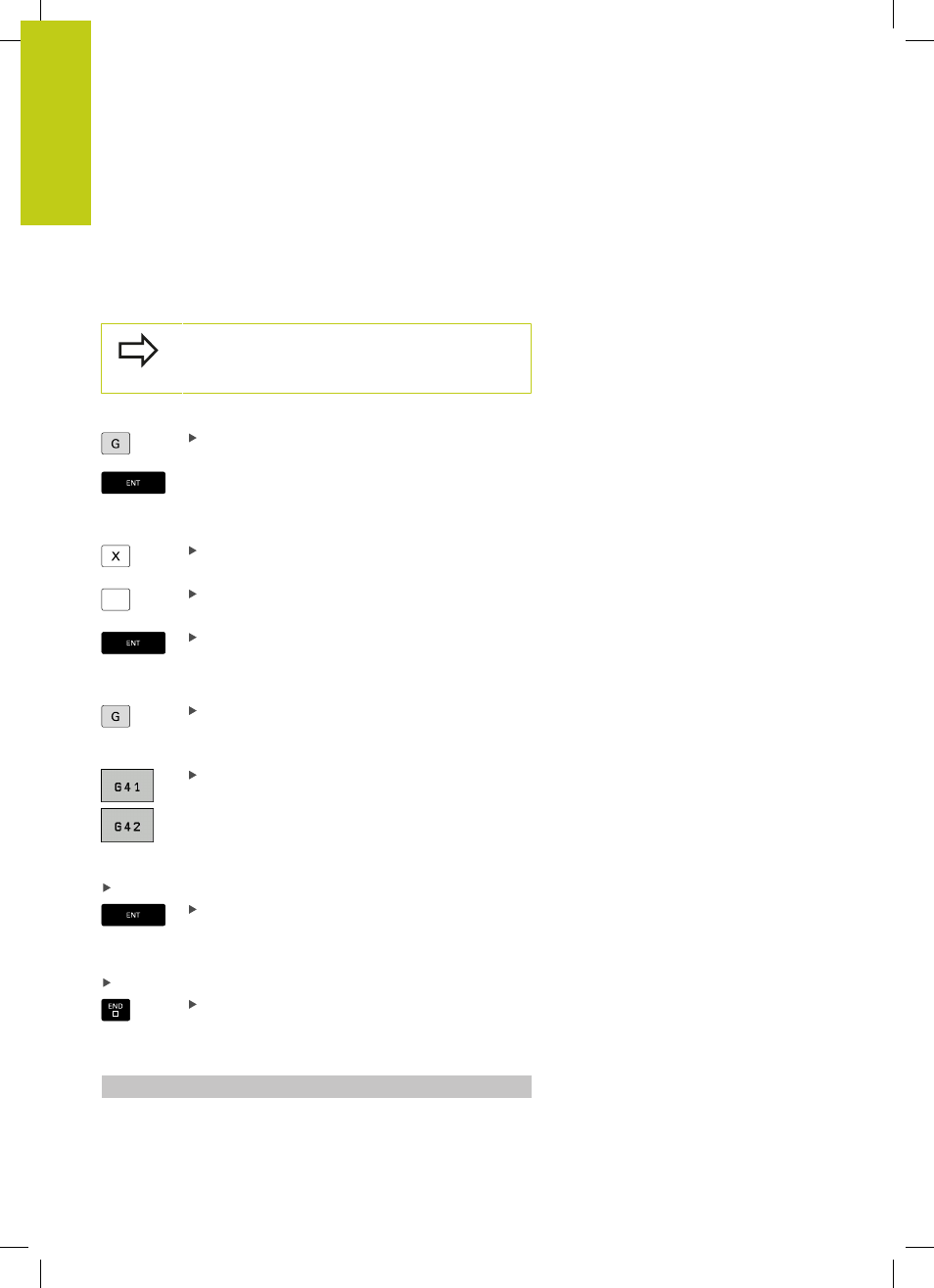

Werkzeugbewegungen in DIN/ISO programmieren
Um einen Satz zu programmieren, drücken Sie die Taste
SPEC
FCT. Wählen Sie den Softkey PROGRAMM FUNKTIONEN und
anschließend den Softkey
DIN/ISO. Sie können auch die grauen
Bahnfunktionstasten benutzen, um den entsprechenden G-Code zu
erhalten.
Falls Sie die DIN/ISO-Funktionen mit einer
angeschlossene USB-Tastatur eingeben, achten Sie
darauf, dass die Großschreibung aktiv ist.
Beispiel für einen Positioniersatz
1 eingeben und Taster ENT drücken, um Satz zu
eröffnen
KOORDINATEN?
10 (Zielkoordinate für X-Achse eingeben)
Y
20 (Zielkoordinate für Y-Achse eingeben)
mit Taste ENT zur nächsten Frage
FRÄSERMITTLUNGSPUNKTBAHN
40 eingeben und mit Taste ENT bestätigen, um
ohne Werkzeug-Radiuskorrektur zu verfahren,
oder
Links bzw. rechts der programmierten Kontur
verfahren:
G41 bzw. G42 über Softkey wählen
VORSCHUB F=?
100 (Vorschub für diese Bahnbewegung 100 mm/min eingeben)
mit Taste
ENT zur nächsten Frage
ZUSATZ-FUNKTION M?
3 (Zusatzfunktion M3 „Spindel ein“) eingeben.
Mit Taste
END beendet die TNC diesen Dialog.
Das Programmfenster zeigt die Zeile:
N30 G01 G40 X+10 Y+5 F100 M3 *
