Kontur anfahren und verlassen 6.3
6
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
213

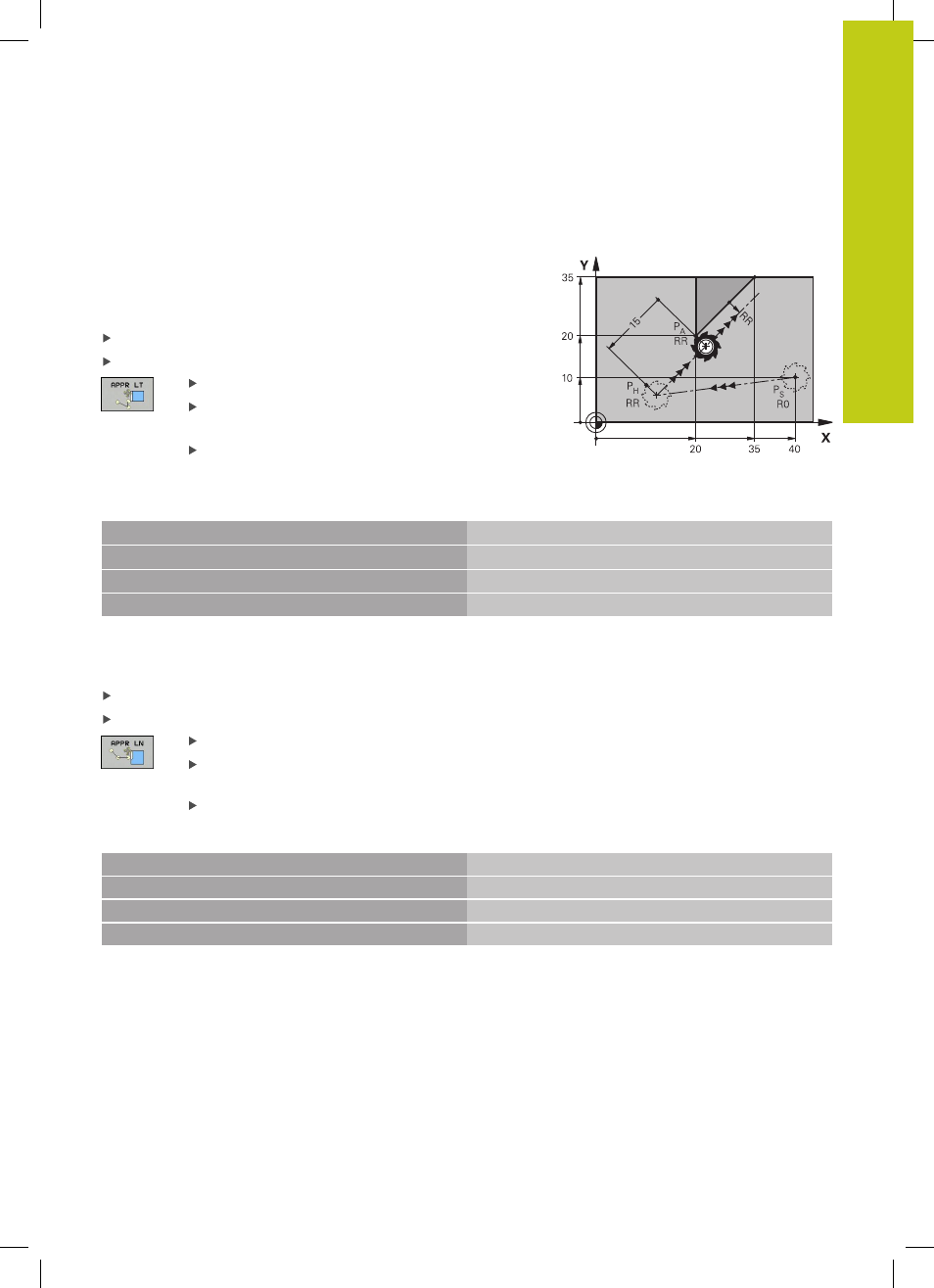

Anfahren auf einer Geraden mit tangentialem
Anschluss:
APPR LT
Die TNC fährt das Werkzeug auf einer Geraden vom Startpunkt
P
S
auf einen Hilfspunkt P
H
. Von dort aus fährt es den ersten
Konturpunkt P
A
auf einer Geraden tangential an. Der Hilfspunkt P
H
hat den Abstand
LEN zum ersten Konturpunkt P
A
.
Beliebige Bahnfunktion: Startpunkt P
S
anfahren
Dialog mit Taste
APPR/DEP und Softkey APPR LT eröffnen:
Koordinaten des ersten Konturpunkts P
A
LEN: Abstand des Hilfspunkts P
H
zum ersten
Konturpunkt P
A
Radiuskorrektur G41/G42 für die Bearbeitung
R0=G40; RL=G41; RR=G42
NC-Beispielsätze
N70 G00 X+40 Y+10 G40 M3
P
S
ohne Radiuskorrektur anfahren
N80 APPR LT X+20 Y+20 Z-10 LEN15 G42 F100 P
A
mit Radiuskorr. G42, Abstand P
H
zu P
A
: LEN=15
N90 G01 X+35 Y+35 Endpunkt erstes Konturelement
N100 G01 ... Nächstes Konturelement
Anfahren auf einer Geraden senkrecht zum ersten
Konturpunkt:
APPR LN
Beliebige Bahnfunktion: Startpunkt P
S
anfahren
Dialog mit Taste
APPR/DEP und Softkey APPR LN eröffnen:
Koordinaten des ersten Konturpunkts P
A
Länge: Abstand des Hilfspunkts P
H
. LEN immer
positiv eingeben!
Radiuskorrektur
G41/G42 für die Bearbeitung
NC-Beispielsätze
N70 G00 X+40 Y+10 G40 M3 PS ohne Radiuskorrektur anfahren
N80 APPR LN X+10 Y+20 Z-10 LEN15 G24 F100 PA mit Radiuskorr. G42
N90 G01 X+20 Y+35
Endpunkt erstes Konturelement
N100 G01 ...
Nächstes Konturelement
