Werkzeugkorrektur 5.3
5
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
197
5.3 Werkzeugkorrektur
Einführung
Die TNC korrigiert die Werkzeugbahn um den Korrekturwert für
Werkzeuglänge in der Spindelachse und um den Werkzeugradius in
der Bearbeitungsebene.
Wenn Sie das Bearbeitungsprogramm direkt an der TNC erstellen,
ist die Werkzeugradiuskorrektur nur in der Bearbeitungsebene
wirksam.
Die TNC berücksichtigt dabei bis zu fünf Achsen incl. der
Drehachsen.

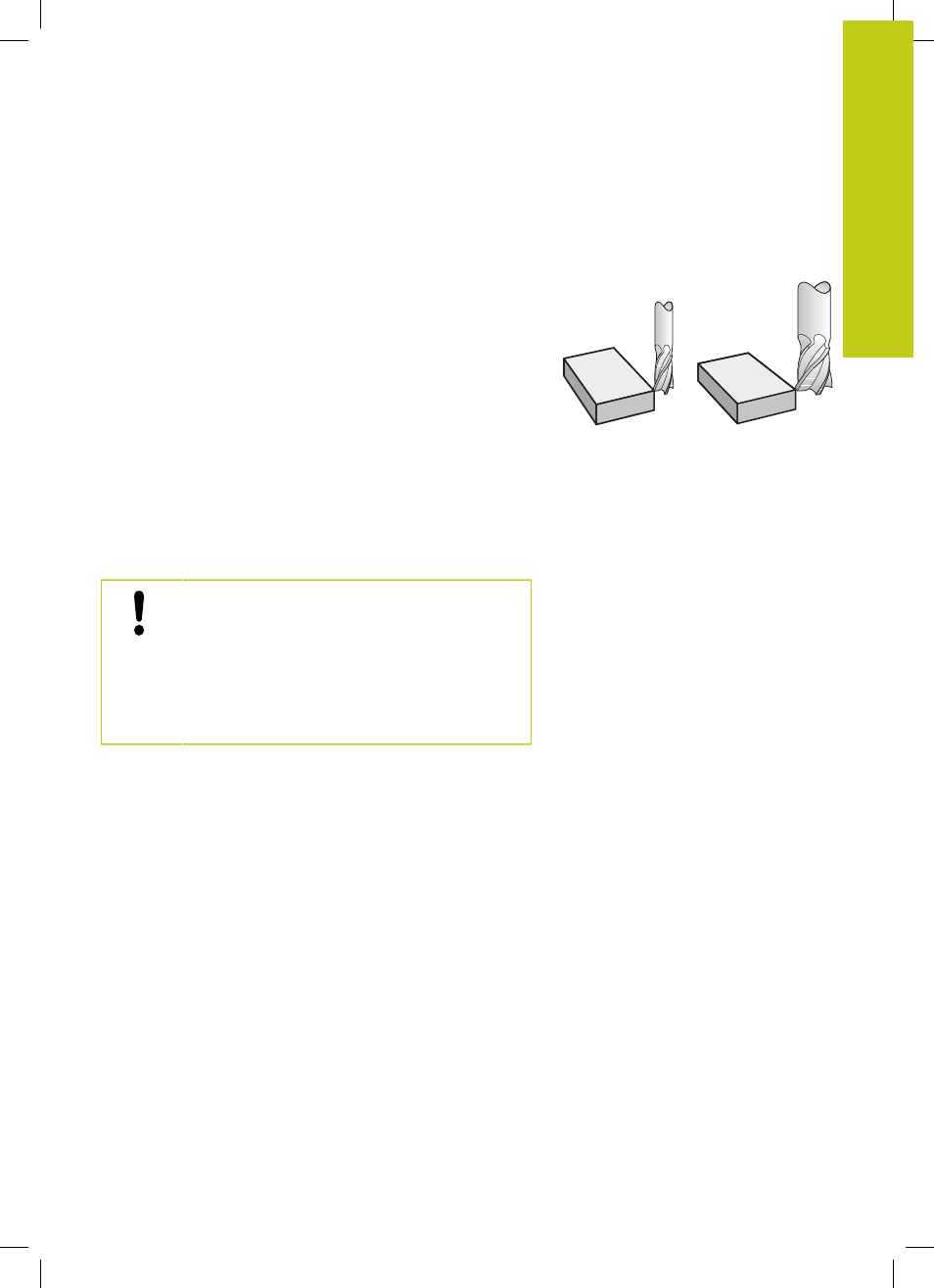

Werkzeuglängenkorrektur
Die Werkzeugkorrektur für die Länge wirkt, sobald Sie ein
Werkzeug aufrufen. Sie wird aufgehoben, sobald ein Werkzeug mit
der Länge L=0 (z. B.
T 0) aufgerufen wird.
Achtung Kollisionsgefahr!
Wenn Sie eine Längenkorrektur mit positivem Wert
mit
T 0 aufheben, verringert sich der Abstand vom
Werkzeug zu Werkstück.
Nach einem Werkzeugaufruf
T ändert sich der
programmierte Weg des Werkzeugs in der
Spindelachse um die Längendifferenz zwischen altem
und neuem Werkzeug.
Bei der Längenkorrektur werden Delta-Werte sowohl aus dem T-
Satz als auch aus der Werkzeugtabelle berücksichtigt.
Korrekturwert =
L + DL
T-Satz
+
DL
TAB
mit
L:
Werkzeuglänge
L aus G99-Satz oder
Werkzeugtabelle
DL
T-Satz
: Aufmaß
DL für Länge aus T-Satz
DL
TAB
: Aufmaß
DL für Länge aus der Werkzeugtabelle
