Programmieren: Konturen programmieren
6.5 Bahnbewegungen – Polarkoordinaten
6
232
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015

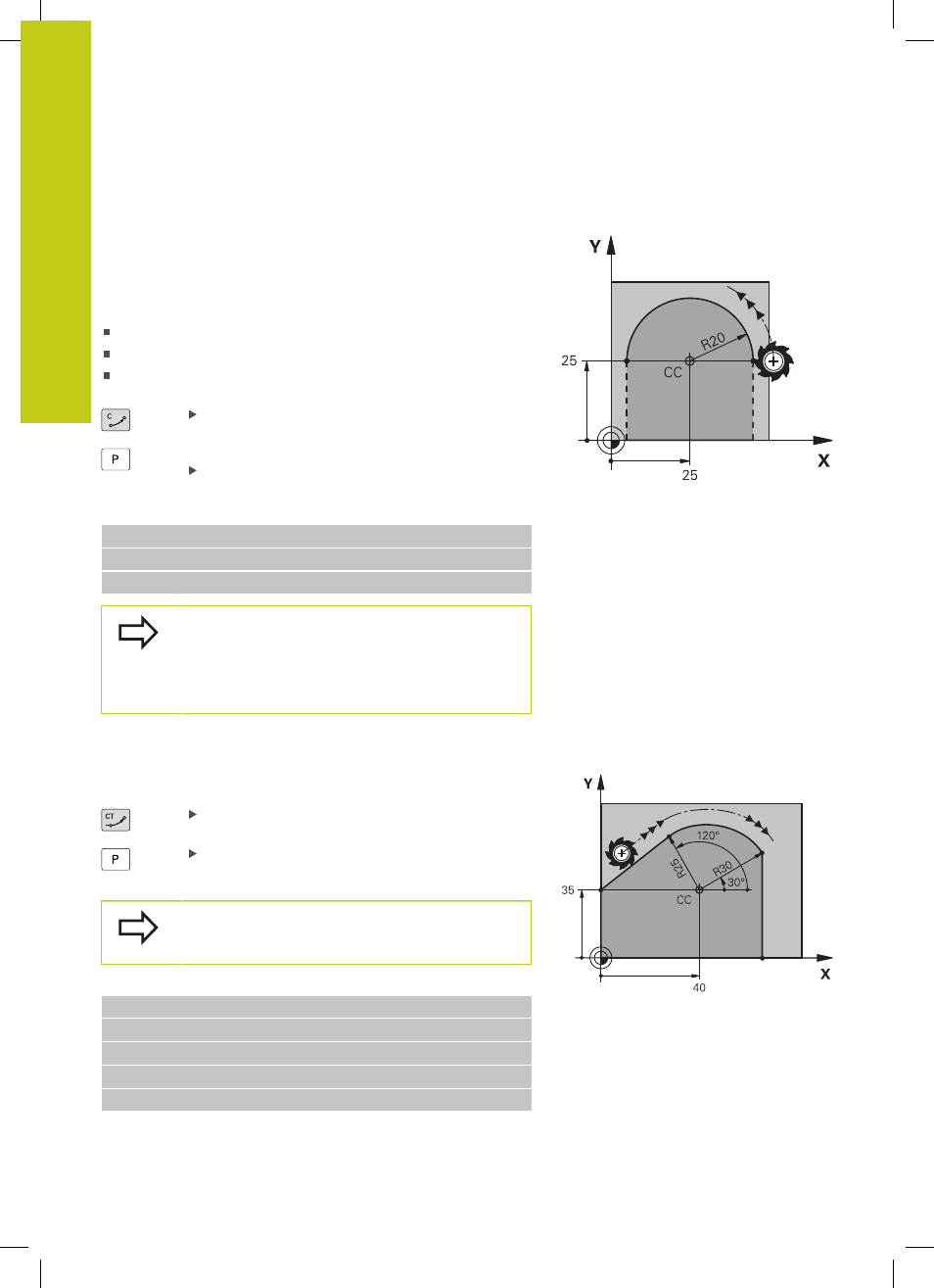

Kreisbahn G12/G13/G15 um Pol I, J
Der Polarkoordinaten-Radius
R ist gleichzeitig Radius des
Kreisbogens.
R ist durch den Abstand des Startpunkts zum Pol I,
J festgelegt. Die zuletzt programmierte Werkzeugposition vor der
Kreisbahn ist der Startpunkt der Kreisbahn.
Drehsinn
Im Uhrzeigersinn:
G12
Im Gegen-Uhrzeigersinn:
G13
Ohne Drehrichtungs-Angabe:
G15. Die TNC fährt die Kreisbahn
mit der zuletzt programmierten Drehrichtung
Polarkoordinaten-Winkel H: Winkelposition des
Kreisbahn-Endpunkts zwischen –99999,9999° und
+99999,9999°
Drehsinn DR
NC-Beispielsätze
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
Bei inkrementalen Eingaben müssen Sie DR und PA
mit gleichem Vorzeichen eingeben.
Beachten Sie dieses Verhalten, wenn Sie Programme
von älteren Steuerungen importieren. Passen Sie die
Programme gegebenenfalls an.
Kreisbahn G16 mit tangentialem Anschluss
Das Werkzeug fährt auf einer Kreisbahn, die tangential an ein
vorangegangenes Konturelement anschließt.
Polarkoordinaten-Radius R: Abstand des
Kreisbahn-Endpunkts zum Pol
I, J
Polarkoordinaten-Winkel H: Winkelposition des
Kreisbahn-Endpunkts
Der Pol ist nicht Mittelpunkt des Konturkreises!
NC-Beispielsätze
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
