16.1 Grafiken (Option #20)
16
510
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015

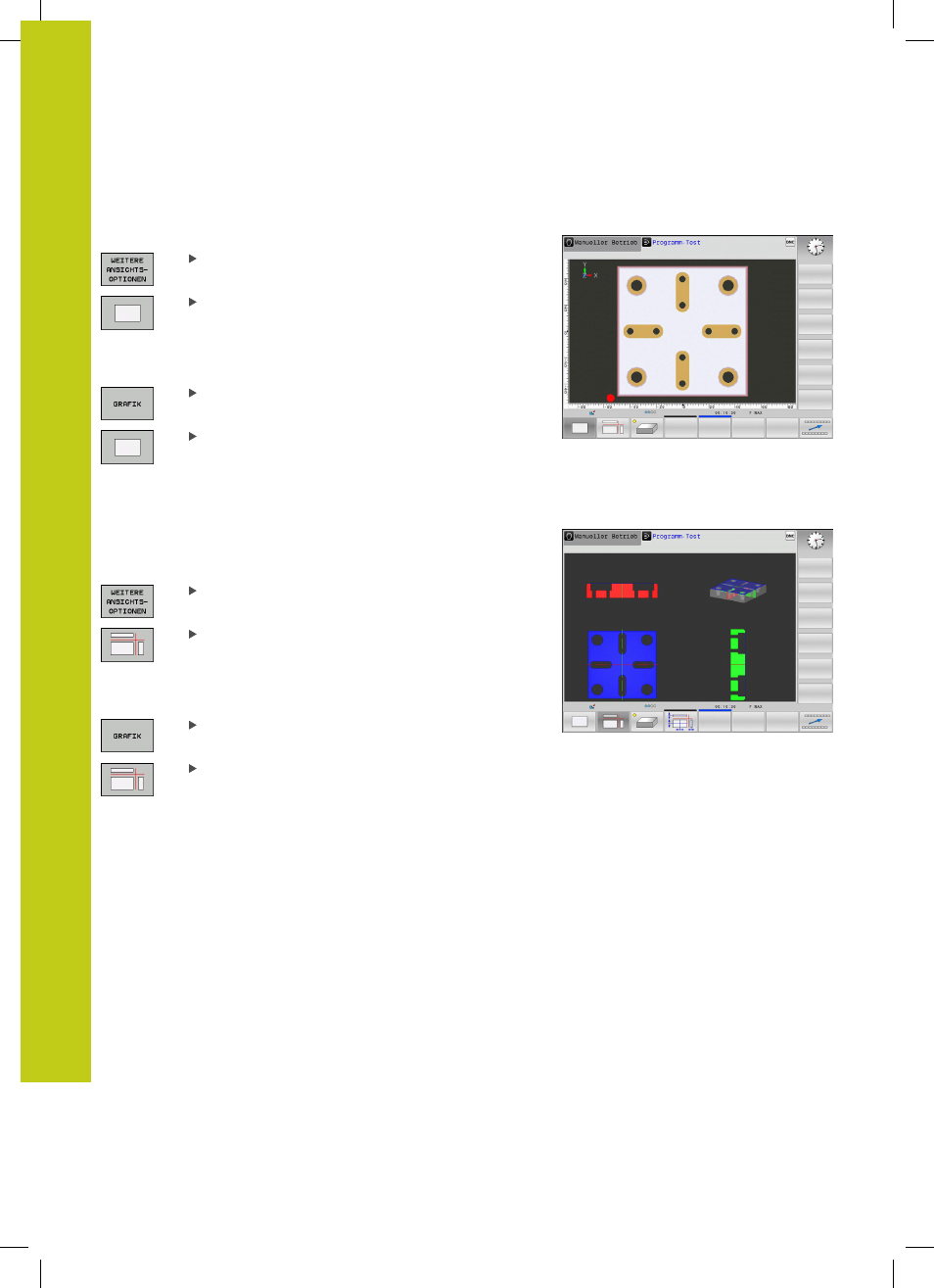

Draufsicht
Draufsicht in der Betriebsart
Programm-Test wählen:
Softkey
WEITERE ANSICHTSOPTIONEN drücken
Softkey Draufsicht drücken
Draufsicht in den Betriebsarten
Programmlauf Einzelsatz und
Programmlauf Satzfolge wählen:
Softkey
GRAFIK drücken
Softkey Draufsicht drücken
Darstellung in 3 Ebenen
Die Darstellung zeigt drei Schnittebenen und ein 3D-Modell, ähnlich
einer technischen Zeichnung.
Darstellung in 3 Ebenen in der Betriebsart
Programm-Test wählen:
Softkey
WEITERE ANSICHTSOPTIONEN drücken
Softkey Darstellung in 3 Ebenen drücken
Darstellung in 3 Ebenen in den Betriebsarten
Programmlauf
Einzelsatz und Programmlauf Satzfolge wählen:
Softkey
WEITERE ANSICHTSOPTIONEN drücken
Softkey Darstellung in 3 Ebenen drücken
