Programmieren: Q-Parameter
9.9 Formel direkt eingeben
9
324
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
9.9 Formel direkt eingeben
Formel eingeben
Über Softkeys können Sie mathematische Formeln, die mehrere
Rechenoperationen beinhalten, direkt ins Bearbeitungsprogramm
eingeben.
Die mathematischen Verknüpfungsfunktionen erscheinen mit
Druck auf den Softkey
FORMEL. Die TNC zeigt folgende Softkeys in
mehreren Leisten:

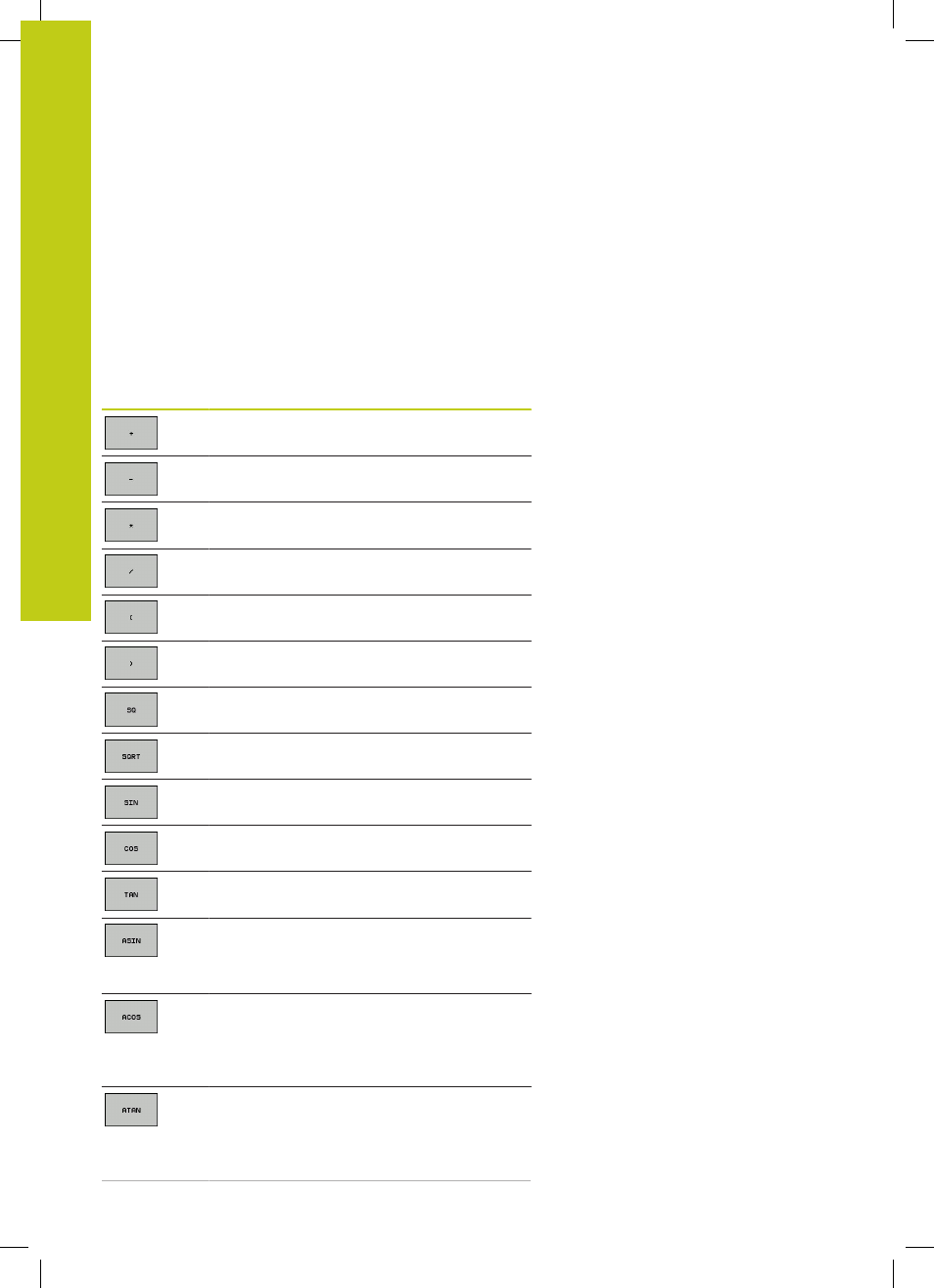

Softkey Verknüpfungsfunktion
Addition
z. B.
Q10 = Q1 + Q5
Subtraktion
z. B.
Q25 = Q7 – Q108
Multiplikation
z. B.
Q12 = 5 * Q5
Division
z. B. Q25 = Q1 / Q2
Klammer auf
z. B. Q12 = Q1 * (Q2 + Q3)
Klammer zu
z. B.
Q12 = Q1 * (Q2 + Q3)
Wert quadrieren (engl. square)
z. B.
Q15 = SQ 5
Wurzel ziehen (engl. square root)
z. B.
Q22 = SQRT 25
Sinus eines Winkels
z. B.
Q44 = SIN 45
Cosinus eines Winkels
z. B.
Q45 = COS 45
Tangens eines Winkels
z. B.
Q46 = TAN 45
Arcus-Sinus
Umkehrfunktion des Sinus; Winkel bestimmen
aus dem Verhältnis Gegenkathete/Hypotenuse
z. B.
Q10 = ASIN 0,75
Arcus-Cosinus
Umkehrfunktion des Cosinus; Winkel
bestimmen aus dem Verhältnis Ankathete/
Hypotenuse
z. B.
Q11 = ACOS Q40
Arcus-Tangens
Umkehrfunktion des Tangens; Winkel
bestimmen aus dem Verhältnis Gegenkathete/
Ankathete
z. B.
Q12 = ATAN Q50
