Erste Schritte mit der TNC 620
1.3
Das erste Teil programmieren
1
54
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015

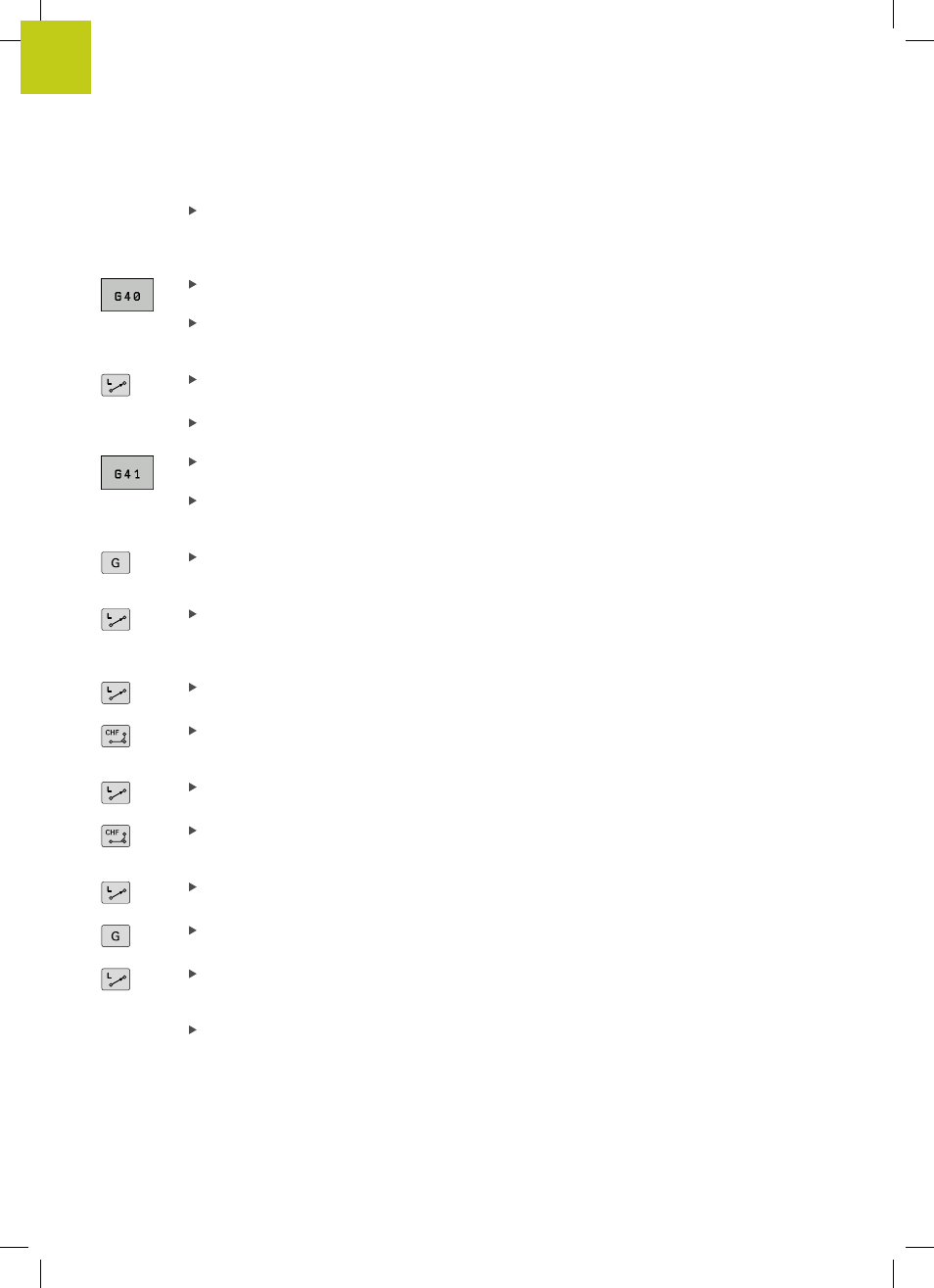

Werkzeug auf Tiefe fahren: Drücken Sie die orange
Achstaste
Z, und geben Sie den Wert für die
anzufahrende Position ein, z. B. -5. Mit Taste
ENT
bestätigen
Keine Radiuskorrektur aktivieren: Softkey
G40
drücken
Zusatz-Funktion M? Spindel und Kühlmittel
einschalten, z. B.
M13, mit Taste END bestätigen:
Die TNC speichert den eingegebenen Verfahrsatz
Drücken Sie die Taste
L zum eröffnen eines
Programmsatzes für eine Geradenbewegung
Koordinaten des Konturstartpunktes
1
in X und Y
angeben, z. B. 5/5, mit Taste
ENT bestätigen
Radiuskorrektur links der Bahn aktivieren: Softkey
G41 drücken
Vorschub F=? Bearbeitungsvorschub eingeben,
z. B. 700 mm/min, mit Taste
END Eingaben
speichern
26 eingeben, um Kontur anzufahren: Rundungs-
Radius? des Einfahrkreises definieren, mit Taste
END Eingaben speichern
Kontur bearbeiten, Konturpunkt
2
anfahren:
Es genügt die Eingabe der sich ändernden
Informationen, also lediglich Y-Koordinate 95
eingeben und mit Taste
END Eingaben speichern
Konturpunkt
3
anfahren: X-Koordinate 95 eingeben
und mit Taste
END Eingaben speichern
Fase
G24 am Konturpunkt
3
definieren:
Fasen-
Abschnitt? 10 mm eingeben, mit Taste END
speichern
Konturpunkt
4
anfahren: Y-Koordinate 5 eingeben
und mit Taste
END Eingaben speichern
Fase
G24 am Konturpunkt
4
definieren:
Fasen-
Abschnitt? 20 mm eingeben, mit Taste END
speichern
Konturpunkt
1
anfahren: X-Koordinate 5 eingeben
und mit Taste
END Eingaben speichern
27 eingeben, um Kontur zu verlassen: Rundungs-
Radius? des Ausfahrkreises definieren
Kontur verlassen: Koordinaten außerhalb des
Werkstücks in X und Y angeben, z. B. -20/-20, mit
Taste
ENT bestätigen
Keine Radiuskorrektur aktivieren: Softkey
G40
drücken
