Die PLANE-Funktion: Schwenken der Bearbeitungsebene
(Option #8)
12.2
12
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
411
Wenn Sie die
PLANE-Funktion in Verbindung mit
STAY verwenden, dann müssen Sie die Drehachsen
in einem separaten Positioniersatz nach der
PLANE-
Funktion einschwenken.

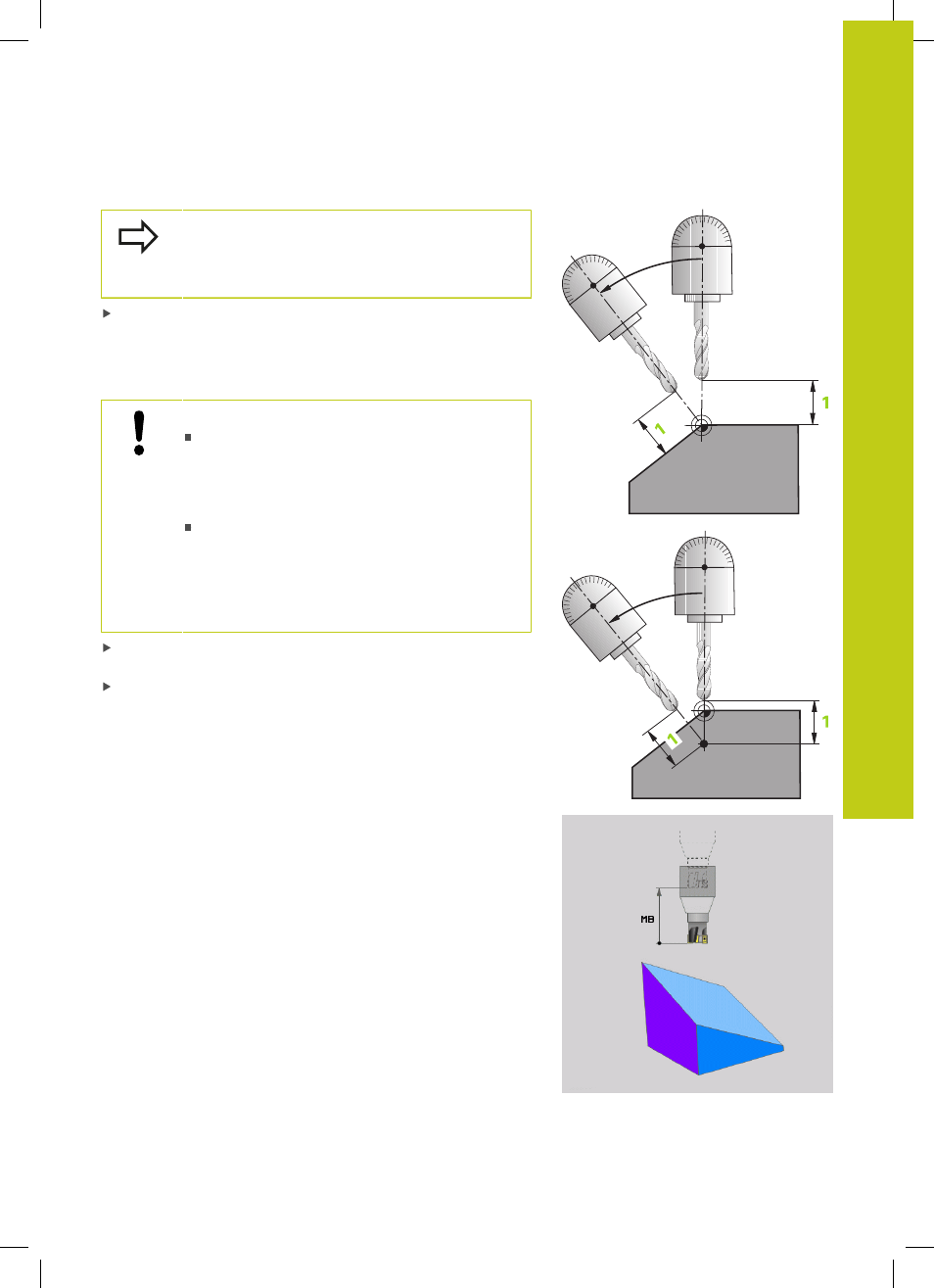

Abstand Drehpunkt von WZ-Spitze (inkremental): Die TNC
schwenkt das Werkzeug (den Tisch) um die Werkzeugspitze
ein. Über den Parameter
ABST verlagern Sie den Drehpunkt der
Einschwenkbewegung bezogen auf die aktuelle Position der
Werkzeugspitze.
Beachten Sie!
Wenn das Werkzeug vor dem Einschwenken
auf dem angegebenen Abstand zum Werkstück
steht, dann steht das Werkzeug auch nach dem
Einschwenken relativ gesehen auf der gleichen
Position (siehe Bild rechts Mitte,
1 = ABST)
Wenn das Werkzeug vor dem Einschwenken
nicht auf dem angegebenen Abstand zum
Werkstück steht, dann steht das Werkzeug nach
dem Einschwenken relativ gesehen versetzt zur
ursprünglichen Position (siehe Bild rechts unten,
1
= ABST)
Vorschub? F=: Bahngeschwindigkeit, mit der das Werkzeug
einschwenken soll
Rückzugslänge in der WZ-Achse?: Rückzugsweg MB,
wirkt inkremental von der aktuellen Werkzeugposition in
der aktiven Werkzeugachsrichtung, den die TNC
vor dem
Einschwenkvorgang anfährt.
MB MAX fährt das Werkzeug bis
kurz vor den Software-Endschalter
