Programmieren: Programmierhilfen
4.6 Schnittdatenrechner
4
146
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015

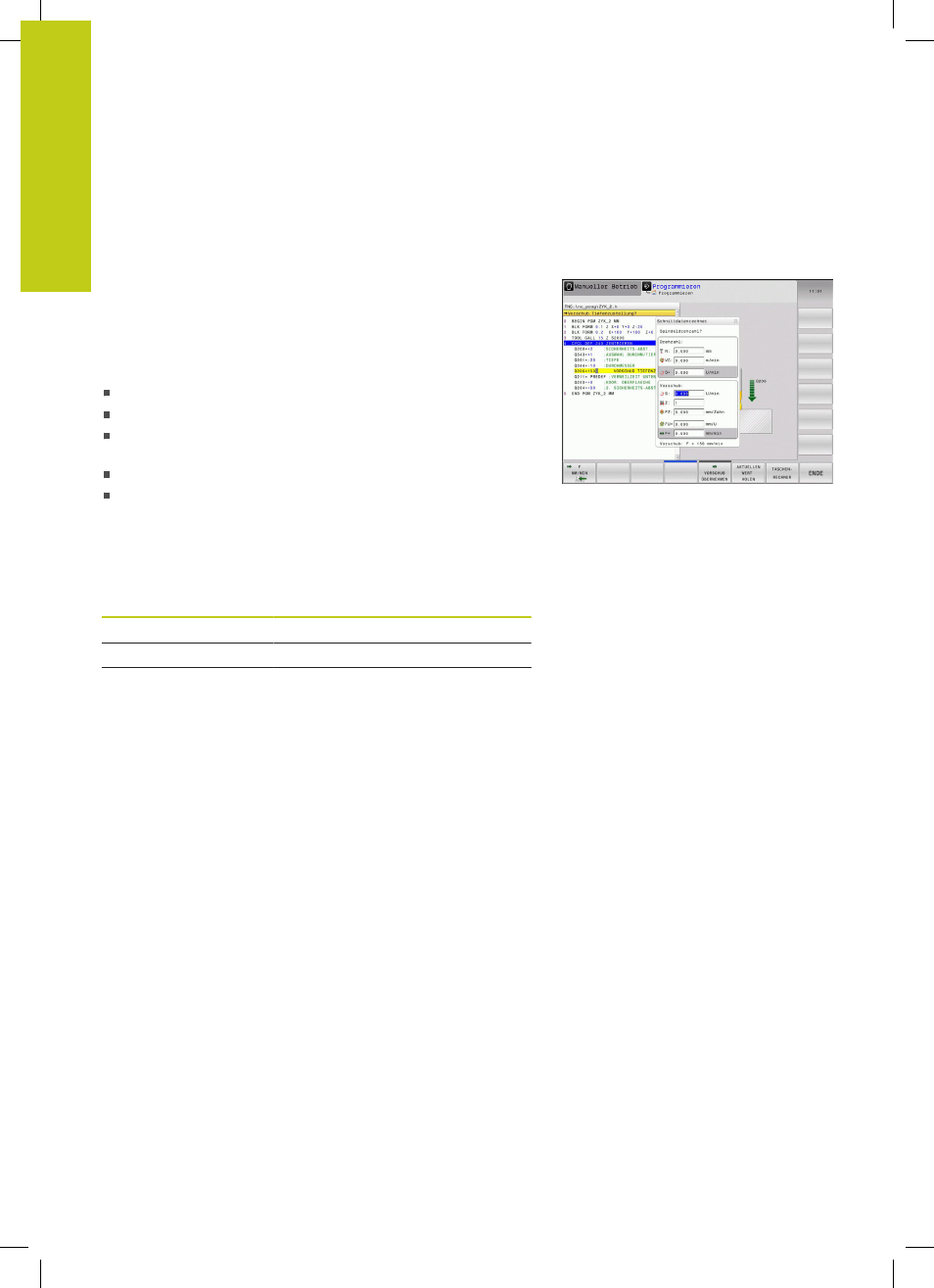

4.6 Schnittdatenrechner
Anwendung
Mit dem Schnittdatenrechner können Sie die Spindeldrehzahl
und den Vorschub für einen Bearbeitungsprozess berechnen. Die
berechneten Werte können Sie dann im NC-Programm in einen
geöffneten Vorschub- oder Drehzahl-Dialog übernehmen.
Um den Schnittdatenrechner zu öffnen, drücken Sie den Softkey
SCHNITTDATENRECHNER. Die TNC zeigt den Softkey an, wenn Sie:
den Taschenrechner öffnen (Taste
CALC)
das Dialogfeld für die Drehzahleingabe im T-Satz öffnen
das Dialogfeld zur Vorschubeingabe in Verfahrsätzen oder Zyklen
öffnen
einen Vorschub im Manuellen Betrieb eingeben (Softkey F)
eine Spindeldrehzahl im Manuellen Betrieb eingeben (Softkey S)
Abhängig davon, ob Sie eine Drehzahl oder einen Vorschub
berechnen, wird der Schnittdatenrechner mit unterschiedlichen
Eingabefeldern angezeigt:
Fenster zur Drehzahlberechnung:
Kennbuchstabe Bedeutung
R: Werkzeugradius (mm)
VC: Schnittgeschwindigkeit (m/min)
S= Ergebnis für Spindeldrehzahl (U/min)
