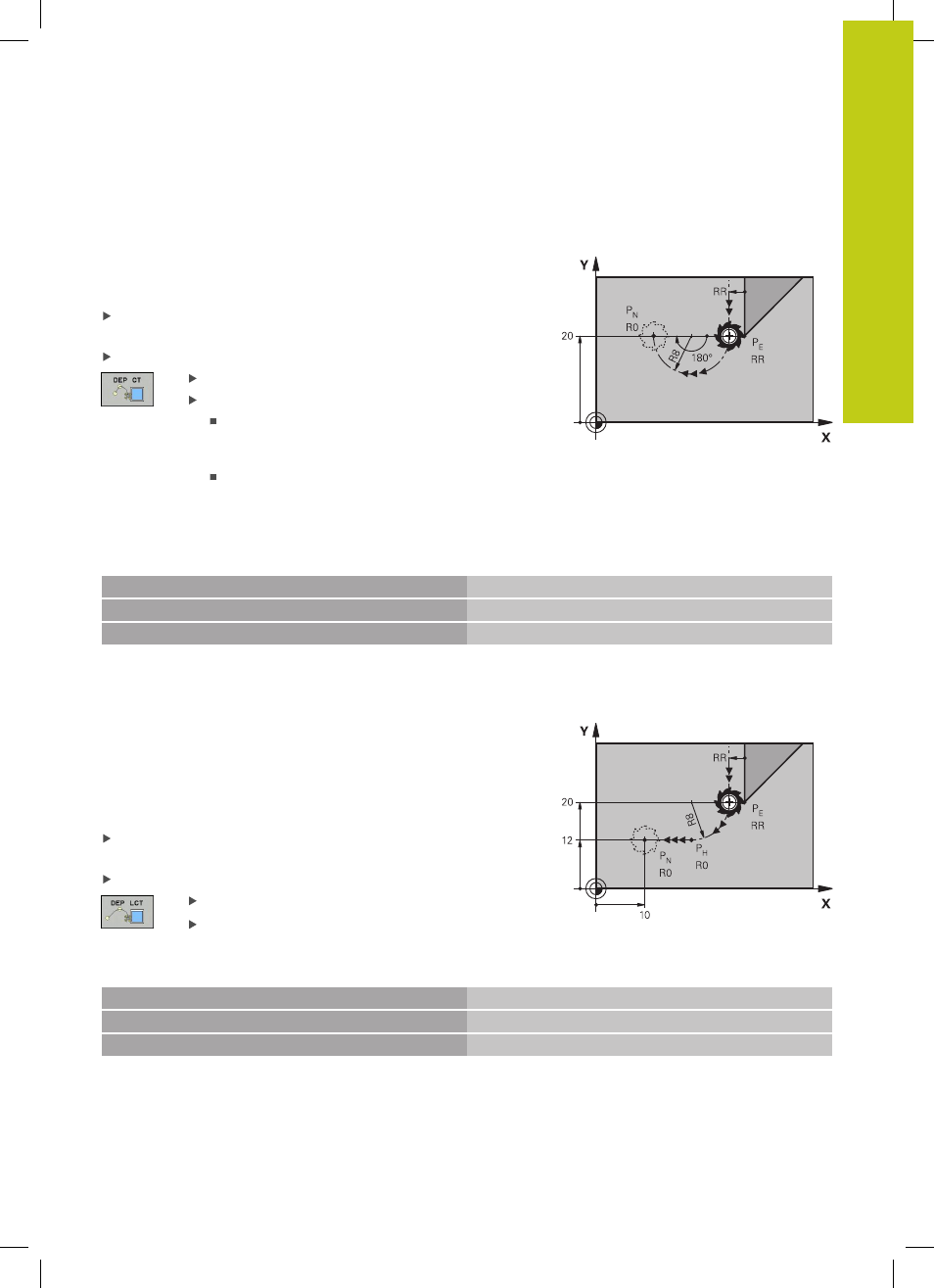

Wegfahren auf einer Kreisbahn mit tangentialem
Anschluss:
DEP CT
Die TNC fährt das Werkzeug auf einer Kreisbahn vom letzten
Konturpunkt P
E
zum Endpunkt P
N
. Die Kreisbahn schließt tangential
an das letzte Konturelement an.
Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
Dialog mit Taste
APPR/DEP und Softkey DEP CT eröffnen:
Mittelpunktswinkel
CCA der Kreisbahn
Radius R der Kreisbahn
Das Werkzeug soll zu der Seite das Werkstück
verlassen, die durch die Radiuskorrektur
festgelegt ist: R positiv eingeben.
Das Werkzeug soll zu der entgegengesetzten
Seite das Werkstück verlassen, die durch
die Radiuskorrektur festgelegt ist: R negativ
eingeben.
R0=G40; RL=G41; RR=G42
NC-Beispielsätze
N20 G01 Y+20 G42 F100 Letztes Konturelement: PE mit Radiuskorrektur
N30 DEP CT CCA 180 R+8 F100
Mittelpunktswinkel=180°, Kreisbahn-Radius=8 mm
N40 G00 Z+100 M2
Z freifahren, Rücksprung, Programm-Ende
Wegfahren auf einer Kreisbahn mit tangentialem
Anschluss an Kontur und Geradenstück: DEP LCT
Die TNC fährt das Werkzeug auf einer Kreisbahn vom letzten
Konturpunkt P
E
auf einen Hilfspunkt P
H
. Von dort fährt es auf
einer Geraden zum Endpunkt P
N
. Das letzte Konturelement und
die Gerade von P
H
– P
N
haben mit der Kreisbahn tangentiale
Übergänge. Damit ist die Kreisbahn durch den Radius R eindeutig
festgelegt.
Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
Dialog mit Taste APPR/DEP und Softkey DEP LCT eröffnen:
Koordinaten des Endpunkts P
N
eingeben
Radius R der Kreisbahn. R positiv eingeben
R0=G40; RL=G41; RR=G42
NC-Beispielsätze
N20 G01 Y+20 G42 F100
Letztes Konturelement: PE mit Radiuskorrektur
N30 DEP LCT X+10 Y+12 R+8 F100
Koordinaten PN, Kreisbahn-Radius=8 mm
N40 G00 Z+100 M2
Z freifahren, Rücksprung, Programm-Ende
