Das erste Teil programmieren

1.3

1

TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015

53

Eine einfache Kontur programmieren

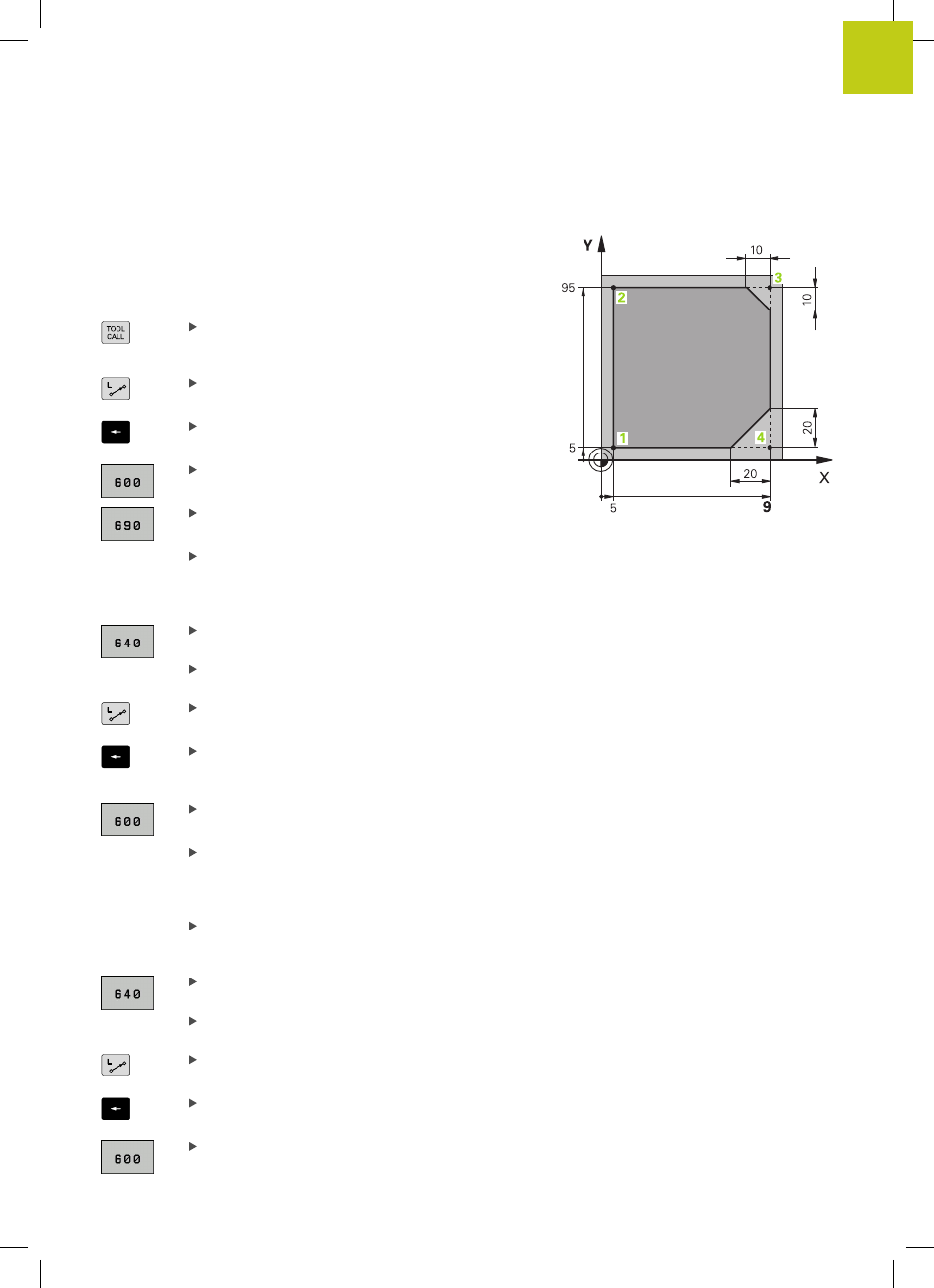

Die im Bild rechts dargestellte Kontur soll auf Tiefe 5 mm einmal
umfräst werden. Die Rohteildefinition haben Sie bereits erstellt.
Nachdem Sie über eine Funktionstaste einen Dialog eröffnet
haben, geben Sie alle von der TNC in der Kopfzeile des Bildschirms
abgefragten Daten ein.

Werkzeug aufrufen: Geben Sie die Werkzeugdaten
ein. Bestätigen Sie die Eingabe jeweils mit der
Taste

ENT, Werkzeugachse G17 nicht vergessen

Drücken Sie die Taste

L zum Eröffnen eines

Programmsatzes für eine Geradenbewegung

Wechseln Sie mit der Pfeil-Taste nach links in den
Eingabebereich für die G-Funktionen

Wählen Sie den Softkey

G00 für eine

Verfahrbewegung im Eilgang

Wählen Sie den Softkey

G90 für absolute

Maßangaben

Werkzeug freifahren: Drücken Sie die orange
Achstaste

Z, und geben Sie den Wert für die

anzufahrende Position ein, z. B. 250. Mit Taste
ENT bestätigen
Keine Radiuskorrektur aktivieren: Softkey

G40

drücken
Zusatz-Funktion M? mit Taste END bestätigen: Die
TNC speichert den eingegebenen Verfahrsatz

Drücken Sie die Taste

L zum Eröffnen eines

Programmsatzes für eine Geradenbewegung

Wechseln Sie mit der Pfeil-Taste nach links in den
Eingabebereich für die G-Funktionen

Wählen Sie den Softkey

G00 für eine

Verfahrbewegung im Eilgang

Werkzeug in der Bearbeitungsebene
vorpositionieren: Drücken Sie die orange
Achstaste

X, und geben Sie den Wert für die

anzufahrende Position ein, z. B. -20

Drücken Sie die orange Achstaste

Y, und geben

Sie den Wert für die anzufahrende Position ein,
z. B. -20. Mit Taste ENT bestätigen

Keine Radiuskorrektur aktivieren: Softkey

G40

drücken
Zusatz-Funktion M? mit Taste END bestätigen: Die
TNC speichert den eingegebenen Verfahrsatz

Drücken Sie die Taste

L zum Eröffnen eines

Programmsatzes für eine Geradenbewegung

Wechseln Sie mit der Pfeil-Taste nach links in den
Eingabebereich für die G-Funktionen

Wählen Sie den Softkey

G00 für eine

Verfahrbewegung im Eilgang
