Handbetrieb und Einrichten
14.10 Bezugspunkt-Setzen mit 3D-Tastsystem (Option #17)
14
482
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
14.10 Bezugspunkt-Setzen mit 3D-
Tastsystem (Option #17)
Übersicht
Die Funktionen zum Bezugspunkt-Setzen am ausgerichteten
Werkstück wählen Sie mit folgenden Softkeys:
Softkey Funktion Seite
Bezugspunkt-Setzen in einer
beliebigen Achse mit 482
Ecke als Bezugspunkt setzen 483
Kreismittelpunkt als Bezugspunkt
setzen 484
Mittelachse als Bezugspunkt
Mittelachse als Bezugspunkt setzen
486

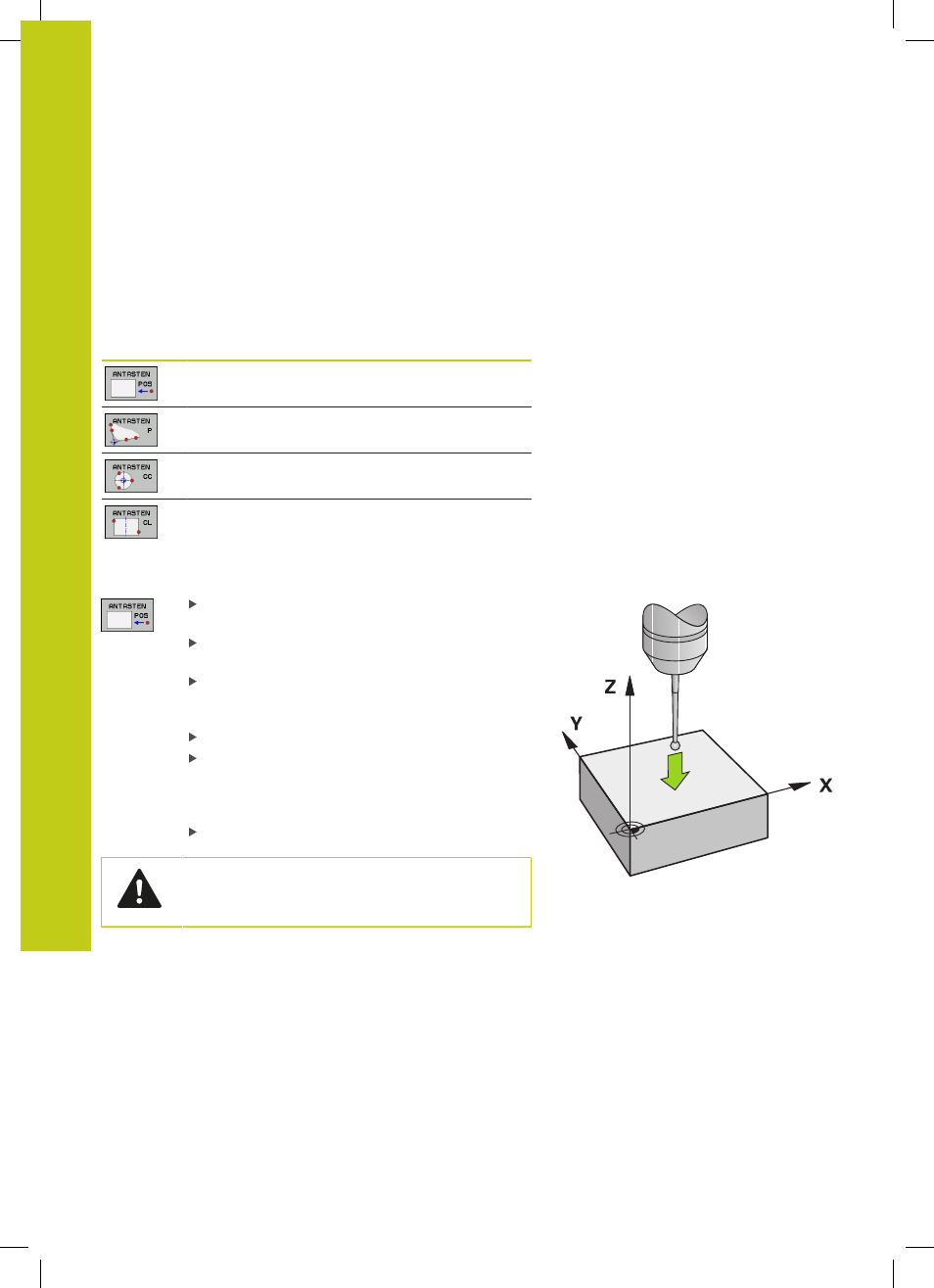

Bezugspunkt-Setzen in einer beliebigen Achse
Antastfunktion wählen: Softkey ANTASTEN POS
drücken
Tastsystem in die Nähe des Antastpunkts
positionieren
Antastrichtung und gleichzeitig Achse wählen,
für die der Bezugspunkt gesetzt wird, z. B. Z in
Richtung Z– antasten: Über Softkey wählen
Antasten: Externe START-Taste drücken
Bezugspunkt: Soll-Koordinate eingeben, mit
Softkey
BEZUGSP. SETZEN übernehmen, siehe
"Messwerte aus den Tastsystem-Zyklen in eine
Nullpunkt-Tabelle schreiben", Seite 469
Antast-Funktion beenden: Softkey
END drücken
HEIDENHAIN übernimmt die Gewährleistung für
die Funktion der Antastzyklen nur dann, wenn
HEIDENHAIN-Tastsysteme eingesetzt werden.
