Handbetrieb und Einrichten
14.8 3D-Tastsystem kalibrieren (Option #17)
14
472
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015

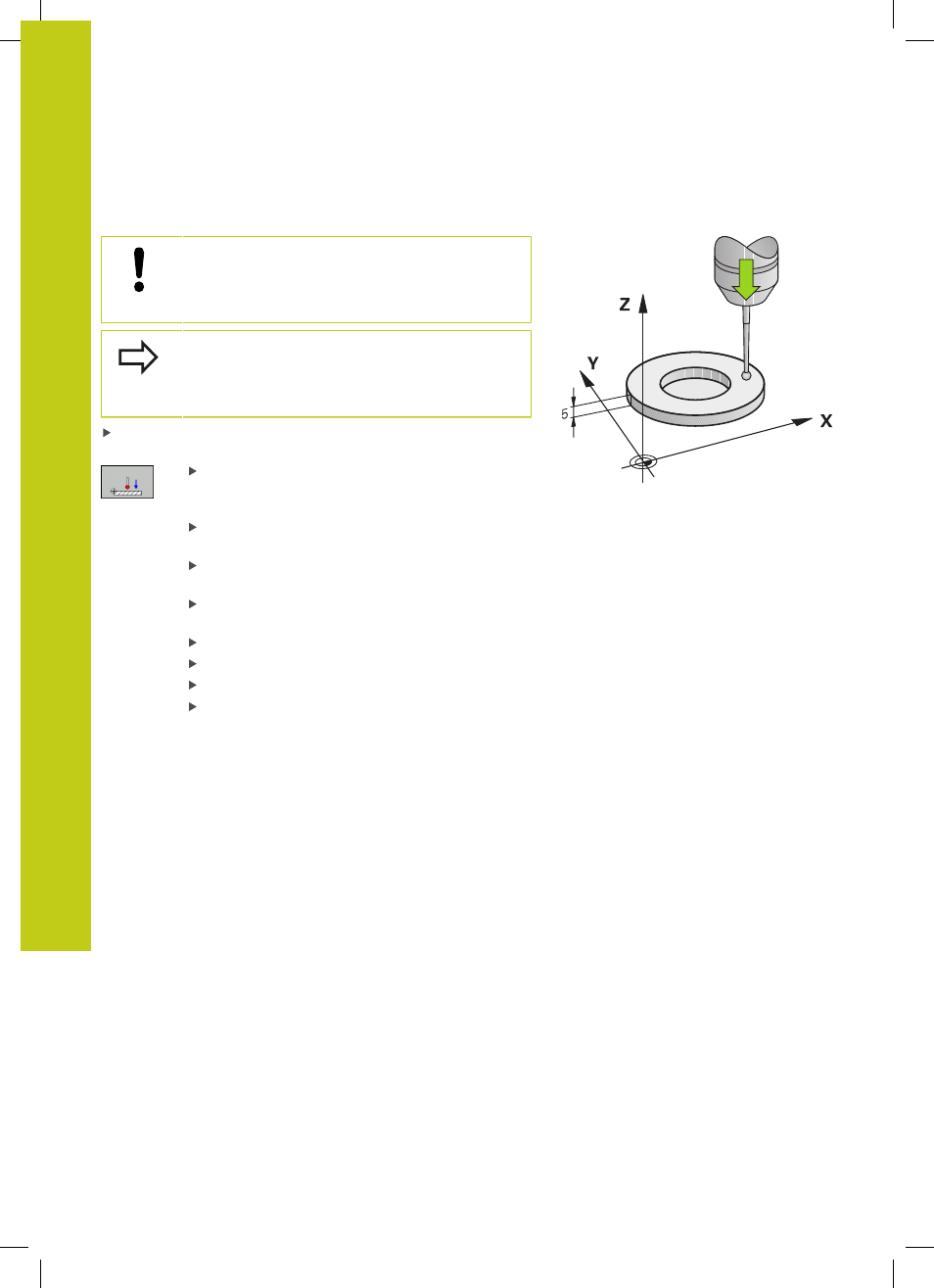

Kalibrieren der wirksamen Länge
HEIDENHAIN übernimmt die Gewährleistung für
die Funktion der Antastzyklen nur dann, wenn
HEIDENHAIN-Tastsysteme eingesetzt werden.
Die wirksame Länge des Tastsystems bezieht sich
immer auf den Werkzeug-Bezugspunkt. In der
Regel legt der Maschinenhersteller den Werkzeug-
Bezugspunkt auf die Spindelnase.
Bezugspunkt in der Spindelachse so setzen, dass für den
Maschinentisch gilt: Z=0.
Kalibrierfunktion für die Tastsystem-Länge wählen:
Softkey
KAL. L drücken. Die TNC zeigt die
aktuellen Kalibrierdaten.
Bezug für Länge: Höhe des Einstellrings im
Menüfenster eingeben
Tastsystem dicht über die Oberfläche des
Einstellrings fahren
Wenn nötig, Verfahrrichtung über Softkey oder
Pfeiltasten ändern
Oberfläche antasten: Externe START-Taste drücken
Ergebnisse überprüfen
Softkey
OK drücken um die Werte zu übernehmen
Softkey
ABBRUCH drücken um die Kalibrierfunktion
zu beenden. Die TNC protokolliert den
Kalibriervorgang in der Datei TCHPRMAN.html.
