Programmieren: Konturen programmieren
6.3 Kontur anfahren und verlassen
6
208
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014

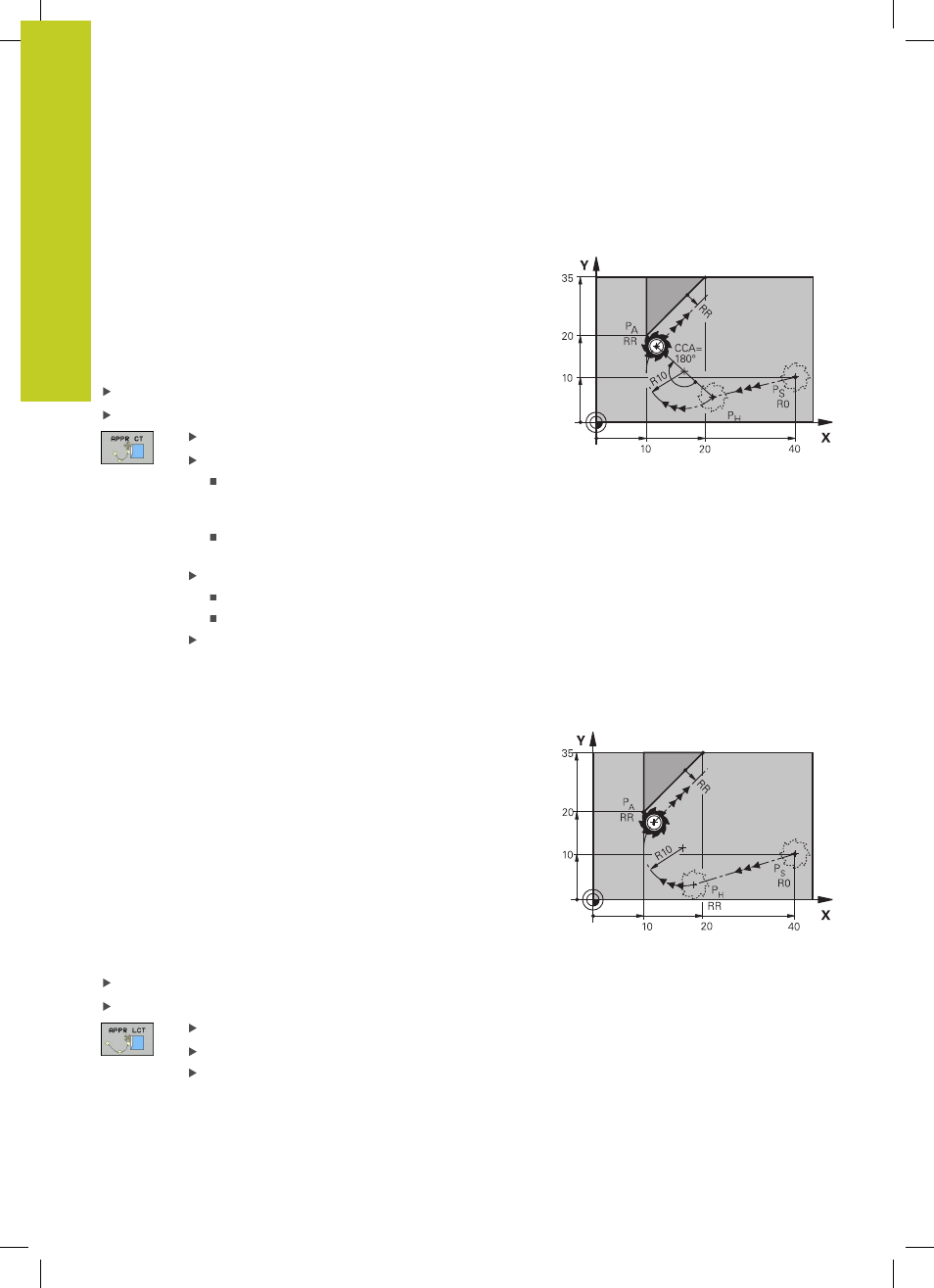

Anfahren auf einer Kreisbahn mit tangentialem
Anschluss:
APPR CT
Die TNC fährt das Werkzeug auf einer Geraden vom Startpunkt
P
S
auf einen Hilfspunkt P
H
. Von dort fährt es auf einer Kreisbahn,
die tangential in das erste Konturelement übergeht, den ersten
Konturpunkt PA an.
Die Kreisbahn von P
H
nach P
A
ist festgelegt durch den Radius R
und den Mittelpunktswinkel CCA. Der Drehsinn der Kreisbahn ist
durch den Verlauf des ersten Konturelements gegeben.
Beliebige Bahnfunktion: Startpunkt P
S
anfahren
Dialog mit Taste APPR/DEP und Softkey APPR CT eröffnen:
Koordinaten des ersten Konturpunkts P
A
Radius R der Kreisbahn
Anfahren auf der Seite des Werkstücks, die
durch die Radiuskorrektur definiert ist: R positiv
eingeben.
Von der Werkstück-Seite aus anfahren: R
negativ eingeben.
Mittelpunktswinkel CCA der Kreisbahn
CCA nur positiv eingeben.
Maximaler Eingabewert 360°
Radiuskorrektur G41/G42 für die Bearbeitung
Anfahren auf einer Kreisbahn mit tangentialem
Anschluss an die Kontur und Geradenstück: APPR LCT
Die TNC fährt das Werkzeug auf einer Geraden vom Startpunkt P
S
auf einen Hilfspunkt P
H
. Von dort aus fährt es auf einer Kreisbahn
den ersten Konturpunkt P
A
an. Der im APPR-Satz programmierte
Vorschub ist wirksam für die gesamte Strecke, die die TNC im
Anfahrsatz verfährt (Strecke P
S
– P
A
).
Wenn Sie im Anfahrsatz alle drei Hauptachs-Koordinaten X, Y und
Z programmiert haben, dann fährt die TNC von der vor dem APPR-
Satz definierten Position in allen drei Achsen gleichzeitig auf den
Hilfspunkt PH und daran anschließend von P
H
nach P
A
nur in der
Bearbeitungsebene.
Die Kreisbahn schließt sowohl an die Gerade P
S
– P
H
als auch an
das erste Konturelement tangential an. Damit ist sie durch den
Radius R eindeutig festgelegt.
Beliebige Bahnfunktion: Startpunkt P
S
anfahren
Dialog mit Taste APPR/DEP und Softkey APPR LCT eröffnen:
Koordinaten des ersten Konturpunkts P
A
Radius R der Kreisbahn. R positiv angeben
Radiuskorrektur
G41/G42 für die Bearbeitung
