Programmieren: Drehbearbeitung
14.2 Basisfunktionen (Software-Option 50)
14
446
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014

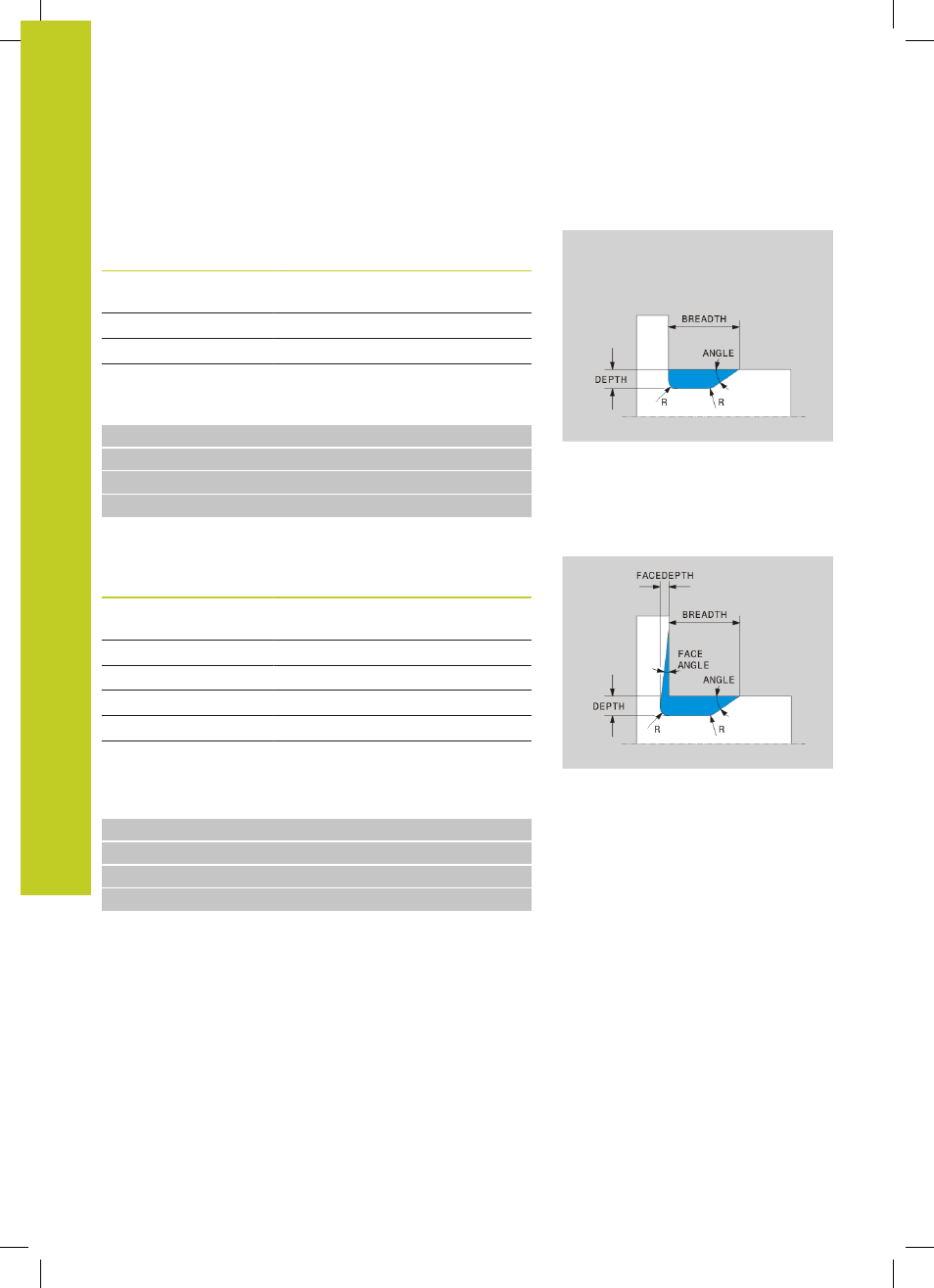

Freistich DIN 509 UDC TYPE _E
Eingabe-Elemente im Freistich DIN 509 UDC TYPE_E
Eingabe-Element Verwendung Eingabe
R Eckenradius beider
Innenecken
Optional
DEPTH Freistich-Tiefe Optional
BREADTH Freistich-Breite Optional
ANGLE Freistichwinkel Optional
Radialer Einstich: Tiefe=5, Breite=10, Pos.= Z-15
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC TYPE_E R1 DEPTH2 BREADTH15
N60 G01 X+60
Freistich DIN 509 UDC TYPE_F
Eingabe-Elemente im Freistich DIN 509 UDC TYPE_F
Eingabe-Element Verwendung Eingabe
R Eckenradius beider
Innenecken
Optional
DEPTH Freistich-Tiefe Optional
BREADTH Freistich-Breite Optional
ANGLE Freistichwinkel Optional
FACEDEPTH Tiefe der Planfläche Optional
FACEANGLE Konturwinkel der
Planfläche
Optional
Freistich Form F: Tiefe = 2, Breite = 15, Tiefe Planfläche = 1
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC TYPE_F R1 DEPTH2 BREADTH15 FACEDEPTH1
N60 L X+60
