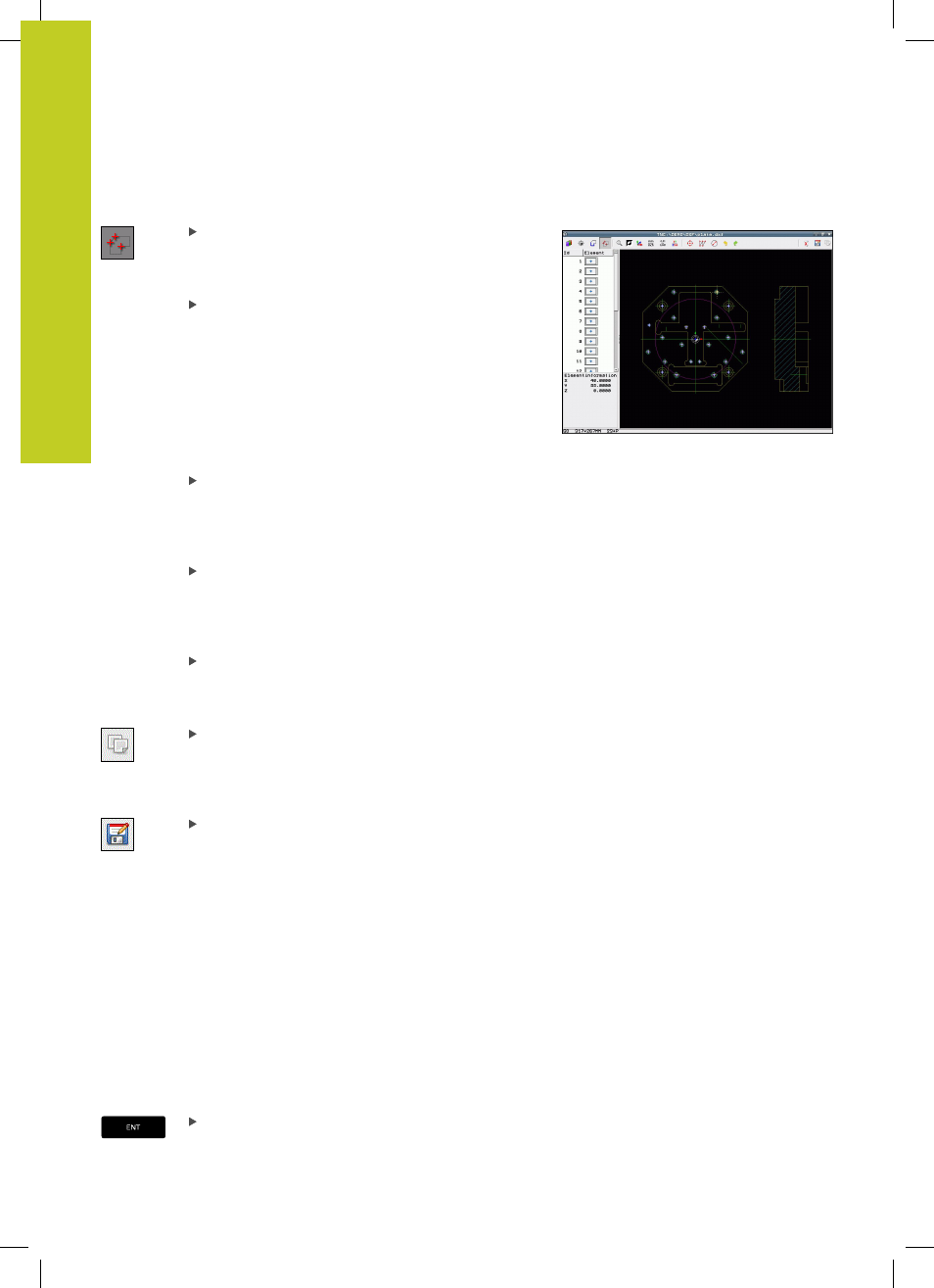

Einzelanwahl
Modus zum Selektieren von Bearbeitungsposition
wählen: Die TNC blendet die im linken Fenster
angezeigten Layer aus und das rechte Fenster ist
für die Positionsauswahl aktiv
Um eine Bearbeitungsposition zu wählen:
Mit der linken Maus-Taste das gewünschte
Element anklicken: Die TNC zeigt per Stern
wählbare Bearbeitungspositionen an, die auf dem
selektierten Element liegen. Einen der Sterne
anklicken: Die TNC übernimmt die gewählte
Position ins linke Fenster (anzeigen eines Punkt-
Symbols). Wenn Sie einen Kreis anklicken, dann
übernimmt die TNC den Kreismittelpunkt direkt als
Bearbeitungsposition
Bei Bedarf können Sie bereits selektierte
Elemente wieder deselektieren, indem Sie das
Element im rechten Fenster erneut anklicken,
jedoch zusätzlich die Taste
CTRL gedrückt halten
(innerhalb der Markierung anklicken)
Wenn Sie die Bearbeitungsposition durch
Schneiden zweier Elemente bestimmen wollen,
erstes Element mit der linken Maus-Taste
anklicken: Die TNC zeigt per Stern wählbare
Bearbeitungspositionen an
Mit der linken Maus-Taste das zweite Element
(Gerade, Vollkreis oder Kreisbogen) anklicken: Die
TNC übernimmt den Schnittpunkt der Elemente
ins linke Fenster (anzeigen eines Punkt-Symbols)
Gewählte Bearbeitungspositionen in den
Zwischenspeicher der TNC speichern, um diese
dann anschließend als Positioniersatz mit Zyklus-
Aufruf in einem Klartext-Dialog-Programm
einfügen zu können, oder
Gewählte Bearbeitungspositionen in eine
Punkte-Datei speichen: Die TNC zeigt ein
Überblendfenster, in dem Sie das Zielverzeichnis
und einen beliebigen Dateinamen eingeben
können. Grundeinstellung: Name der DXF-Datei.
Wenn der Name der DXF-Datei Umlaute oder
Leerstellen enthält, dann ersetzt die TNC diese
Zeichen durch einen Unterstrich. Alternativ
können Sie auch den Datei-Typ wählen: Punkte-
Tabelle (
.PNT), Mustergenerator-Tabelle (.HP)
oder Klartext-Dialog-Programm ( .H). Wenn Sie
die Bearbeitungspositionen in ein Klartext-Dialog-
Programm speichern, dann erzeugt die TNC
für jede Bearbeitungsposition einen separaten
Linearsatz mit Zyklusaufruf (
L X... Y... M99).
Dieses Programm können Sie auch auf alte TNC-
Steuerungen übertragenund dort abarbeiten.
Eingabe bestätigen: Die TNC speichert das Kontur-
Programm in dem Verzeichnis, in dem auch die
DXF-Datei gespeichert ist
