Die PLANE-Funktion: Schwenken der Bearbeitungsebene
(Software-Option 1)
12.2
12
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
387
12.2
Die PLANE-Funktion: Schwenken
der Bearbeitungsebene
(Software-Option 1)
Einführung
Die Funktionen zum Schwenken der
Bearbeitungsebene müssen von Ihrem
Maschinenhersteller freigegeben sein!
Die
PLANE-Funktion können Sie in vollem Umfang
nur an Maschinen einsetzen, die über mindestens
zwei Drehachsen (Tisch oder/und Kopf) verfügen.
Ausnahme: Die Funktion
PLANE AXIAL können Sie
auch dann verwenden, wenn an Ihrer Maschine nur
eine einzelne Drehachse vorhanden bzw. aktiv ist.
Mit der
PLANE-Funktion (engl. plane = Ebene) steht Ihnen
eine leistungsfähige Funktion zur Verfügung, mit der Sie auf
unterschiedliche Weisen geschwenkte Bearbeitungsebenen
definieren können.
Alle in der TNC verfügbaren
PLANE-Funktionen beschreiben die
gewünschte Bearbeitungsebene unabhängig von den Drehachsen,
die tatsächlich an Ihrer Maschine vorhanden sind. Folgende
Möglichkeiten stehen zur Verfügung:

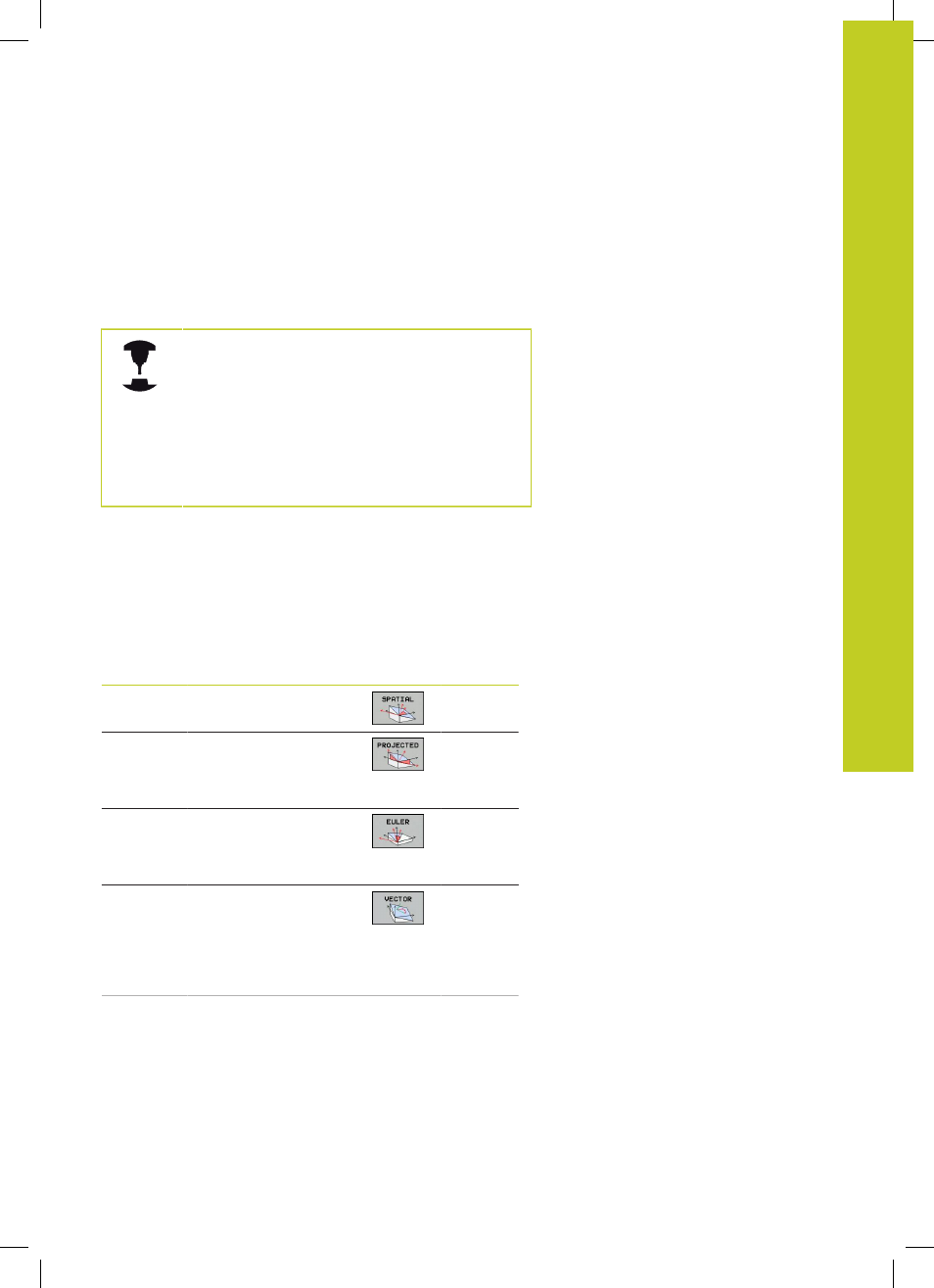

Funktion
Erforderliche Parameter
Softkey
Seite
SPATIAL
Drei Raumwinkel
SPA,
SPB, SPC
PROJECTED Zwei Projektionswinkel
PROPR und
PROMIN sowie ein
Rotationswinkel
ROT
EULER
Drei Eulerwinkel
Präzession (
EULPR),
Nutation (
EULNU) und
Rotation (
EULROT),
VECTOR
Normalenvektor zur
Definition der Ebene
und Basisvektor zur
Definition der Richtung
der geschwenkten X-
Achse
