Programm-Test und Programmlauf
17.1 Grafiken
17
528
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014

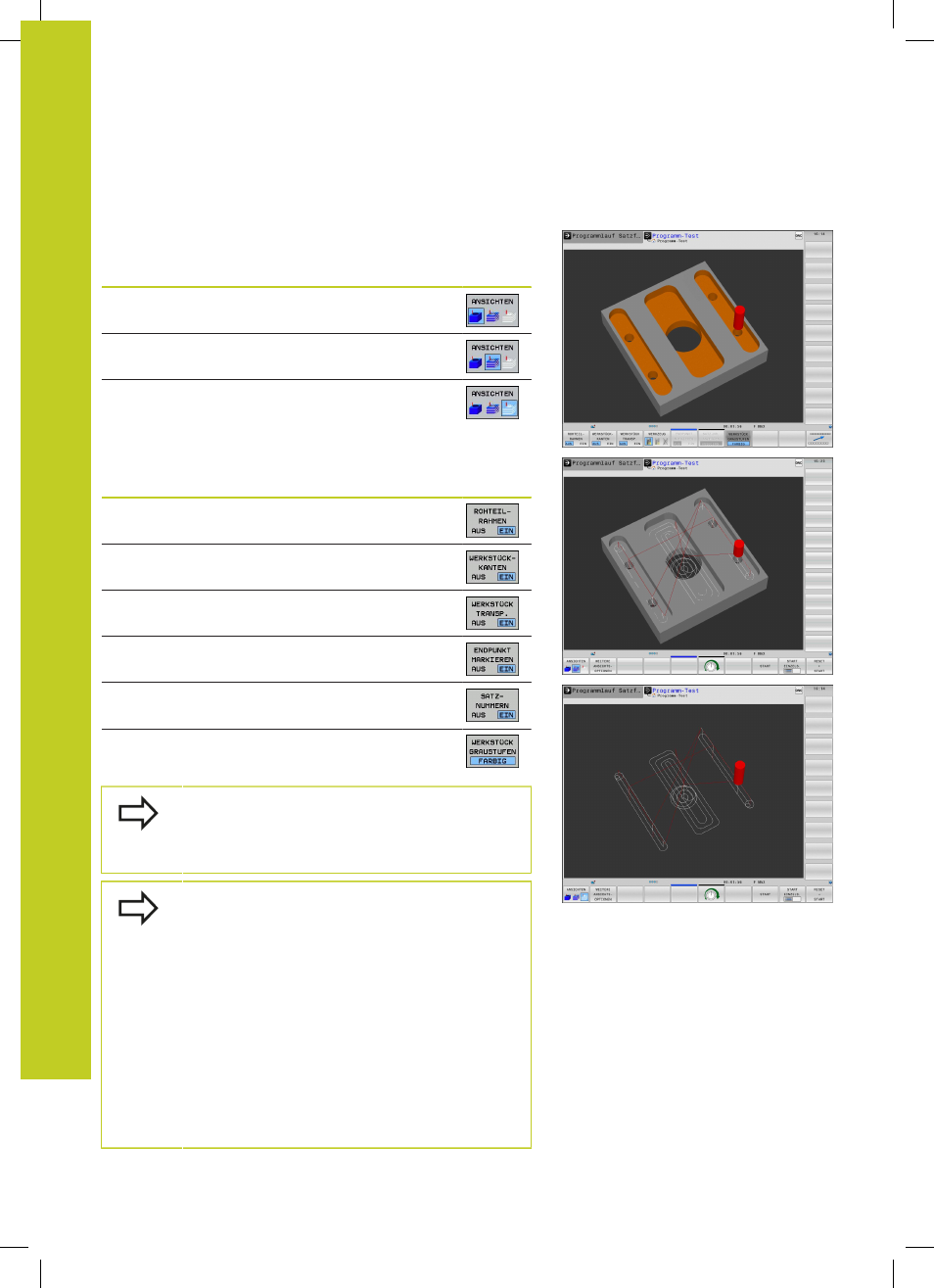

3D-Darstellung in der Betriebsart Programm-Test
Die Betriebsart Programm-Test bietet zusätzlich folgende
Ansichten:
Funktion Softkeys
Volumenansicht
Volumenansicht und Werkzeugwege
Werkzeugwege
Die Betriebsart Programm-Test bietet zusätzlich folgende
Funktionen:
Funktion Softkeys
Rohteilrahmen einblenden
Werkstückkanten hervorheben
Werkstück transparent anzeigen
Endpunkte der Werkzeugwege anzeigen
Satznummern der Werkzeugwege anzeigen
Werkstück farbig anzeigen
Beachten Sie, dass der Umfang der Funktionen
von der eingestellten Modellqualität abhängt. Die
Modellqualität wählen Sie in der MOD-Funktion
Grafik-Einstellungen.
Mit dem Anzeigen der Werkzeugwege können
Sie die programmierten Verfahrwege der TNC
dreidimensional darstellen lassen. Um Details schnell
erkennen zu können, steht eine leistungsfähige
Zoom-Funktion zur Verfügung.
Insbesondere extern erstellte Programme können
Sie durch das Anzeigen der Werkzeugwege schon
vor der Bearbeitung auf Unregelmäßigkeiten
prüfen, um unerwünschte Bearbeitungsmarken
am Werkstück zu vermeiden. Solche
Bearbeitungsmarken treten beispielsweise dann auf,
wenn Punkte vom Postprozessor falsch ausgegeben
wurden.
Die TNC stellt Verfahrbewegungen mit FMAX rot dar.
