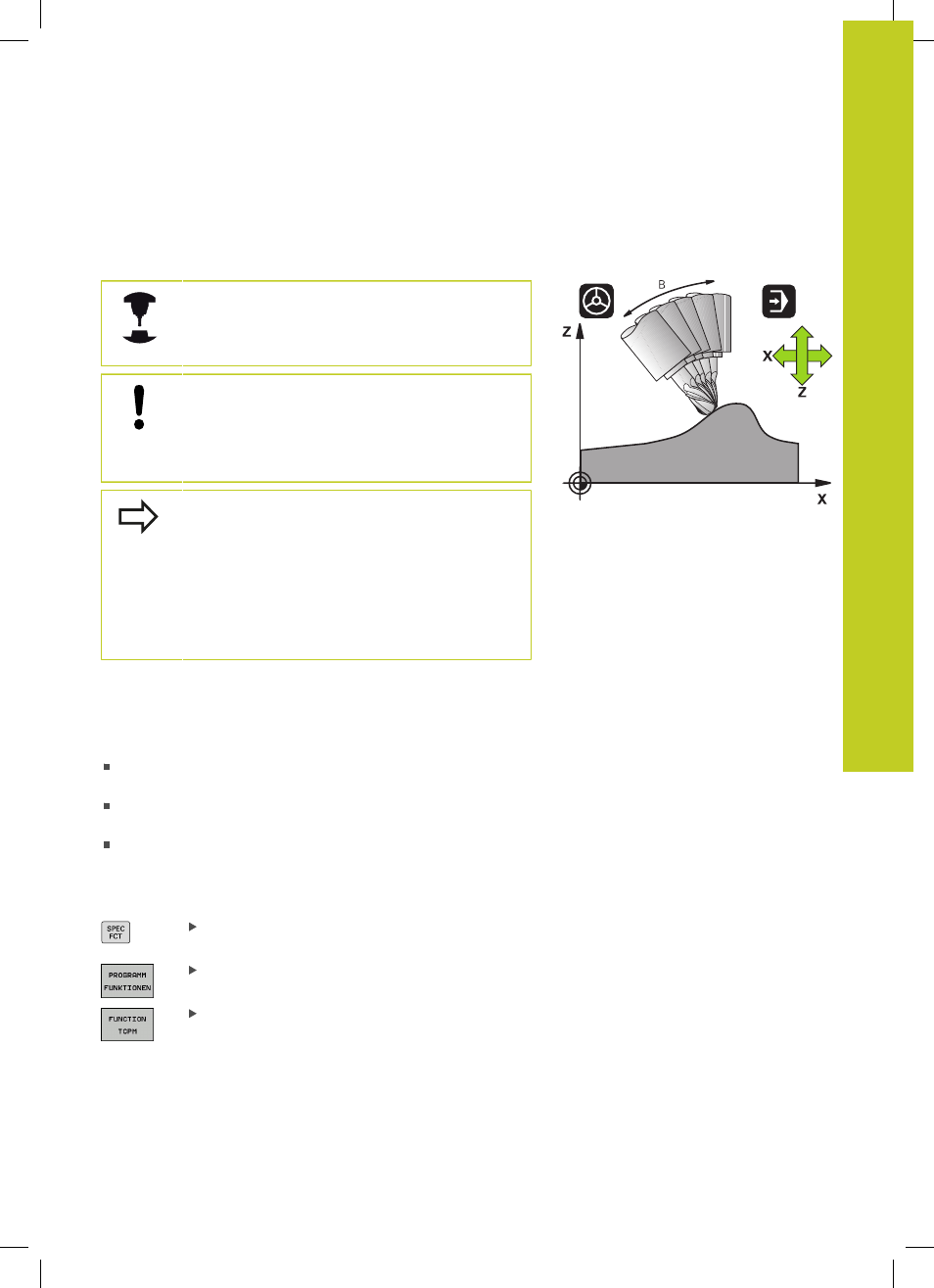

FUNCTION TCPM (Software-Option 2) 12.5

12

TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014

417

12.5

FUNCTION TCPM (Software-Option 2)

Funktion

Die Maschinengeometrie muss vom

Maschinenhersteller in der Kinematikbeschreibung

definiert sein.

Bei Schwenkachsen mit Hirth-Verzahnung:

Stellung der Schwenkachse nur verändern, nachdem

Sie das Werkzeug freigefahren haben. Ansonsten

können durch das Herausfahren aus der Verzahnung

Konturverletzungen entstehen.

Vor Positionierungen mit

M91 oder M92 und vor

einem

TOOL CALL: FUNCTION TCPM rücksetzen.

Um Kontur-Verletzungen zu vermeiden dürfen Sie mit

FUNCTION TCPM nur Radiusfräser verwenden.
Die Werkzeug-Länge muss sich auf das

Kugelzentrum des Radiusfräsers beziehen.
Wenn

FUNCTION TCPM aktiv ist, zeigt die TNC in der

Positions-Anzeige das Symbol

TCPM an.

FUNCTION TCPM ist eine Weiterentwicklung der Funktion

M128, mit der Sie das Verhalten der TNC beim Positionieren von
Drehachsen festlegen können. Im Gegensatz zu

M128 können

Sie bei

FUNCTION TCPM die Wirkungsweise verschiedener

Funktionalitäten selbst definieren:

Wirkungsweise des programmierten Vorschubes:

F TCP / F

CONT
Interpretation der im NC-Programm programmierten Drehachs-
Koordinaten:

AXIS POS / AXIS SPAT

Interpolationsart zwischen Start- und Zielposition:

PATHCTRL

AXIS / PATHCTRL VECTOR

FUNCTION TCPM definieren

Sonderfunktionen wählen

Programmierhilfen wählen

Funktion FUNCTION TCPM wählen
