Programmieren: Grundlagen, Datei-Verwaltung
3.1 Grundlagen
3
92
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014

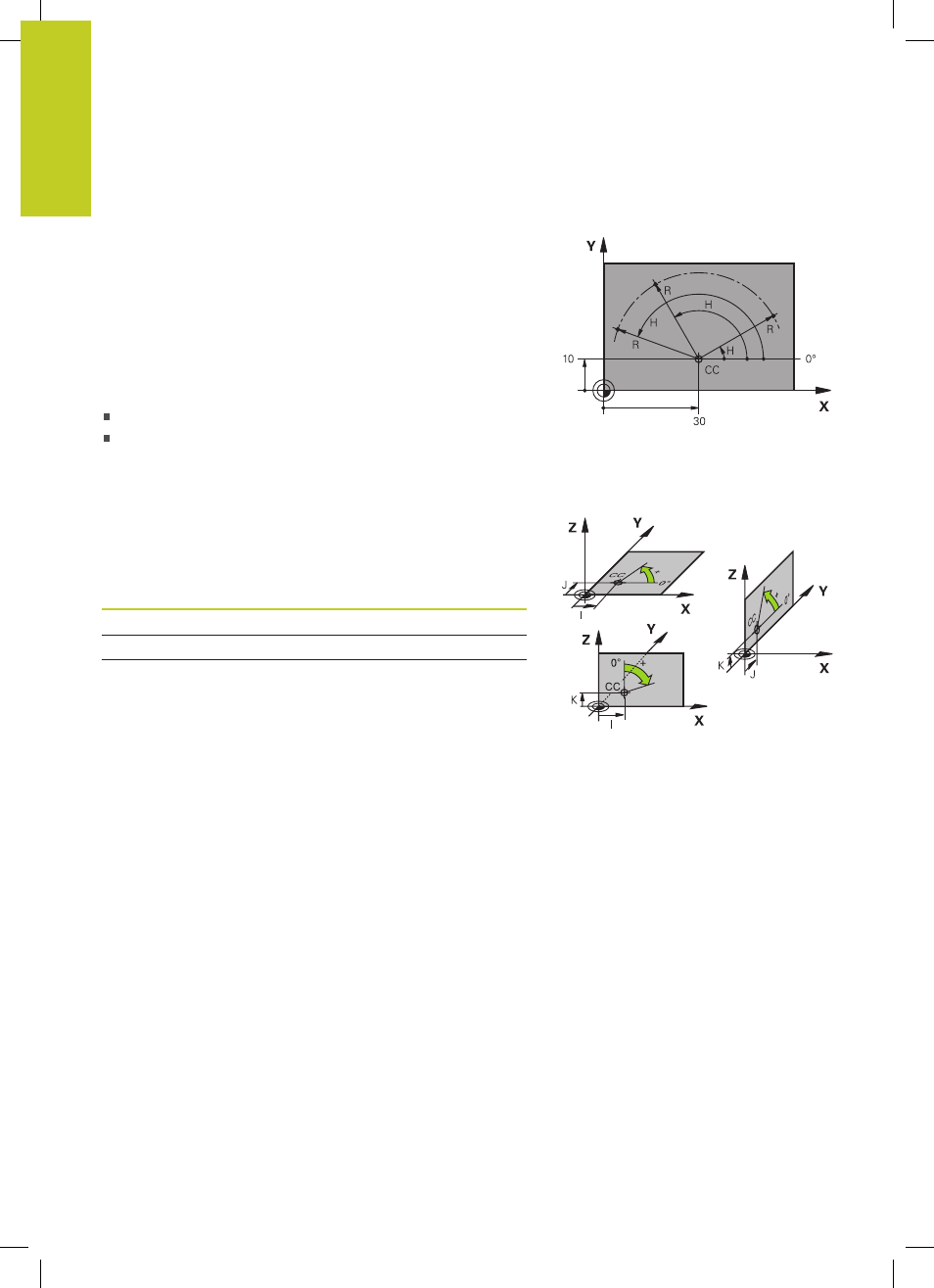

Polarkoordinaten
Wenn die Fertigungszeichnung rechtwinklig bemaßt ist, erstellen
Sie das Bearbeitungs-Programm auch mit rechtwinkligen
Koordinaten. Bei Werkstücken mit Kreisbögen oder bei
Winkelangaben ist es oft einfacher, die Positionen mit
Polarkoordinaten festzulegen.
Im Gegensatz zu den rechtwinkligen Koordinaten X, Y und Z
beschreiben Polarkoordinaten nur Positionen in einer Ebene.
Polarkoordinaten haben ihren Nullpunkt im Pol CC (CC = circle
centre; engl. Kreismittelpunkt). Eine Position in einer Ebene ist so
eindeutig festgelegt durch:
Polarkoordinaten-Radius: der Abstand vom Pol CC zur Position
Polarkoordinaten-Winkel: Winkel zwischen der Winkel-
Bezugsachse und der Strecke, die den Pol CC mit der Position
verbindet
Festlegen von Pol und Winkel-Bezugsachse
Den Pol legen Sie durch zwei Koordinaten im rechtwinkligen
Koordinatensystem in einer der drei Ebenen fest. Damit ist auch die
Winkel-Bezugsachse für den Polarkoordinaten-Winkel H eindeutig
zugeordnet.
Pol-Koordinaten (Ebene) Winkel-Bezugsachse
X/Y +X
Y/Z +Y
Z/X +Z
