Erste Schritte mit der TNC 640
1.3 Das erste Teil programmieren
1
58
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
Zyklenprogramm erstellen

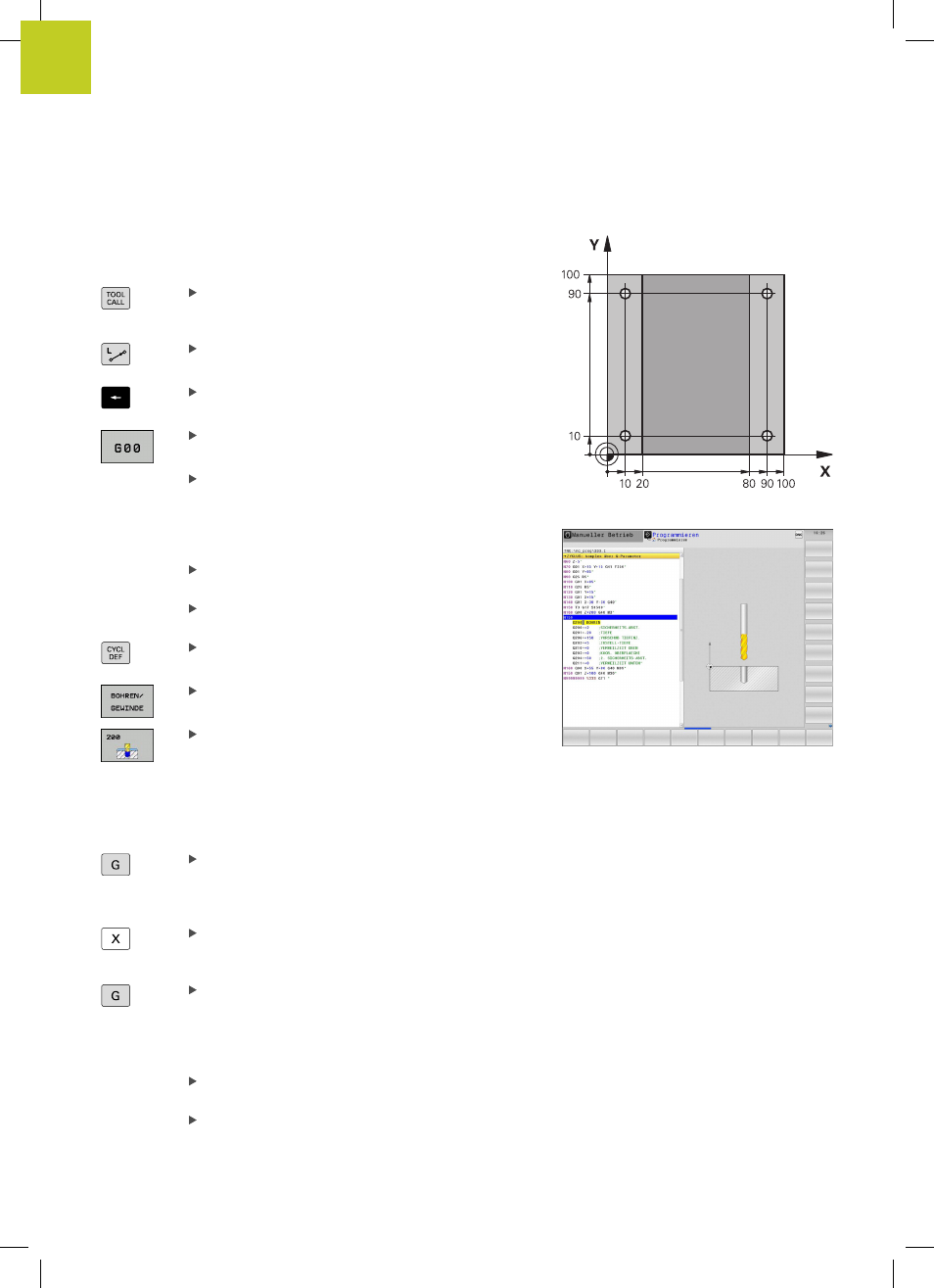

Die im Bild rechts dargestellten Bohrungen (Tiefe 20 mm)
sollen mit einem Standardbohrzyklus gefertigt werden. Die
Rohteildefinition haben Sie bereits erstellt.
Werkzeug aufrufen: Geben Sie die Werkzeugdaten
ein. Bestätigen Sie die Eingabe jeweils mit der
Taste
ent, Werkzeugachse nicht vergessen
Drücken Sie die Taste L zum eröffnen eines
Programmsatzes für eine Geradenbewegung
Wechseln Sie mit der Pfeil-Taste nach links in den
Eingabebereich für die G-Funktionen
Wählen Sie den Softkey G0 für eine
Verfahrbewegung im Eilgang
Werkzeug freifahren: Drücken Sie die orange
Achstaste
Z, um in der Werkzeugachse
freizufahren und geben den Wert für die
anzufahrende Position ein, z.B. 250. Mit Taste
ENT
bestätigen
Radiuskorr.: RL/RR/keine Korr.? mit Taste ENT
bestätigen: Keine Radiuskorrektur aktivieren
Zusatz-Funktion M? mit Taste END bestätigen: Die
TNC speichert den eingegebenen Verfahrsatz
Zyklenmenü aufrufen
Bohrzyklen anzeigen
Standardbohrzyklus 200 wählen: Die TNC startet
den Dialog zur Zyklusdefinition. Geben Sie die von
der TNC abgefragten Parameter Schritt für Schritt
ein, Eingabe jeweils mit Taste
ENT bestätigen. Die
TNC zeigt im rechten Bildschirm zusätzlich eine
Grafik an, in der der jeweilige Zyklusparameter
dargestellt ist
0 eingeben, um erste Bohrposition anzufahren:
Koordinaten der Bohrposition eingeben,
Kühlmittel und Spindel einschalten, Zyklus mit
M99
rufen
0 eingeben, um weitere Bohrposition anzufahren:
Koordinaten der jeweiligen Bohrpositionen
eingeben, Zyklus mit
M99 rufen
0 eingeben, um Werkzeug freizufahren:
Drücken Sie die orange Achstaste
Z, um in der
Werkzeugachse freizufahren, und geben den Wert
für die anzufahrende Position ein, z.B. 250. Mit
Taste
ENT bestätigen
Radiuskorr.: RL/RR/keine Korr.? mit Taste ENT
bestätigen: Keine Radiuskorrektur aktivieren
Zusatz-Funktion M? M2 für Programmende
eingeben, mit Taste
END bestätigen: Die TNC
speichert den eingegebenen Verfahrsatz
