DXF-Dateien verarbeiten (Software-Option) 7.1
7
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
237

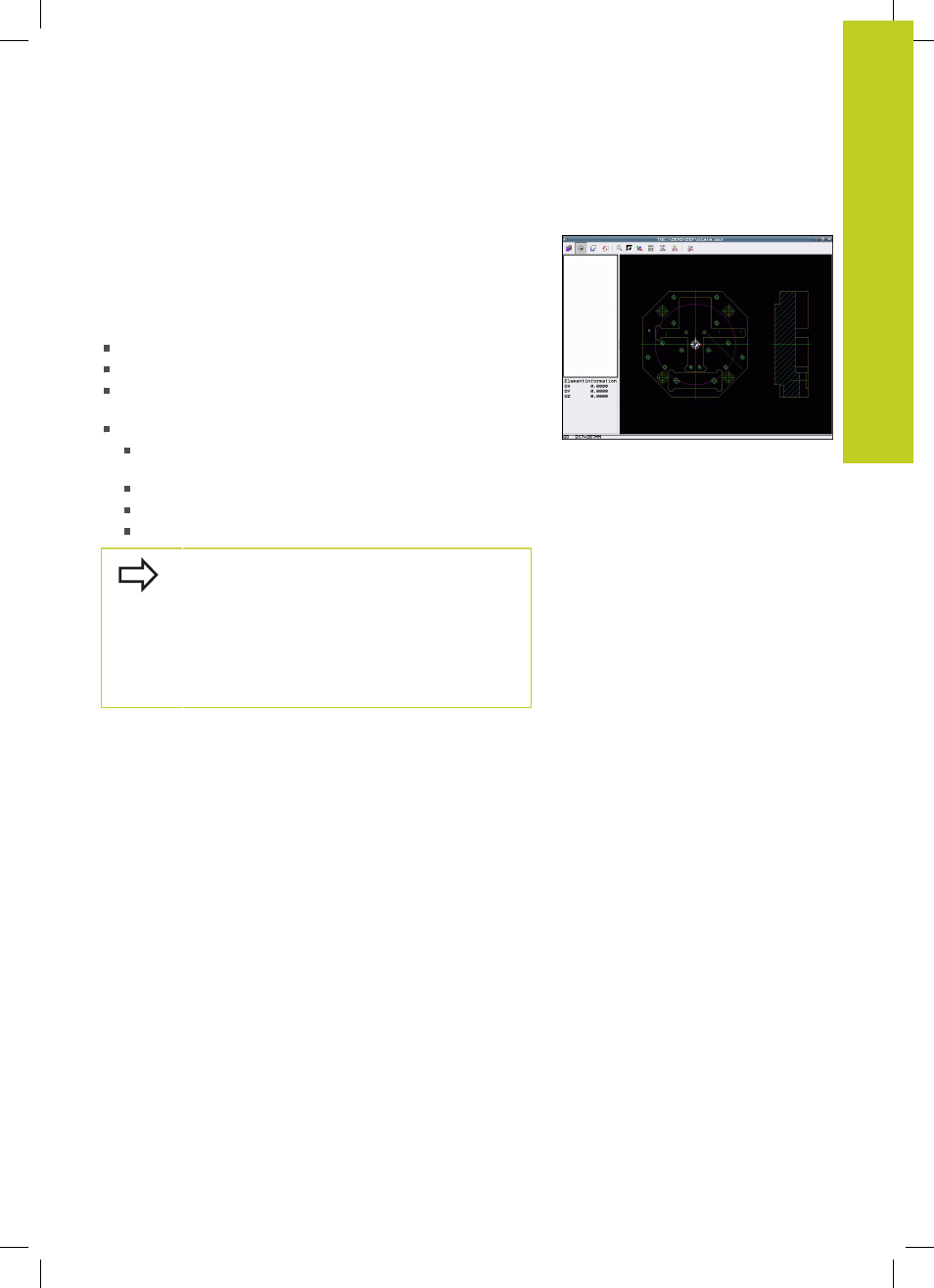

Bezugspunkt festlegen
Der Zeichnungs-Nullpunkt der DXF-Datei liegt nicht immer so, dass
Sie diesen direkt als Werkstück-Bezugspunkt verwenden können.
Die TNC stellt daher eine Funktion zur Verfügung, mit der Sie den
Zeichnungs-Nullpunkt durch Anklicken eines Elementes an eine
sinnvolle Stelle verschieben können.
An folgenden Stellen können Sie den Bezugspunkt definieren:
Am Anfangs-, Endpunkt oder in der Mitte einer Geraden
Am Anfangs- oder Endpunkt eines Kreisbogens
Jeweils am Quadrantenübergang oder in der Mitte eines
Vollkreises
Im Schnittpunkt von
Gerade – Gerade, auch wenn der Schnittpunkt in der
Verlängerung der jeweiligen Geraden liegt
Gerade – Kreisbogen
Gerade – Vollkreis
Kreis – Kreis (unabhängig ob Teil- oder Vollkreis)
Um einen Bezugspunkt festlegen zu können,
müssen Sie das Touch-Pad auf der TNC-Tastatur oder
eine über USB angeschlossene Mouse verwenden.
Sie können den Bezugspunkt auch noch verändern,
wenn Sie die Kontur bereits gewählt haben. Die TNC
berechnet die tatsächlichen Konturdaten erst, wenn
Sie die gewählte Kontur in ein Konturprogramm
speichern.
