Powermax125 Wartungshandbuch 808071
7 – Mechanisiertes Schneiden
Schnitt- oder Fasenwinkel
Ein positiver Schnittwinkel entsteht, wenn mehr Material von der Schnittober- als von der Schnittunterseite
entfernt wird.
Ein negativer Schnittwinkel entsteht, wenn mehr Material von der Schnittunterseite entfernt wird.

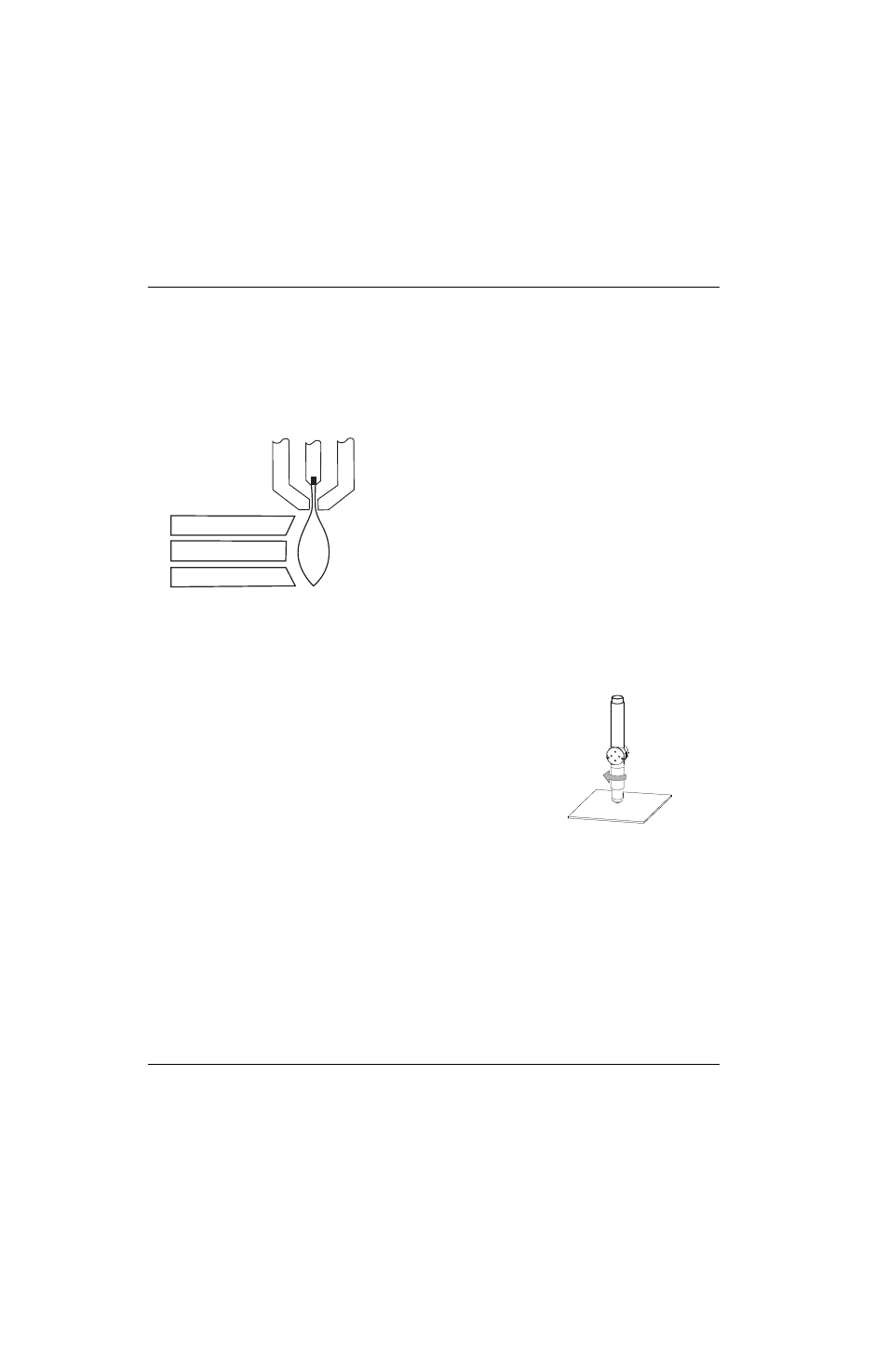

Abbildung 4 – Schnittwinkel
Der rechtwinkligste Schnitt bezogen auf die Vorwärtsbewegung des Brenners befindet
sich auf der
rechten Seite. Die linke Seite weist stets einen gewissen Schnittwinkel auf.
Um zu ermitteln, ob ein Schnittwinkelproblem durch das Plasmasystem
oder das Antriebssystem verursacht wird, führen Sie einen Testschnitt
durch und messen Sie auf jeder Seite den Winkel. Als nächsten Schritt
den Brenner in seiner Halterung um 90° drehen und den Vorgang
wiederholen. Wenn die Winkel in beiden Tests gleich sind, liegt das
Problem beim Antriebssystem.
Wenn das Schnittwinkelproblem weiterhin besteht, nachdem die
mechanischen Ursachen beseitigt wurden (siehe
Brenners und Tischs auf Seite 107), überprüfen Sie den Abstand
zwischen Brenner und Werkstück – insbesondere dann, wenn die
Schnittwinkel alle positiv oder alle negativ sind. Auch das geschnittene Material spielt eine Rolle: Bei magnetisiertem
oder gehärtetem Metall ist die Wahrscheinlichkeit größer, dass es zu Schnittwinkelproblemen kommt.
Bartbildung
Beim Luftplasmaschneiden lässt sich Bartbildung nicht vermeiden. Art und Menge der Bartbildung können jedoch durch
ordnungsgemäßes Einstellen des Geräts für die entsprechende Anwendung gering gehalten werden.
Zur übermäßigen Bartbildung kommt es an der Oberkante beider Plattenteile, wenn der Brenner zu niedrig bzw. die
Spannung bei Verwendung einer Brennerhöhensteuerung zu niedrig ist. Stellen Sie den Brenner bzw. die Spannung in
kleinen Schritten (5 Volt oder weniger) ein, bis die Bartbildung geringer ausfällt.
Eine Bartbildung bei Niedergeschwindigkeit entsteht, wenn die Schnittgeschwindigkeit des Brenners zu gering ist und
der Lichtbogen voraneilt. Es bildet sich eine schwere, blasige Ablagerung an der Schnittunterseite, die sich leicht
entfernen lässt. Diese Art der Bartbildung lässt sich durch Erhöhen der Geschwindigkeit reduzieren.
Negativer Schnittwinkel
Rechtwinkliger Schnitt
Positiver Schnittwinkel
Problem
Ursache
Der Brenner ist zu niedrig.
Der Brenner ist zu hoch.
Lösung
Heben Sie den Brenner an bzw. erhöhen Sie bei
Verwendung einer Brennerhöhensteuerung die
Lichtbogen-Spannung.
Senken Sie den Brenner ab bzw. reduzieren Sie
bei Verwendung einer Brennerhöhensteuerung die
Lichtbogen-Spannung.
90°
