Powermax125 Wartungshandbuch 808071 167
8 – Fehlerbeseitigung und Systemtests
Test 7 – Startsignal
Problem: Kein Lichtbogen, wenn der Brenner-Wippentaster geschlossen ist. Siehe Powermax125 Schaltplan auf
Seite 327.
Wenn das Startsymbol angezeigt wird und beim Einschalten der Störfallcode 0-51 erscheint:
 Entfernen Sie den Brenner aus dem Gerät.
 Überprüfen Sie den Widerstand zwischen den Stiften 6 und 7 am Leitungsstecker mit geöffnetem
Brenner-Wippentaster (nicht gedrückt).
 Wenn der Widerstand sehr niedrig ist, überprüfen Sie Leitungssatz und Wippentaster auf Kurzschlüsse und ersetzen
oder reparieren Sie sie bei Bedarf.
Wenn das Symbol beim Einschalten nicht angezeigt wird und auch nicht erscheint, wenn der Brenner-Wippentaster
geschlossen ist:
 Entfernen Sie den Brenner aus dem Gerät.
 Schließen Sie den Wippentaster und prüfen Sie den Widerstand zwischen den Stiften 6 und 7.
 Wenn der Widerstand sehr hoch ist, überprüfen Sie Leitung und Wippentaster auf Unterbrechungen und ersetzen
oder reparieren Sie sie bei Bedarf.
Wenn kein Problem in der Brenner-Verdrahtung oder im Wippentaster gefunden wird und nach wie vor kein Lichtbogen
oder Startsymbol vorhanden ist:
 Schalten Sie das Gerät aus und trennen Sie es von der Stromquelle.
 Entfernen Sie Düse und Elektrode aus dem Brenner und installieren Sie erneut die Brennerkappe.
 Schließen Sie das Gerät wieder an die Stromquelle an und schalten Sie es ein.

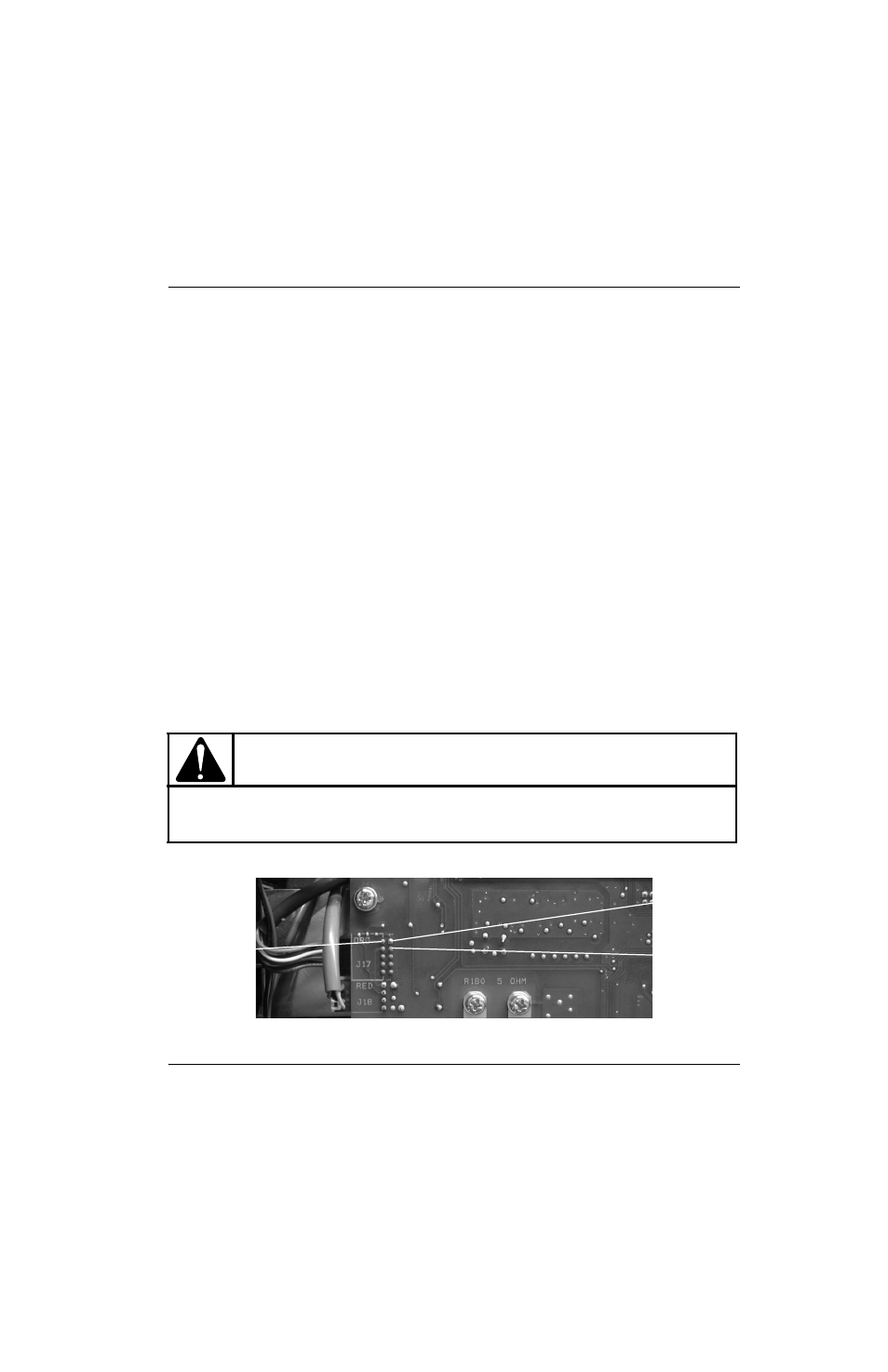

 Verbinden Sie vorübergehend J17 Stift 2 mit Stift 3.
Abbildung 29
WARNUNG!
Halten Sie den Brenner in einem gewissen Abstand von sich, bevor Sie einen Gastest durchführen.
Halten Sie Ihre Hände, Kleidung und Gegenstände stets von der Brennerspitze fern und richten Sie
den Brenner niemals auf sich oder andere Personen.
Stift 2
Stift 1
Stift 3
