9 – Ersetzen der Stromquellenkomponenten
Einbau der Wand-Verbindungsstrebe
1. Richten Sie die Positionierstifte der Wand-Verbindungsstrebe
an den Löchern oben in der Vorder- und Rückwand
aus. Stellen Sie sicher, dass die Befestigungslaschen der Wand-Verbindungsstrebe
auf der Lüfterseite der
Stromquelle positioniert sind.
2. Schieben Sie die Wand-Verbindungsstrebe gerade nach unten auf die Stromquelle.
3. Ziehen Sie die beiden Befestigungsschrauben der Wand-Verbindungsstrebe mit 11,5 kg-cm fest.

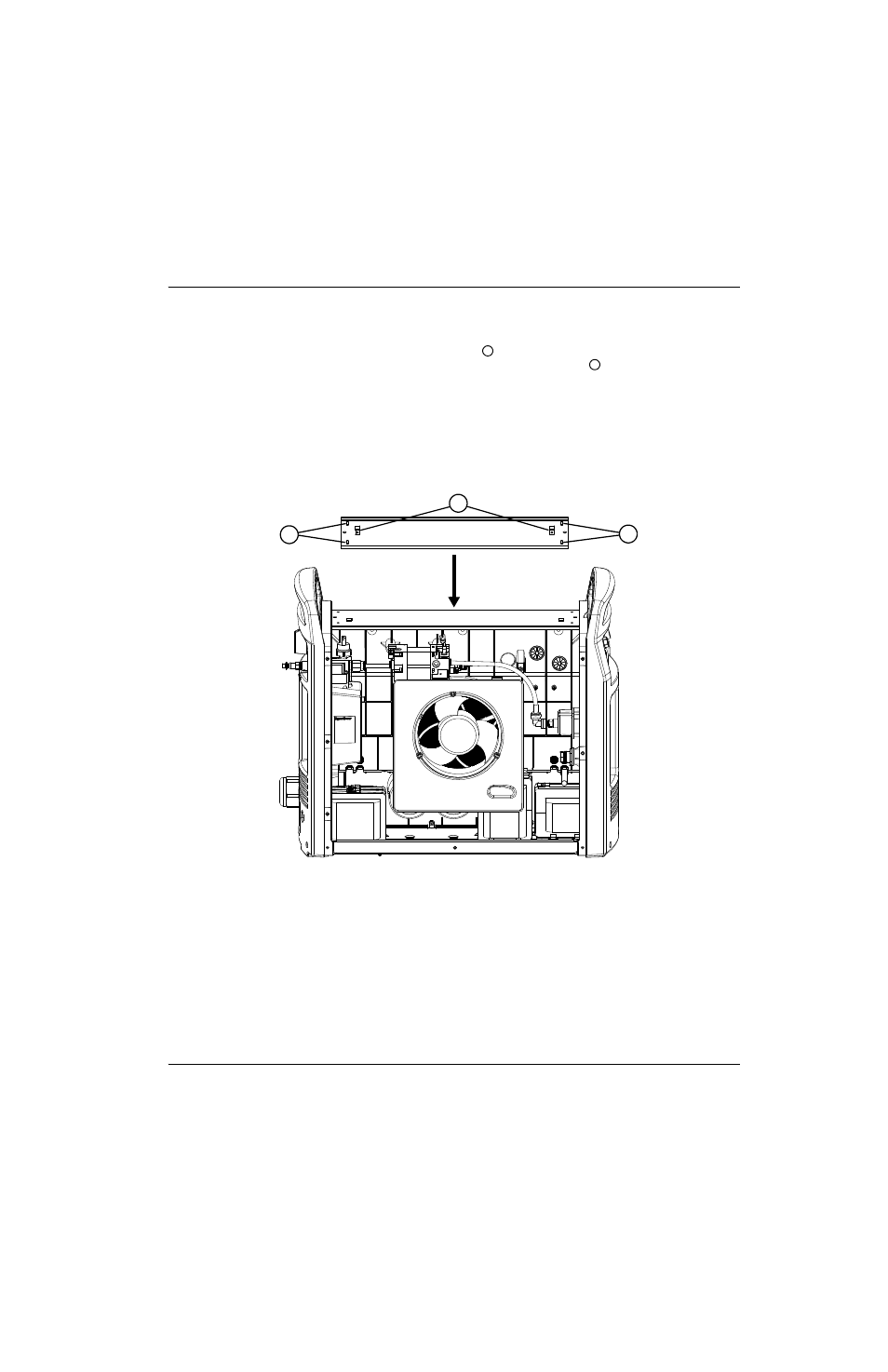

Abbildung 42
4. Führen Sie die folgenden Vorgänge aus:
a. Siehe Einbau der Komponentenabsperrung auf Seite 181.
b. Siehe Einbau der Stromquellenabdeckung auf Seite 180.
c. Schließen Sie die Strom- und Gasversorgung wieder an.
