30 Powermax125 Wartungshandbuch 808071
2 – Konfiguration der Stromquelle
Inhalt

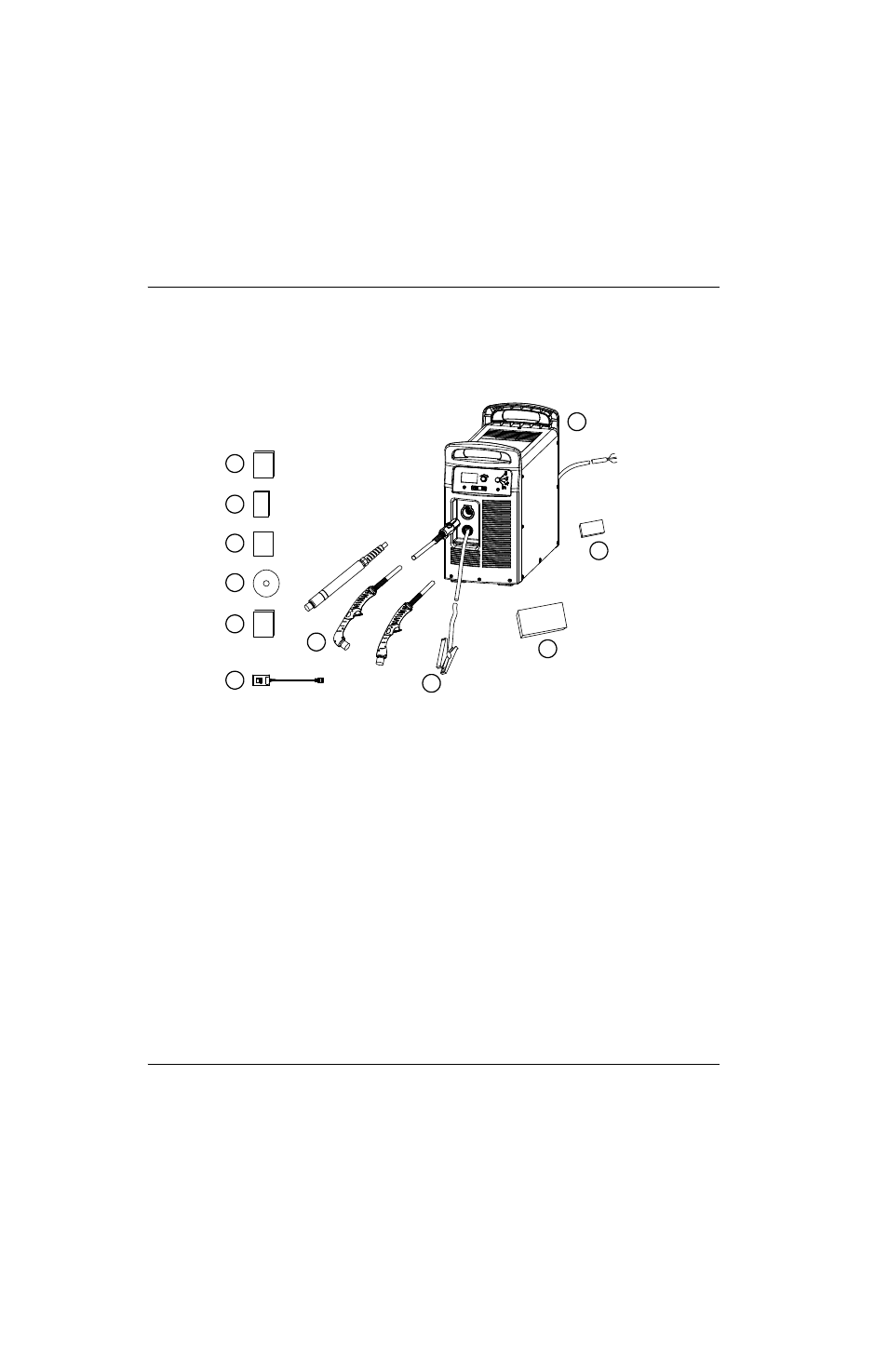

Die folgenden Abbildungen zeigen typische Gerätekomponenten. Brenner, die mit neuen Geräten geliefert werden,
verfügen über einen Vinyl-Schutz. Die Verschleißteile sind im Starter-Verschleißteilset enthalten; Ersatzelektroden und
-Düsen befinden sich in der Verschleißteile-Box neben dem Luftfilter.
Positionieren der Stromquelle
Stellen Sie die Stromquelle in der Nähe einer geeigneten Steckdose oder Anschlussstelle auf:
 480 V (dreiphasig, CSA-Kennzeichnung)
 600 V (dreiphasig, CSA-Kennzeichnung)
 400 V (dreiphasig, CE-Kennzeichnung)
 380 V (dreiphasig, CCC-Kennzeichnung)
CSA- und CE-zertifizierte Stromquellen beinhalten ein 3 m langes Netzkabel (abhängig vom Typ). Bei CCC-zertifizierten
Stromquellen ist kein Netzkabel im Lieferumfang enthalten. Für CE-Kennzeichnungs-Konformität Netzkabelset 228886
installieren.
Lassen Sie mindestens 25 cm Platz rund um die Stromquelle, damit eine ordnungsgemäße Belüftung gewährleistet ist.
ode
ode
1
2
3
4
5
6
7
8
9
10
11
1 Betriebsanleitung
2 Schnellkonfigurationskarte
3 Registrierungskarte
4 Konfigurations-DVD
5 Handbuch für Sicherheit und Übereinstimmung
6 Fernstartschalter (optional)
7 Brenner
8 Masseklemme und Werkstückkabel
9 Starter-Verschleißteilset
10 Box mit Ersatzverschleißteilen (neben dem Luftfilter)
11 Stromquelle
