Powermax125 Wartungshandbuch 808071
293
10 – Auswechseln der Brennerkomponenten
6. Führen Sie den Brennerkörper in das Brennerschlauchpaket ein, bis er einrastet.
Die weißen Drähte der Leitung müssen nach oben zeigen.
7. Verwenden Sie einen 3/8-Zoll- und einen 1/2-Zoll-Schraubenschlüssel (oder zwei verstellbare Schraubenschlüssel),
um die Gasarmatur, die den Brennerkörper mit dem Brennerschlauchpaket verbindet, mit 69,1 kg-cm festzuziehen.
8. Ziehen Sie die Klemmschraube für das Pilotkabel mit 17,3 kg-cm fest.

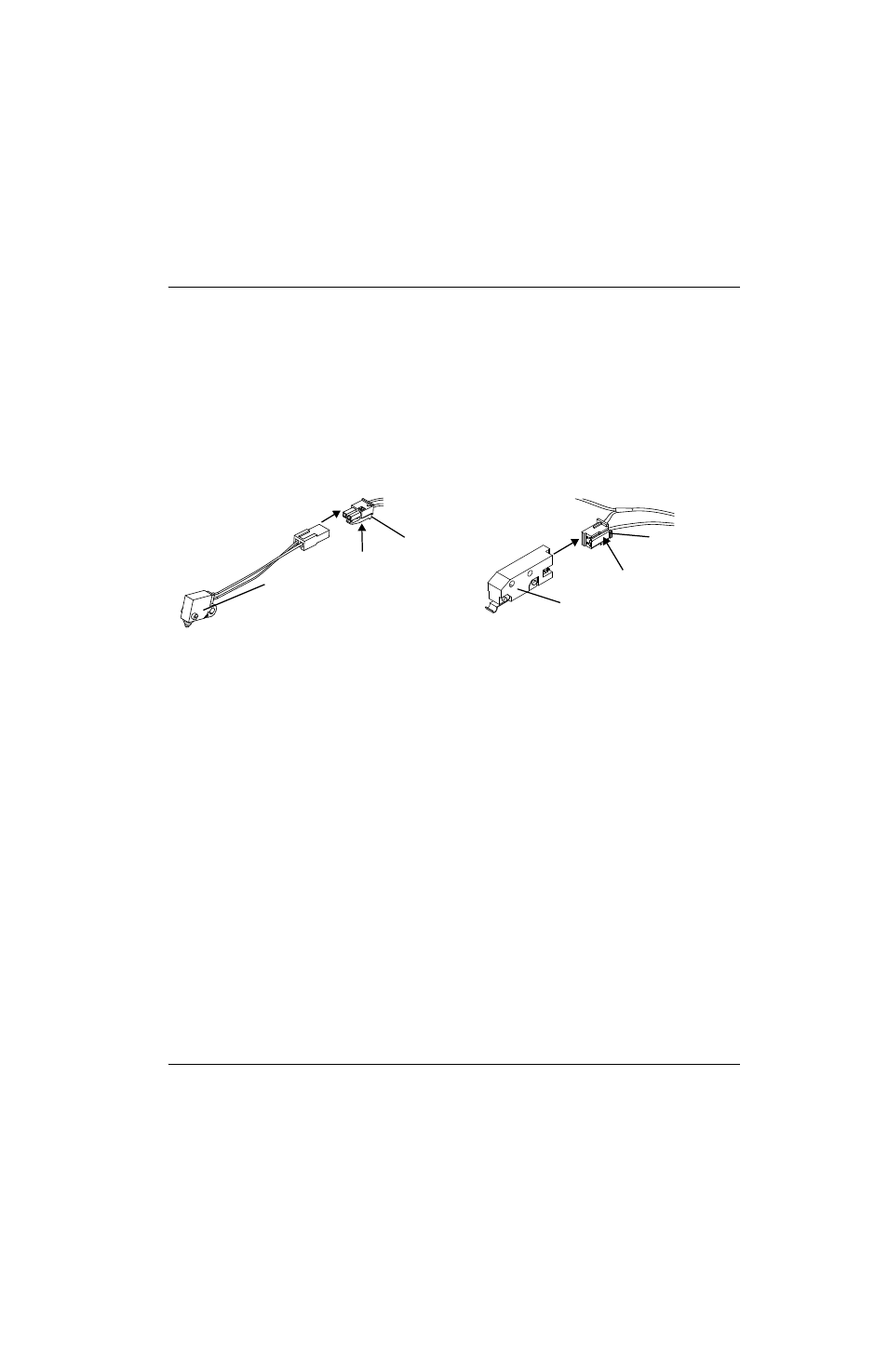

9. Bringen Sie Kappensensorschalter und Startschalter an.
Abbildung 141
10. Führen Sie die folgenden Vorgänge aus:
a. Montieren Sie alle Komponenten, die Sie entfernt haben. Siehe Griff montieren auf Seite 282.
b. Schließen Sie Brenner und Gasversorgung wieder an und schalten Sie die Stromversorgung ein (ON/I).
Kappensensorschalter
Lasche
Lasche
Startschalter
