10 – Auswechseln der Brennerkomponenten

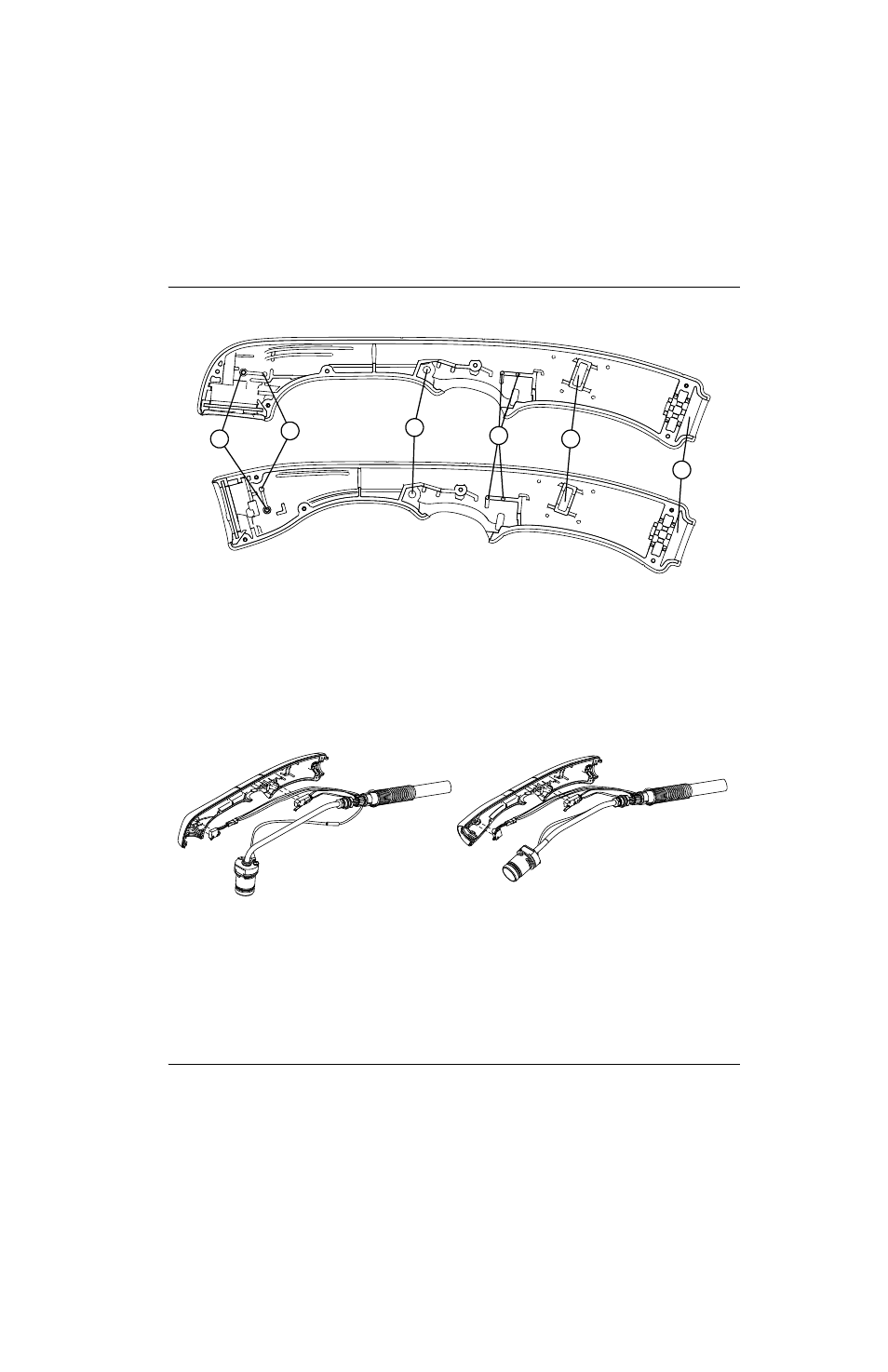

Abbildung 124

9. Entfernen Sie mit einem Schlitzschraubendreher den Startschalter von den beiden Aufnahmestiften.

Abbildung 125

1

2

3

4

5

6

1

Aufnahmeloch des Kappensensorschalters

2

Aufnahmestift des Kappensensorschalters

3

Wippentaster-Drehzapfenloch

4

Aufnahmestift des Startschalters

5

Schlitz für Gasschlaucharmatur-Flansch

6

Schlitz für Zugentlastung
