Powermax125 Wartungshandbuch 808071

8 – Fehlerbeseitigung und Systemtests

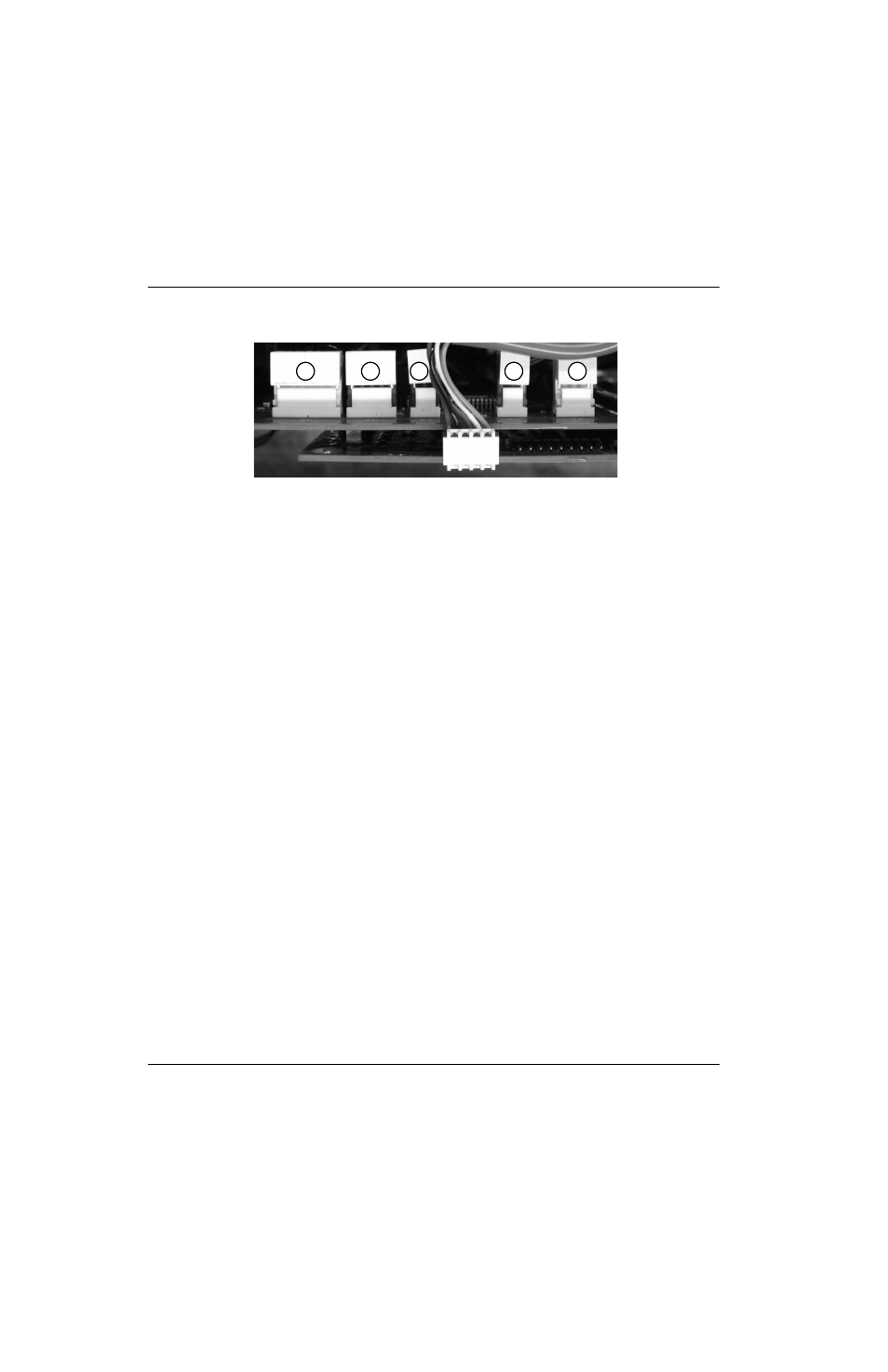

Abbildung 26

Entfernen Sie die Abdeckungen der Steckverbinder, um Zugang zu den Stiften auf der
Rückseite oben von der Leistungsplatine zu erhalten.

Wenn der Wert +48 VDC nicht stimmt:

Entfernen Sie den Steckverbinder des Lüfters (J1) und wiederholen Sie den Test.

Wenn der Wert jetzt richtig ist, ersetzen Sie den Lüfter.

Wenn der Wert immer noch nicht stimmt, ersetzen Sie die Leistungsplatine.

Wenn der Wert +24 VDC nicht stimmt:

Entfernen Sie den Steckverbinder des Druckwächters (J5) und wiederholen Sie den Test.

Wenn der Wert jetzt richtig ist, ersetzen Sie den Druckwächter.

Wenn der Wert immer noch nicht stimmt, ersetzen Sie den Steckverbinder des Druckwächters, entfernen Sie den
Steckverbinder des Magnetventils (J6) und wiederholen Sie den Test. Wenn der Wert jetzt richtig ist, ersetzen Sie
das Magnetventil. Wenn der Wert immer noch nicht stimmt, ersetzen Sie die Leistungsplatine.

Wenn der Wert +5 VDC nicht stimmt:

Entfernen Sie den Steckverbinder des Drucksensors (J3) und wiederholen Sie den Test.

Wenn der Wert jetzt richtig ist, ersetzen Sie den Drucksensor.

Wenn der Wert immer noch nicht stimmt, entfernen Sie die DSP-Baukarte und wiederholen Sie den Test.

Wenn der Wert jetzt richtig ist, ersetzen Sie die DSP-Baukarte.

Wenn der Wert immer noch nicht stimmt, ersetzen Sie die Leistungsplatine.

Wenn der Wert +3,3 VDC nicht stimmt:

Entfernen Sie die DSP-Platine.

Wenn der Wert immer noch nicht stimmt, ersetzen Sie die Leistungsbaukarte.

Anderenfalls ist die DSP- oder die Steuerbaukarte defekt. Gehen Sie folgendermaßen vor:

1

2

3

4

5

1

Elektronischer Druckregler (J6)

2

Druckwächter/Hilfsschütz (J5)

3

Drucksensor (J3)

4

Inverter-Temperatursensor (J2)

5

Lüfter (J1)
