Powermax125 Wartungshandbuch 808071

277

10 – Auswechseln der Brennerkomponenten

Handbrenner

Für diese Anlage stehen zwei Handbrenner zur Verfügung. (Siehe

Abbildung 119 – 85°- Handbrenner und

Abbildung 120 – 15°-Handbrenner.)

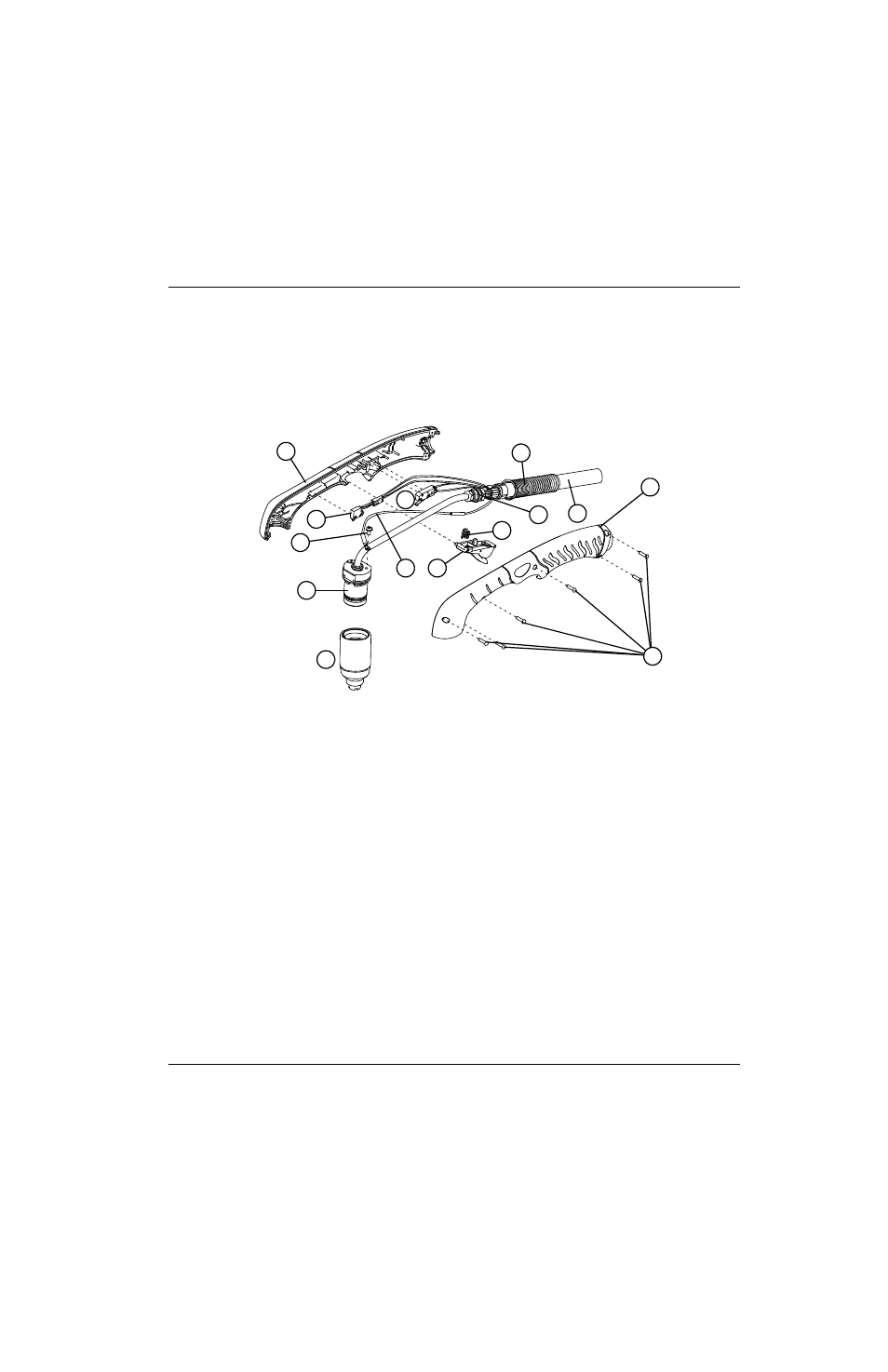

Abbildung 119 – 85°- Handbrenner

2

4

5

6

8

3

1

7

9

10

11

12

13

14

1

Rechte Seite des Griffs

2

Kappensensorschalter

3

Startschalter

4

Klemmschraube für Pilotkabel

5

Brennerkörper

6

Verschleißteile

7

Pilotlichtbogen-Draht

8

Wippentaster

9

Feder

10 Schrauben (6)

11 Linke Seite des Griffs

12 Brennerschlauchpaket

13 Gasschlaucharmatur-Flansch

14 Zugentlastung
