Powermax125 Wartungshandbuch 808071
77
6 – Konfiguration des Maschinenbrenners

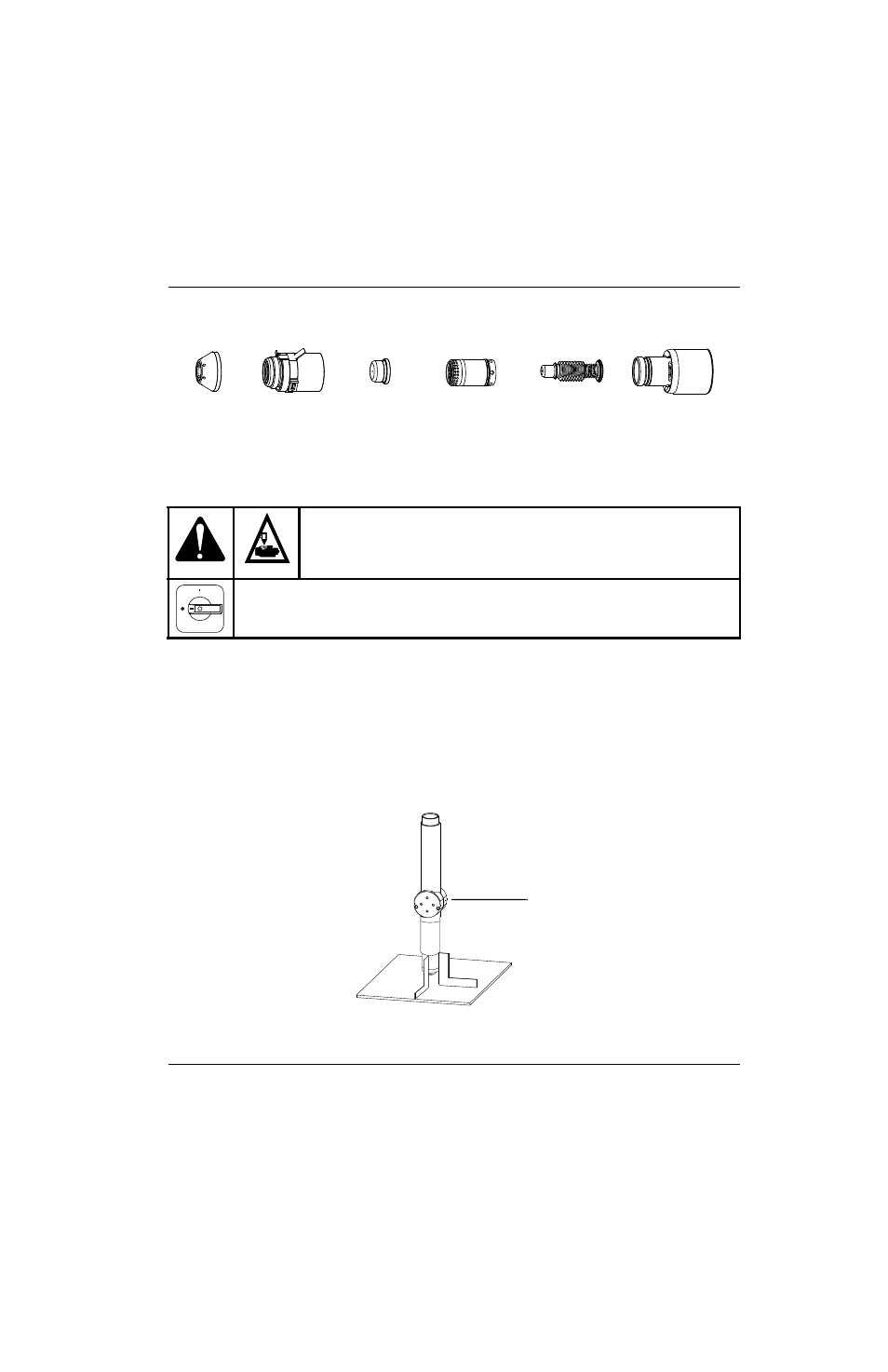

Abgeschirmte Verschleißteile mit ohmscher Abtastung für FineCut
Installation der Verschleißteile für Maschinenbrenner
Vor der Inbetriebnahme des Maschinenbrenners muss der komplette Satz an Verschleißteilen, bestehend aus
Schutzschild, Brennerkappe, Düse, Elektrode und Wirbelring installiert sein.
Mit dem Netzschalter in der Stellung AUS (OFF/O) montieren Sie die Verschleißteile des Maschinenbrenners ähnlich wie
bei einem Handbrenner. Siehe
Konfiguration des Handbrenners auf Seite 53.
Ausrichten des Brenners
Montieren Sie den Maschinenbrenner senkrecht zum Werkstück, um einen vertikalen Schnitt zu erzielen. Richten Sie den
Brenner mithilfe eines Winkels rechtwinklig zum Werkstück aus.
Bringen Sie die Montagehalterung so weit unten wie möglich am Brenner an,
um Vibrationen an der Brennerspitze zu minimieren.
WARNUNG!
SOFORTSTARTBRENNER
EIN PLASMALICHTBOGEN KANN VERLETZUNGEN
UND VERBRENNUNGEN VERURSACHEN
Der Plasmalichtbogen wird sofort gezündet, nachdem der Brennerschalter betätigt
wurde. Vergewissern Sie sich, dass die Maschine ausgeschaltet (OFF) ist, bevor Sie
die Verschleißteile wechseln.
420152
Abschirmung
420156
Brennerkappe für
ohmsche Abtastung
420151
Düse
220971
Elektrode
220997
Wirbelring
Montagehalterung
